• Caractéristiques techniques
Distance maximale d’utilisation* 150 m
Précision* Fin ± 1 mm
Standard ± 2.5 mm
Autonomie Batterie 50 heures (9 V Alcaline)
Environnement Etanche ( IP 66+ )
Dimensions 15 x 8 x 3.5 cm / 2 kg
*Dépend du laser utilisé. La précision varie en fonction du diamètre du
rayon et de la distance jusqu’au laser.
6.2 Trépieds
Le GAT220 peut être installé sur n’importe quel trépied
possédant un insert standard 5/8’’.
6.3 Autres accessoires
• Les lunettes laser sont utilisées pour améliorer la visibilité du
rayon laser dans des conditions de forte luminosité.
• La cible magnétique sera utilisée dans des applications
intérieures. Elle permettra d’améliorer la visibilité du plan laser.
Elle se fixe sur toute partie métallique.
DECLARATION DE GARANTIE POUR MATERIEL
Le fabricant garantit à l’utilisateur final d’origine (« Client ») du
produit l’absence de défaut de fabrication et de matériau sur ce
dernier pendant une durée de eux (2) annés, en cas d’utilisa-
tion normale, ou conformément à l’extension de la période de
couverture accordée par le fabricant. Cette garantie implique la
stricte observation des instructions d’emploi et de maintenance,
7. Garantie fabricant internationale

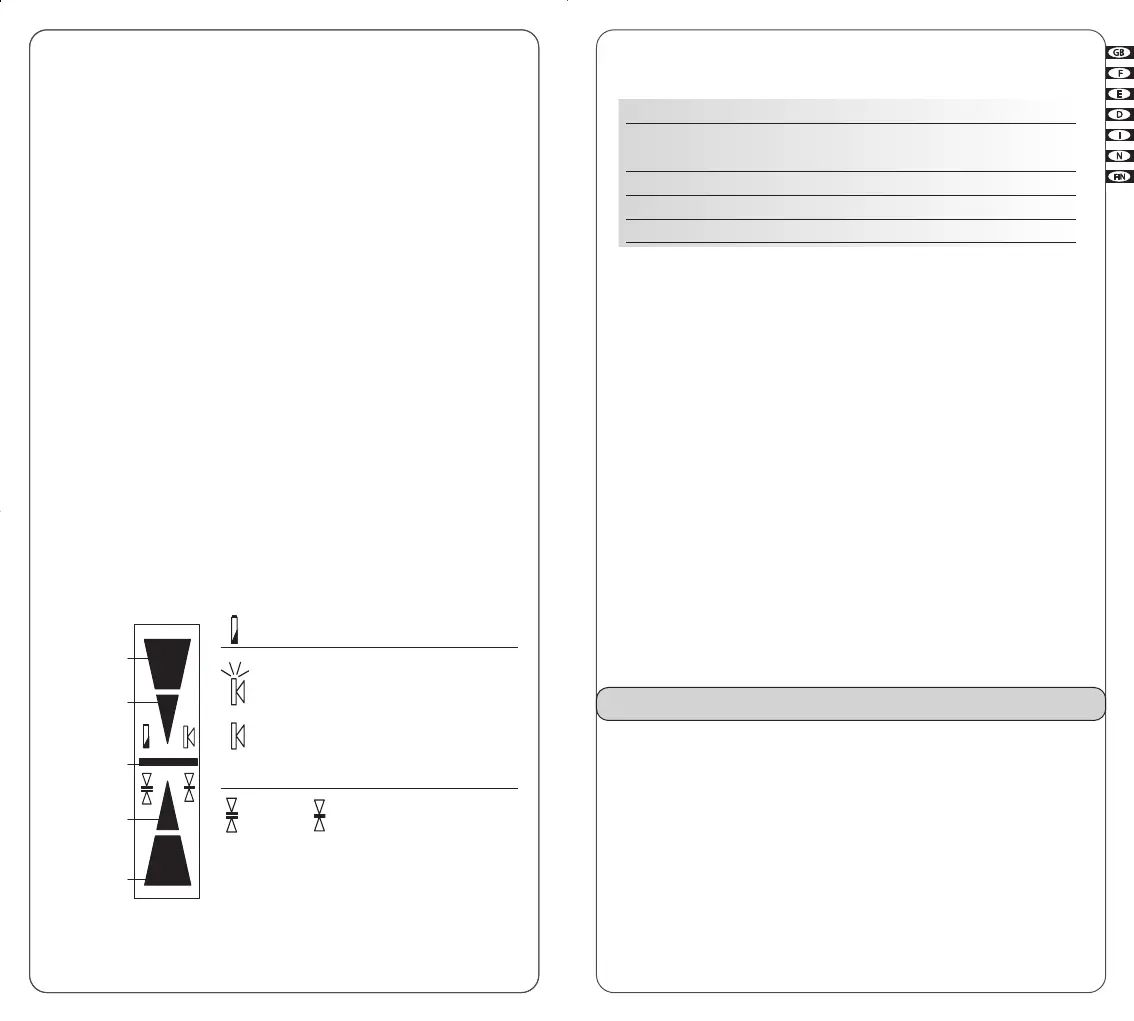

• Ecran LCD
Batterie faible
Clignote : volume normal
Permanent : volume fort
Pas de signal : muet
Standard
Fin
Bas
Intermediaire
bas
Sur le
laser
Intermediaire
haut
Haut
E
TAT
DE LA BATTERIE
SON
PRÉCISION
• Utiliser la cellule
1. Presser le bouton On/Off pour mettre en marche la cellule.
2. Presser le bouton central pour choisir le mode de précision.
3. Presser le bouton du haut pour choisir le niveau de son
souhaité.
4. Faire pivoter la fenêtre de détection vers le rayon laser, et
déplacer la cellule vers le haut ou le bas suivant l’indication
fournie sur l’écran LCD.
Il existe 5 niveaux d’information.
Une flèche vers le bas indique que la cellule doit être déplacée
vers le bas pour atteindre le niveau de référence du laser.
Une flèche vers le haut sur l’écran, indique qu’il faut monter la
cellule au contraire. Lorsqu’une ligne horizontale apparaît sur
l’écran, cela signifie que la cellule est au niveau du rayon laser.
5. Presser la touche On/Off pour éteindre la cellule. Elle
s’éteindra automatiquement après 10 minutes de non utilisation
(un signal sonore vous l’indiquera).
(Par défaut)
