Batterie schwach
Blinkend: Normale Lautstärke
Konstant: Laut
Kein Symbol: Aus
Brob
Fein
Tief
Tief /
Nahe Mitte
Mitte
Hoch /
nahe Mitte
Hoch
B
ATTERIEANZEIGE
GENAUIGKEIT

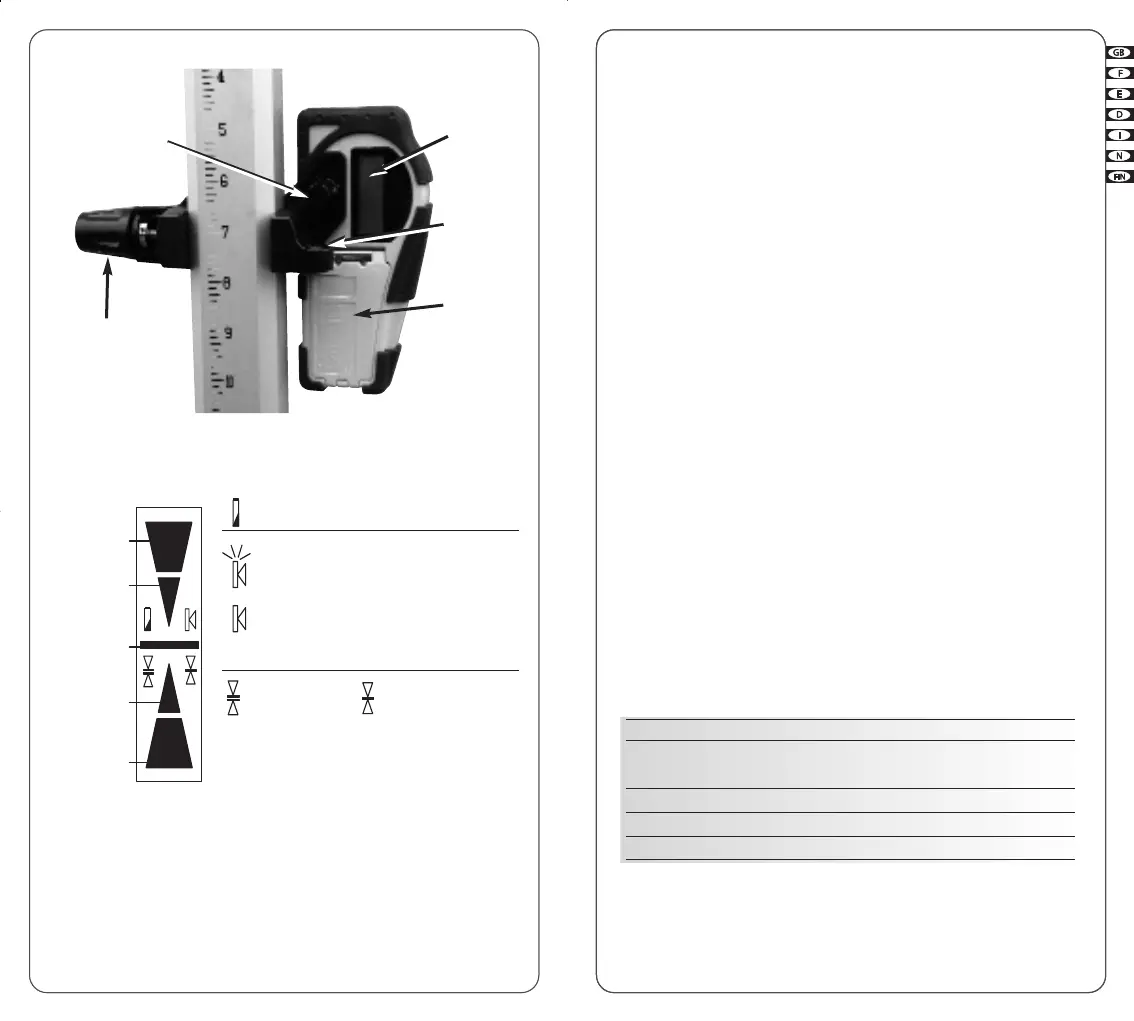

• LCD Anzeige
(Standardeinstellung)
TON
• Gebrauch des Empfängers
1. Drücken sie die Ein/Aus-Taste um den Empfänger einzuschalten.
2. Drücken sie die mittlere Taste um die Genauigkeit zu wählen
(Totband).
3. Drücken sie die oberste Taste um die Lautstärke zu wählen.
4. Drehen sie das Empfangsfeld zum Laserstrahl, und bewegen
LCD-
Anzeige
(Rückseite)
Rundlibelle
zur Kontrolle
der
Vertikalität
der Messlatte
9V
Batteriefach
(beachten Sie die
Polaritätshinweise
innen)
Schraube um die
Klammer an den
Empfänger zu
befestigen.
Schraube zur
Befestigung der
Klammer an die
Messlatte
sie den Empfänger den Informationen auf der LCD-Anzeige
entsprechend rauf oder runter. Es gibt 5 Informations-Kanäle
oder Höhenanzeigen.
Ein "runter"-Pfeil zeigt ihnen an, daß sie den Empfänger herun-
terbewegen müssen um die Laserebene zu erreichen; ein
"hoch"-Pfeil, Empfänger hoch. Sobald ein Strich in der Anzeige
erscheint ist der Empfänger in der selben Ebene wie der
Laserstrahl.
5. Drücken sie die Ein/Aus-Taste um den Empfänger auszuschal-
ten. Bei Nicht-Gebrauch von mehr als 10 min. schaltet der
Empfänger automatisch ab (und sendet einen kurzen Warnton).
6. Reinigen sie das Empfangsfeld nur mit einem weichen Tuch
und Glassreiniger.
• Fehlersuche
Sollten Sie den Laserstrahl nicht mit dem Handempfänger erken-
nen können, überprüfen Sie die Positionierung zum Laser. Einer
der Schutz-Stege am Kopf des Gerätes könnte den Laserstrahl
blockieren; bewegen Sie sich nach links oder rechts um den
Strahl zu empfangen.
Der Metallschutzkopf kann von dem Laser entfernt werden indem
Sie die beiden Sicherheitsverschlüsse lösen. Dies wird weder die
Eigenschaften noch die Widerstandsfähigkeit des Gerätes gegen
Wasser oder Staub beeinflussen.
• Technische Daten
Reichweite* 150 m
Genauigkeit* Fein: ± 1 mm
Grob: ± 2.5 mm
Betriebsdauer 50 Stunden; 9V Alkaline
Schutzart Wasserdicht (IP66+)
Abmessungen 15 x 8 x 3.5 cm / 2 kg
* Variiert je nach eingesetztem Laser. Die Genauigkeit hängt vom
Strahldurchmesser und der Entfernung vom Laser ab.
