Nach jeder Abtauung (automatischen oder
halbautomatisch) ist diese für 24 Stunden gesperrt.
Funktion Gerätebeleuchtung
Das Ein/Ausschalten der Gerätebeleuchtung kann
durch ein BUS-System, einen externen Schalter (z.B.
Marktlicht) oder durch einen internen Schalter (siehe
→ Kapitel 4.3) erfolgen (gerätespezifisch).
Technische Daten siehe → Kapitel 2.2.
4 Bedienungs-und Anzeigeelemente
Temperaturanzeige
Die Temperatur des Gerätes wird im Werk so
eingestellt, dass die vom Hersteller angegebene
M-Paket-Temperaturklasse (siehe → Kapitel 2.2)
eingehalten wird.
Anzeige der Temperatur des Gerätes:
Temperaturanzeige im Frontbereich (siehe → Kapitel
4.2.2 Abb.2.2) oder Displayanzeige am Bedienungs-
element (siehe → Kapitel 4.2.1/4.2.2/4.2.3).
Bei (V)-Geräten: Thermometer im Innenraum
Kontrolle der Temperatur:
Zuständigkeit: Bedienungspersonal
Häufigkeit: mehrmals täglich
Bedienungselemente und
Displayanzeigen
Je nach Gerätemodell gibt es unterschiedliche
Ausführungen der Bedienungselemente (Regler).
Bei Bedarf schützende Plexiglasabdeckung mit
einem passenden Schraubenzieher entfernen um zu
den Bedienungselementen zu gelangen.
VORSICHT
Entfernung der Plexiglasabdeckung mit
Schraubenzieher. Stichverletzung.
►Vorsichtiger Umgang mit dem Werkzeug.
►Auf passende Größe des Schraubenziehers
achten um Abrutschen zu verhindern.
►Nach Verwendung des Schraubenziehers
für eine geordnete und sichere Aufbewahrung
sorgen.
HINWEIS
• Sachschaden durch unsachgemäße Veränderung
der Parameter am Bedienungselement.
►Plexiglasabdeckung nach Bedienung wieder
befestigen.
Mechanischer Regler
Als Bedienungselement stehen Tasten und
Drehknöpfe zur Verfügung (gerätespezifisch).
Technische Daten siehe 2.2

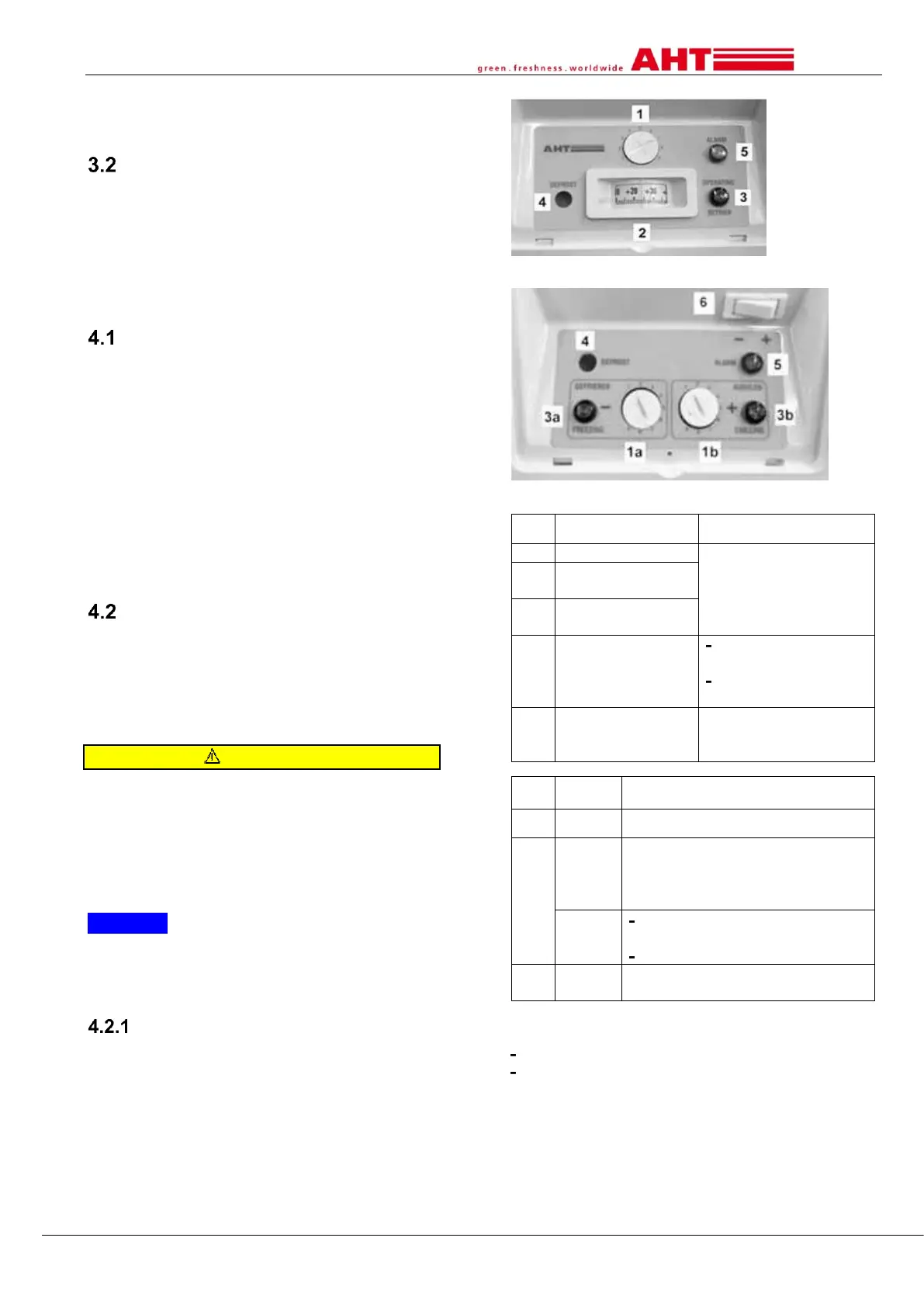

Abb.1.1: Mechanischer Regler bei Baureihe (-)
Bedienungselemente und Anzeigen
Abb.1.2: Mechanischer Regler bei Baureihe (V)
Bedienungselemente und Anzeigen
Nr.
Bedienungselement
Funktion
1
Drehknopf [1]
Einstellung der
Temperatur
Stufe 1: Warm
Stufe 9: Kalt
1a
Drehknopf [1a] für
Tiefkühlung (-)
1b
Drehknopf [1b]
für Kühlung (+)
4
[DEFROST]-Taste
Abtauen von Hand
starten
Kühlfunktion ein-
oder ausschalten
6
Kippschalter [6]
Umschalten zwischen
Tiefkühlung „-“ und
Kühlung „+“
Nr.
Leuchte
Bedeutung Anzeige
2
-
Anzeige der Temperatur
3,
3a,
3b
grün
Gerät fehlerfrei und in Betrieb
(Normalbetrieb)
3, 3a: Tiefkühlung „-“
3b: Kühlung „+“
aus
[DEFROST]-Taste ist gedrückt
„Abtauen von Hand“ ist aktiviert.
Kühlfunktion aus
5
rot
optionale Warnleuchte:
Temperatur zu warm
Einstellung der Temperatur:
Drehknopf [1], [1a] bzw. [1b] drehen.
Für kältere Temperaturen im Uhrzeigersinn.
Für wärmere Temperaturen im Gegenuhrzeigersinn.
Kühlfunktion ein-oder ausschalten bzw. Abtauen
von Hand
Kühlfunktion ausschalten bzw.
Abtauen von Hand starten:
[DEFROST]-Taste drücken.
Grüne Leuchte erlischt.
