Děkujeme vám, že jste si vybrali tento transportér sudů. V
zájmu vlastní bezpečnosti a správnosti použití si prosím
pozorně přečtěte tento návod.
Poznámka!
Všechny uvedené informace jsou založené na údajích
platných v době tisku. Výrobce si vyhrazuje právo na
úpravu výrobků bez předchozího upozornění a bez vzniku
jakýchkoli sankcí. O možných změnách se informujte u svého
dodavatele.
Tento hydraulický vozík na sudy se používá k manipulaci se
sudy, k jejich převážení, k nakládce anebo vykládce. Je široce
používán ve výrobních závodech, skladech atp.

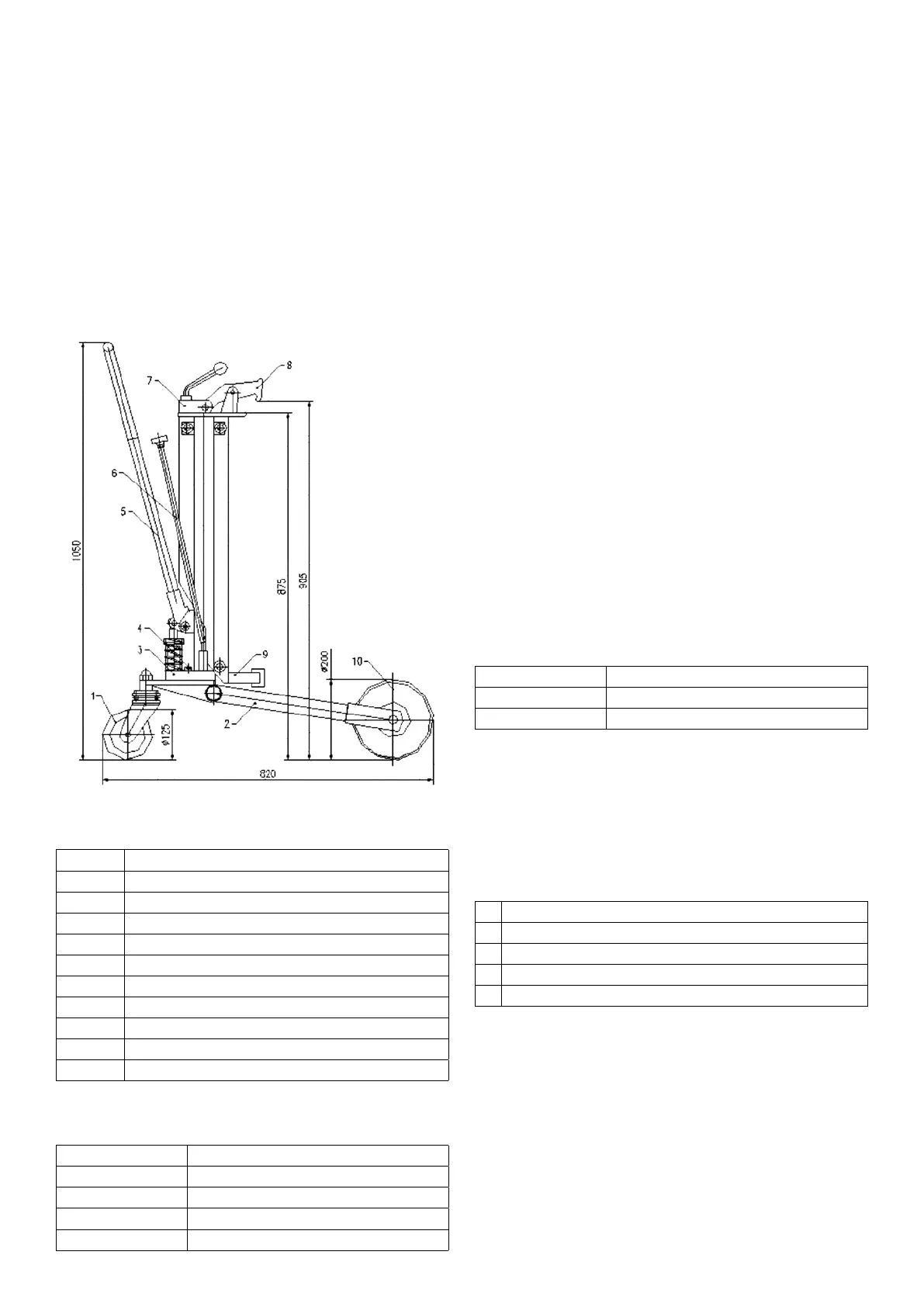

1. STRUKTURA A POPIS RELEVANTNÍCH ČÁSTÍ
Číslo Popis
1 Otočné kolo (řídicí kolo)
2 Podvozek
3 Rám hydraulického válce
4 Šroub
5 Rukojeť
6 Řídicí páka
7 Páka
8 Svorka
9 Podpěra zdvihacího rámu
10 Přední kolo
2. SPECIFIKACE
Nosnost 250kg/550lbs
Výška zdvihu
200 mm
Max. průměr sudu 572mm/22.5”
Max. délka sudu 915mm/36”
Hmotnost 40kg/88lbs
3. BEZPEČNOSTNÍ OPATŘENÍ
3.1 Vozík na sudy nikdy nepoužívejte, pokud je některá z jeho součástí
poškozená.
3.2 Hydraulický transportér sudů používejte pouze na pevné a rovné podlaze.
3.3 Zařízení nepřetěžujte.
3.4 S transportérem se nesmí pojíždět, pokud není sud pevně uchycen.
4. PROVOZ
1. Zdvih sudu
Otočte řídicí pákou po směru hodinových ručiček a poté nastavte transportér
tak, aby se podvozek (díl. č. 2) dotýkal sudu.
Pumpujte rukojetí (díl č. 5), abyste zvedli rám do polohy, kdy je horní okraj sudu
mezi zubem svorky a zdvihacím rámem vozíku nad podvozkem (díl č. 3).
Zatáhněte za páku ovládající svorku (díl č. 8), aby mohla pevně sevřít horní okraj
sudu.
Pro zdvihnutí sudu pokračujte v pumpování rukojetí (díl č. 5), čímž se zvedne
rám (díl č. 3) se sudem.
2. Přeprava sudu
Stlačte / zatáhněte za rukojeť (díl. č. 5) a přesuňte transportér na místo určení. (V
případě potřeby může obsluha stroje změnit směr pohybu otočením rukojeti.)
Z bezpečnostních důvodů doporučujeme pohybovat s naloženým transportérem
se sudem v nejnižší možné poloze.
3. Položení sudu
Pomalu otáčejte řídicí pákou (díl. č. 6) v protisměru hodinových ručiček a
spouštějte sud, dokud nebude stát na podlaze. Dejte páku zpět do odjištěné
polohy, aby se uvolnila svěrka.
Upozornění: Neotáčejte řídicí pákou (díl. č. 6) v protisměru hodinových ručiček
rychle, hrozí poškození sudu nebo transportéru.
5. ÚDRŽBA
5.1 Provádějte běžnou údržbu podvozku (díl. č. 2) a předních a zadních kol.
Zejména se ujistěte, zda jsou zadní kola pevná.
5.2 Provádějte běžnou kontrolu těsnění.
5.3 Při výměně těsnění doporučujeme vyměnit i hydraulický olej. Používejte
doporučené ekvivalentní oleje.
Používejte různé oleje dle níže uvedené teplotní stupnice.
Teplota Hydraulický olej
-5 °C - +45 °C L-HM68 Hydraulický olej (ekvivalent ISO VG68)
-15 °C - -5 °C L-HM46 Hydraulický olej (ekvivalent ISO VG46)
5.4 Provádějte běžnou kontrolu zubu svorky. Pokud je opotřebený, vyměňte
svorku.
5.5 Provádějte běžnou kontrolu všech spojovacích dílů, včetně spojovacích
spon.
6. SESTAVENÍ
Před zahájením montáže si prosím připravte nářadí.
6.1 Vyjměte z kartonu následující díly:
A Podvozek
B Hydraulický válec
C Zdvihací rám
D Rukojeť
E Upevňovací prvky, kolíky
6.2 Upevněte hydraulický válec (b) na podvozek pomocí upevňovacích prvků
(e).
6.3 Usaďte zdvihací rám (c) na hydraulický válec (b) a uchyťte jej pomocí
upevňovacího prvku, kolíku a zarážky.
6.4 Nasaďte rukojeť (d) na hydraulický válec (b) a pevně ji připevněte.
