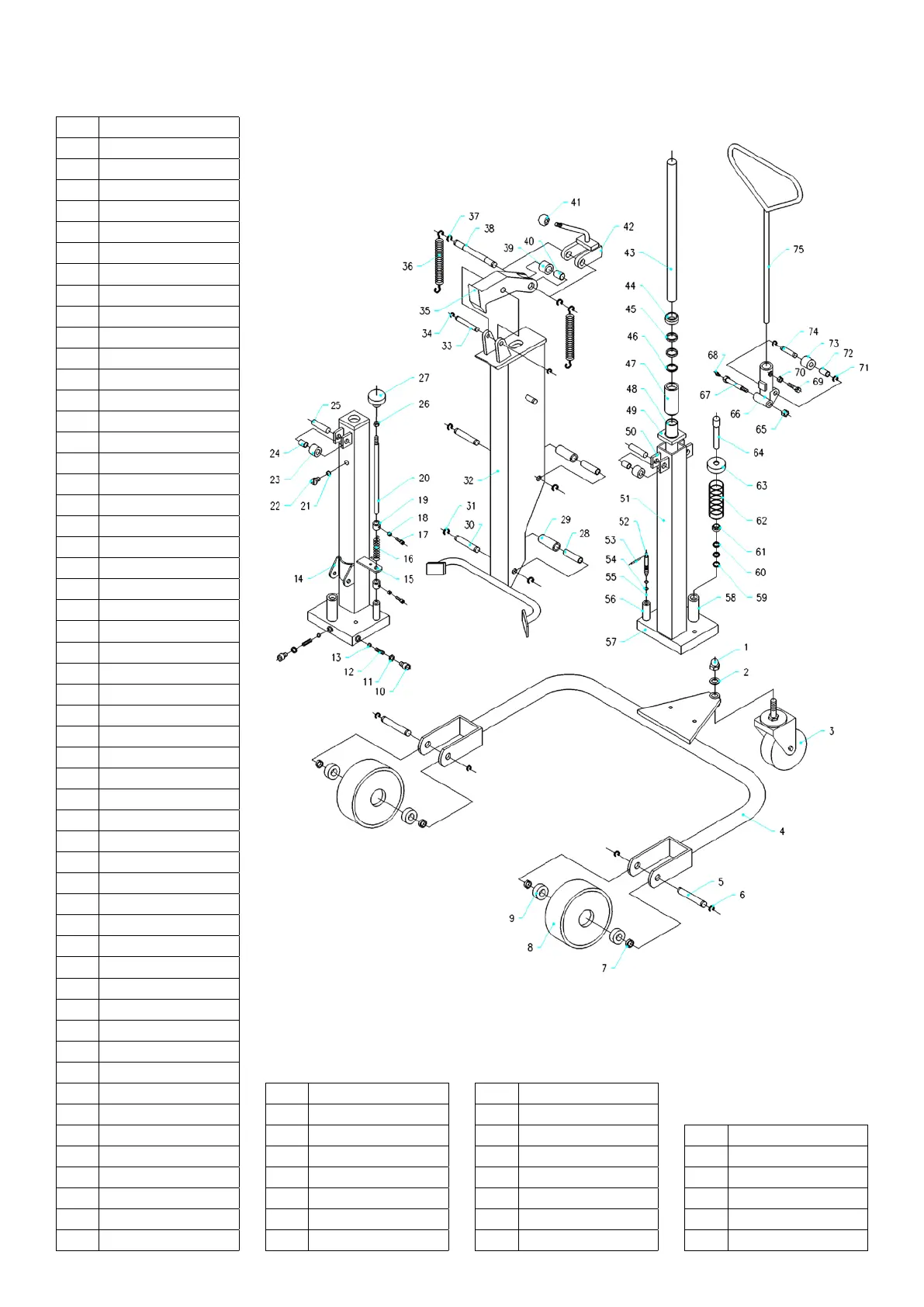

SCHÉMATICKÝ NÁKRES
A SEZNAM DÍLŮ
Číslo Popis
1 Matice
2 Podložka
3 Kolo
4 Podvozek
5 Kolík
6 Kroužek
7 Upínací kroužek
8 Přední kolo
9 Ložisko
10 Šroub
11 Měděný kroužek
12 Péro
13 Kulička
14 Držák
15 Držák
16 Péro
17 Šroub
18 Matice
19 Kroužek
20 Hřídel
21 0-kroužek
22 Šroub
23 Váleček
24 Kolík válečku
25 Ložisko
26 Matice
27 Rukojeť
28 Ložisko
29 Váleček
30 Kolík
31 Kroužek
32 Rám
33 Kolík
34 Kroužek
35 Svorka
36 Péro
37 Kroužek
38 Kroužek
39 Kroužek
40 Ložisko
41 Koule
42 Zdvihací díl
43 Píst
44 Prachotěsný kroužek
45 0-kroužek
46 Kroužek
47 Vnitřní pouzdro
48 Vnitřní válec
49 Čtvercová deska
50 Malá deska
51 Vnější válec
52 Jádro ventilu
53 Kolík
54 0-Kroužek
55 Ocelová kulička
56 Trubička
57 Kryt pumpy
58 Pouzdro
59 Kroužek
60 0-Kroužek
61 Prachotěsný kroužek
62 Péro
63 Krytka
64 Tyčka
65 Matice
66 Spodní díl pumpy
67 Kolík
68 Olejový hrot
69 Šroub
70 Matice
71 Kroužek
72 Ložisko
73 Kroužek čerpadla
74 Kolík
75 Tyč rukojeti
