A7 RED ACC (+): Σύνδεση για τάση εκκίνησης +12V. Συνδέστε το στο κλειδί
ανάφλεξης οχήματος. Εάν οι επαφές A4 και A7 αλλάζονται, η συσκευή
θα "ξεχάσει" τα αποθηκευμένα κανάλια με το σβήσιμο οχήματος.
A8 GND (- /Γείωση): Τοποθετήστε τη σύνδεση για τη γείωση (ελάχιστη
διάμετρος 2,5 mm) στη γείωση οχήματος.
ISO B CONNECTOR
Εμπρός ηχείο
B3 Δεξιά + (Γκρι)
B4 Δεξιά + (Γκρι/Μάυρο)
B5 Αριστερά + (Ασπρο)
B6 Αριστερά + (Ασπρο/Μάυρο)
Πίσω ηχείο
B1 Δεξιά + (Βιολέτα)
B2 Δεξιά + (Βιολέτα/Μάυρο)
B7 Αριστερά + (Πράσινο)
B8 Αριστερά + (Πράσινο/Μάυρο)

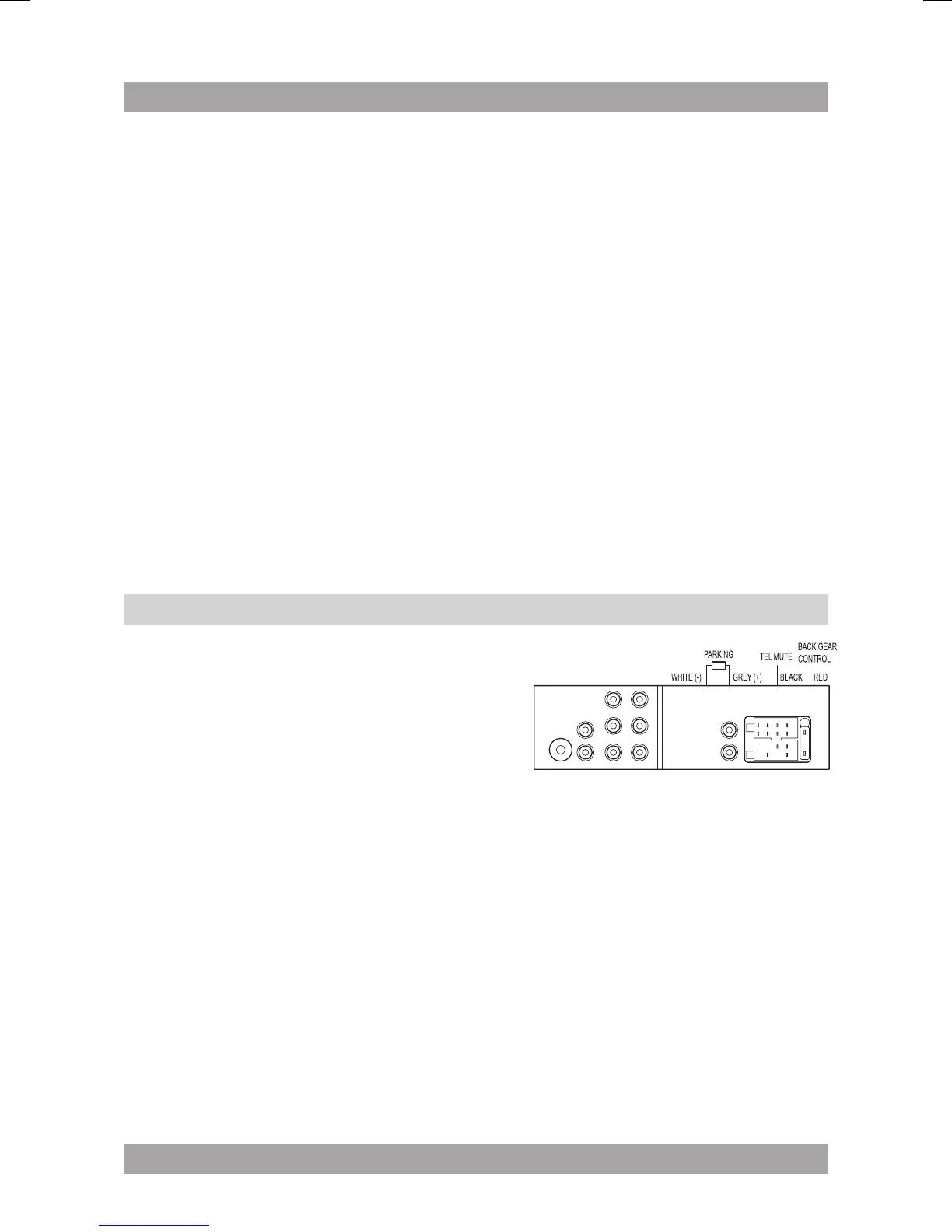

Καλώδια σύνδεσης3.2
Στάθμευση ΓΚΡΙ/ΛΕΥΚΟ: Σύνδεση
για το σύστημα
χειρόφρενου του
αυτοκινήτου. Συνδέστε
το γκρι καλώδιο με το
σύστημα χειρόφρενου
του αυτοκινήτου για να
απενεργοποιήσετε το
βίντεο κατά τη διάρκεια της οδήγησης (ενεργοποιείται μόνο ο
ήχος). Συνδέστε το γκρι καλώδιο με το λευκό καλώδιο για
προβολή βίντεο κατά τη διάρκεια της οδήγησης.
Σίγαση ΜΑΥΡΟ: Σύνδεση με τη μονάδα κινητού τηλεφώνου.
τηλεφώνου Συνδέστε το μαύρο καλώδιο με τη μονάδα κινητού
τηλεφώνου για σίγαση του ήχου κατά τη λήψη εισερχόμενων
κλήσεων.
Πίσω κάμερα ΚΟΚΚΙΝΟ: Σύνδεση για την πίσω κάμερα. Συνδέστε το
κόκκινο καλώδιο με το διακόπτη ελέγχου της ταχύτητας
οπισθοπορείας για προβολή βίντεο στην πίσω κάμερα. Το
καλώδιο αυτό πρέπει να είναι συνδεδεμένο με υψηλή τάση.
