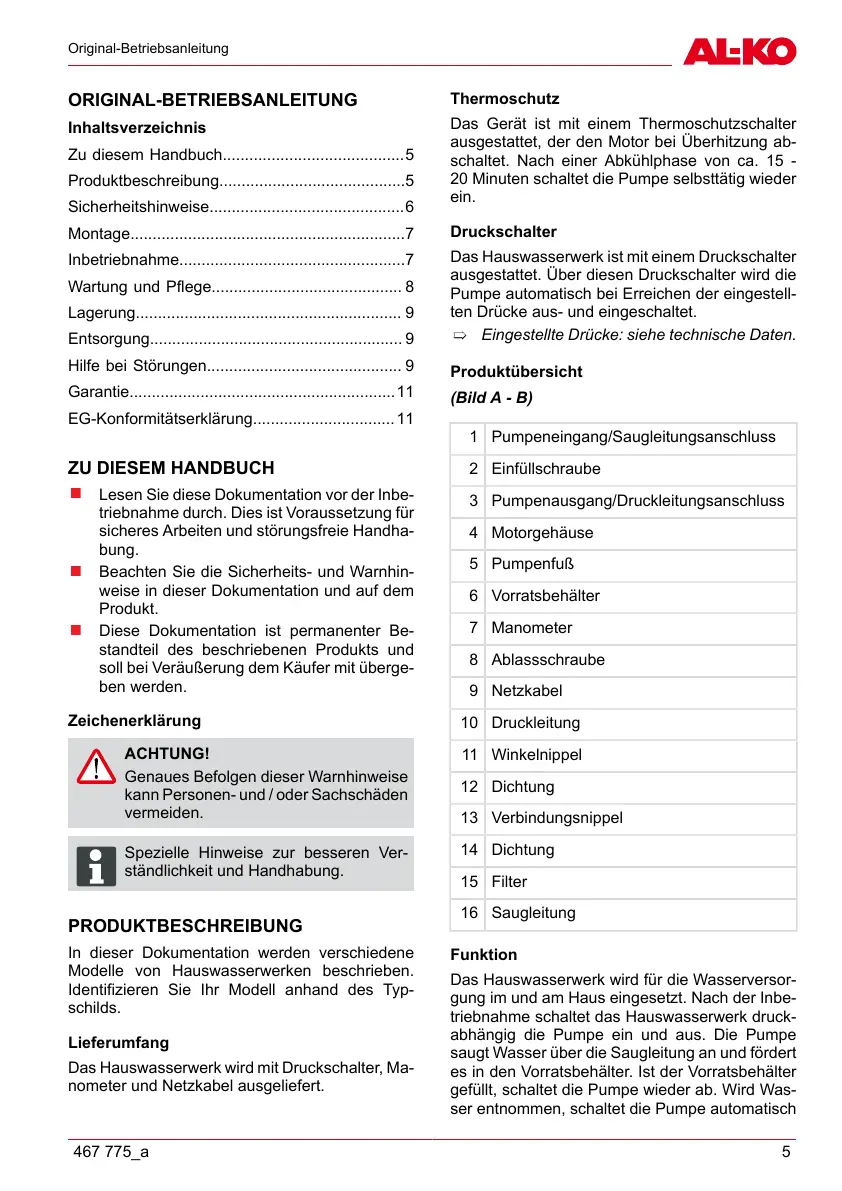

Original-Betriebsanleitung
467 775_a 5
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Zu diesem Handbuch.........................................5
Produktbeschreibung..........................................5
Sicherheitshinweise............................................6
Montage..............................................................7
Inbetriebnahme...................................................7
Wartung und Pflege........................................... 8
Lagerung............................................................ 9
Entsorgung......................................................... 9
Hilfe bei Störungen............................................ 9
Garantie............................................................11
EG-Konformitätserklärung................................11
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
ADVICE
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
In dieser Dokumentation werden verschiedene
Modelle von Hauswasserwerken beschrieben.
Identifizieren Sie Ihr Modell anhand des Typ-
schilds.
Lieferumfang
Das Hauswasserwerk wird mit Druckschalter, Ma-
nometer und Netzkabel ausgeliefert.
Thermoschutz
Das Gerät ist mit einem Thermoschutzschalter
ausgestattet, der den Motor bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 -
20 Minuten schaltet die Pumpe selbsttätig wieder
ein.
Druckschalter
Das Hauswasserwerk ist mit einem Druckschalter
ausgestattet. Über diesen Druckschalter wird die
Pumpe automatisch bei Erreichen der eingestell-
ten Drücke aus- und eingeschaltet.
➯
Eingestellte Drücke: siehe technische Daten.
Produktübersicht
(Bild A - B)
1 Pumpeneingang/Saugleitungsanschluss
2 Einfüllschraube
3 Pumpenausgang/Druckleitungsanschluss
4 Motorgehäuse
5 Pumpenfuß
6 Vorratsbehälter
7 Manometer
8 Ablassschraube
9 Netzkabel
10 Druckleitung
11 Winkelnippel
12 Dichtung
13 Verbindungsnippel
14 Dichtung
15 Filter
16 Saugleitung
Funktion
Das Hauswasserwerk wird für die Wasserversor-
gung im und am Haus eingesetzt. Nach der Inbe-
triebnahme schaltet das Hauswasserwerk druck-
abhängig die Pumpe ein und aus. Die Pumpe
saugt Wasser über die Saugleitung an und fördert
es in den Vorratsbehälter. Ist der Vorratsbehälter
gefüllt, schaltet die Pumpe wieder ab. Wird Was-
ser entnommen, schaltet die Pumpe automatisch
