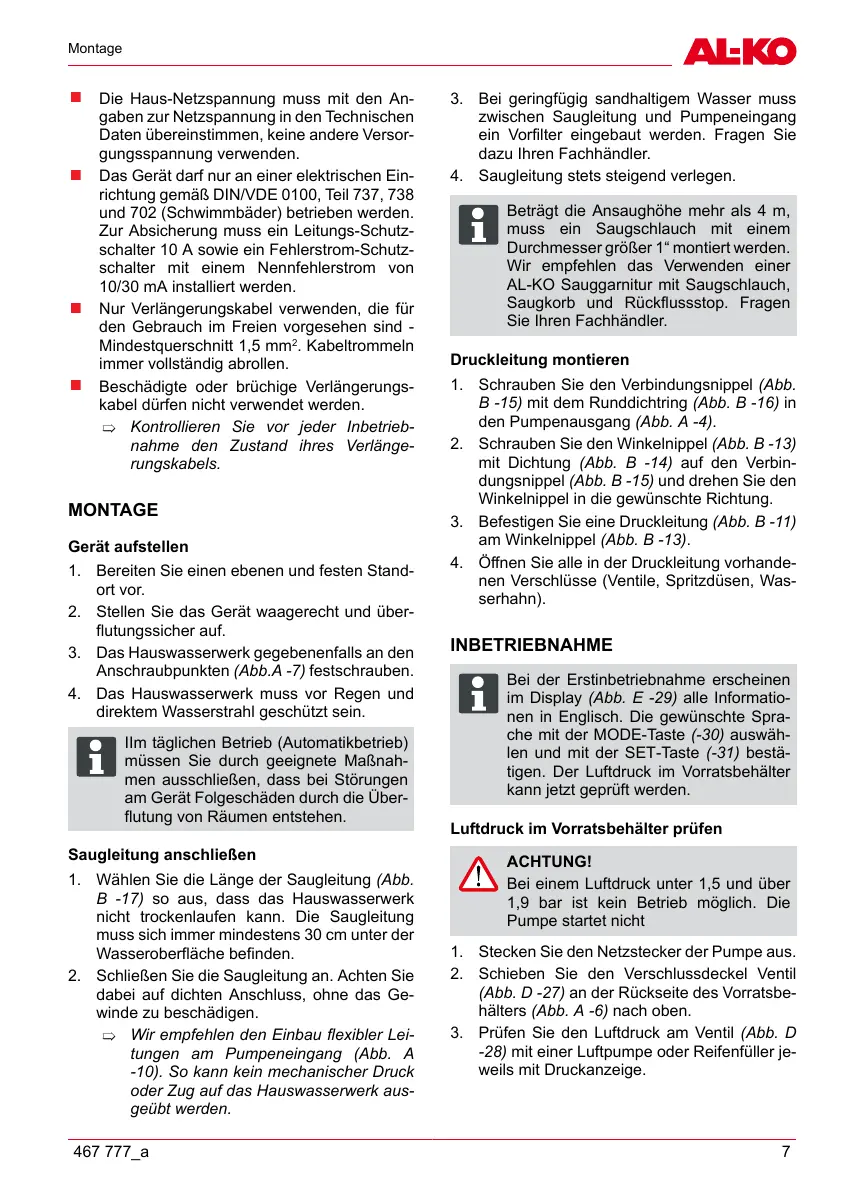

Montage
467 777_a 7
Die Haus-Netzspannung muss mit den An-
gaben zur Netzspannung in den Technischen
Daten übereinstimmen, keine andere Versor-
gungsspannung verwenden.
Das Gerät darf nur an einer elektrischen Ein-
richtung gemäß DIN/VDE 0100, Teil 737, 738
und 702 (Schwimmbäder) betrieben werden.
Zur Absicherung muss ein Leitungs-Schutz-
schalter 10 A sowie ein Fehlerstrom-Schutz-
schalter mit einem Nennfehlerstrom von
10/30 mA installiert werden.
Nur Verlängerungskabel verwenden, die für
den Gebrauch im Freien vorgesehen sind -
Mindestquerschnitt 1,5 mm
2
. Kabeltrommeln
immer vollständig abrollen.
Beschädigte oder brüchige Verlängerungs-
kabel dürfen nicht verwendet werden.
➯
Kontrollieren Sie vor jeder Inbetrieb-
nahme den Zustand ihres Verlänge-
rungskabels.
MONTAGE
Gerät aufstellen
1. Bereiten Sie einen ebenen und festen Stand-
ort vor.
2. Stellen Sie das Gerät waagerecht und über-
flutungssicher auf.
3. Das Hauswasserwerk gegebenenfalls an den
Anschraubpunkten (Abb.A -7) festschrauben.
4. Das Hauswasserwerk muss vor Regen und
direktem Wasserstrahl geschützt sein.
ADVICE
IIm täglichen Betrieb (Automatikbetrieb)
müssen Sie durch geeignete Maßnah-
men ausschließen, dass bei Störungen
am Gerät Folgeschäden durch die Über-
flutung von Räumen entstehen.
Saugleitung anschließen
1. Wählen Sie die Länge der Saugleitung (Abb.
B -17) so aus, dass das Hauswasserwerk
nicht trockenlaufen kann. Die Saugleitung
muss sich immer mindestens 30 cm unter der
Wasseroberfläche befinden.
2. Schließen Sie die Saugleitung an. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.
➯
Wir empfehlen den Einbau flexibler Lei-
tungen am Pumpeneingang (Abb. A
-10). So kann kein mechanischer Druck
oder Zug auf das Hauswasserwerk aus-
geübt werden.
3. Bei geringfügig sandhaltigem Wasser muss
zwischen Saugleitung und Pumpeneingang
ein Vorfilter eingebaut werden. Fragen Sie
dazu Ihren Fachhändler.
4. Saugleitung stets steigend verlegen.
ADVICE
Beträgt die Ansaughöhe mehr als 4 m,
muss ein Saugschlauch mit einem
Durchmesser größer 1“ montiert werden.
Wir empfehlen das Verwenden einer
AL-KO Sauggarnitur mit Saugschlauch,
Saugkorb und Rückflussstop. Fragen
Sie Ihren Fachhändler.
Druckleitung montieren
1. Schrauben Sie den Verbindungsnippel (Abb.
B -15) mit dem Runddichtring (Abb. B -16) in
den Pumpenausgang (Abb. A -4).
2. Schrauben Sie den Winkelnippel (Abb. B -13)
mit Dichtung (Abb. B -14) auf den Verbin-
dungsnippel (Abb. B -15) und drehen Sie den
Winkelnippel in die gewünschte Richtung.
3. Befestigen Sie eine Druckleitung (Abb. B -11)
am Winkelnippel (Abb. B -13).
4. Öffnen Sie alle in der Druckleitung vorhande-
nen Verschlüsse (Ventile, Spritzdüsen, Was-
serhahn).
INBETRIEBNAHME
ADVICE
Bei der Erstinbetriebnahme erscheinen
im Display (Abb. E -29) alle Informatio-
nen in Englisch. Die gewünschte Spra-
che mit der MODE-Taste (-30) auswäh-
len und mit der SET-Taste (-31) bestä-
tigen. Der Luftdruck im Vorratsbehälter
kann jetzt geprüft werden.
Luftdruck im Vorratsbehälter prüfen
ACHTUNG!
Bei einem Luftdruck unter 1,5 und über
1,9 bar ist kein Betrieb möglich. Die
Pumpe startet nicht
1. Stecken Sie den Netzstecker der Pumpe aus.
2. Schieben Sie den Verschlussdeckel Ventil
(Abb. D -27) an der Rückseite des Vorratsbe-
hälters (Abb. A -6) nach oben.
3. Prüfen Sie den Luftdruck am Ventil (Abb. D
-28) mit einer Luftpumpe oder Reifenfüller je-
weils mit Druckanzeige.
