Alcad 980 Series User Manual

128 mm
291 mm
12 mm
1 2 3
4 5 6
7
8
C
0
9
BUS
BUS BUS
1 2 3
4 5 6
7
8
C
0
9
4
1
2
3
123
456
789
0C
PORTERO DIGITAL - DIGITAL DOOR ENTRY SYSTEMS - PORTIER NUMÉRIQUE
GRF-211
KPD-001
PAK-41000

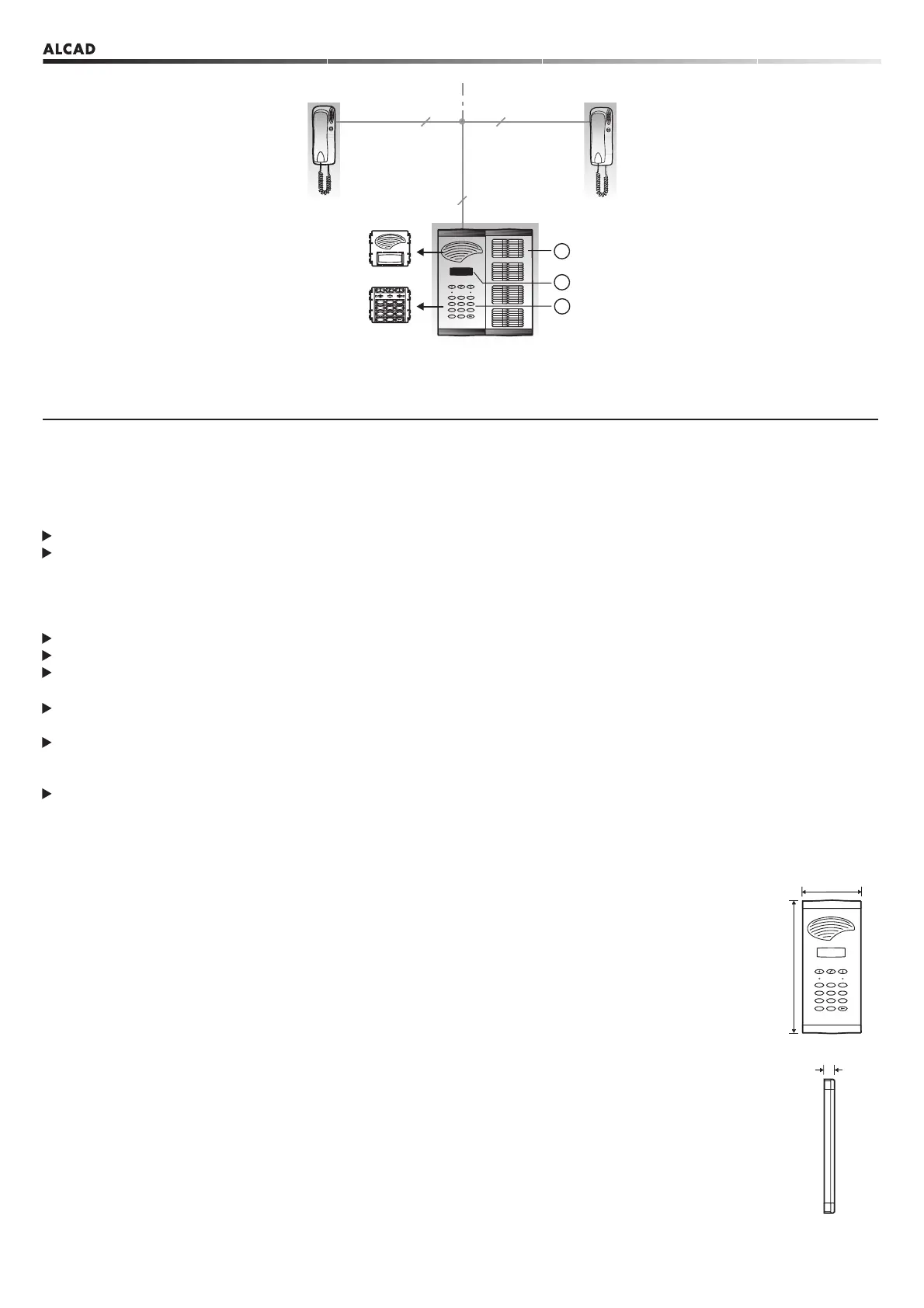

DESCRIPTION
Système où la plaque de rue incorpore un clavier numérique (1) qui permet réaliser un appel au téléphone du logement en composant un code
déjà déterminé sur chaque téléphone (programmation du téléphone). Il possède un afficheur numérique (2) qui montre au visiteur le code
composé.
En parallèle avec cette plaque, il est possible dinstaller une ou plusieurs plaques de rue avec directoire (3) pour renseigner le visiteur du code
quil doit composer sur le clavier pour appeler le logement désiré.
Caractéristiques:
Système qui permet la réalisation d'installations de moyenne et grande dimension. Il est possible d'installer jusqu'à 4 téléphones en parallèle.
Le système permet la gestion de:
- Bâtiments jusqu'à 999 téléphones (150 téléphones par gaine technique. Réaliser linstallation sur une autre gaine sil y a un plus grand
nombre de téléphones. Voir schémas correspondants).
- Pour des résidences jusqu'à 99 bâtiments avec plaque de rue à clavier. Jusqu'à 999 téléphones par bâtiment.
- Pour des résidences jusqu'à 99 bâtiments avec plaque de rue à boutons poussoirs. Jusqu'à 96 téléphones par bâtiment.
Connexion de type BUS 2 fils, aussi bien entre plaques que vers les téléphones.
Le BUS de communication vers les téléphones nest pas polarisés.
Sil se produit un court-circuit dans le BUS, le texte F0 apparaît de manière intermittente sur lafficheur de la plaque de rue, jusqu'à ce quele
court-circuit disparaisse.
La programmation de chaque téléphone est réalisé de la plaque de rue principale de linstallation, la plaque de rue confirme que le téléphone
a reçu le code en émettant une tonalité de confirmation.
Possibilité dactiver directement la gâche à partir de la plaque de rue, en composant un code de 5 digits défini préalablement (Fonction des
gâches). Permet de définir 4 codes de 5 digits différents. Pourvu dun système de sécurité qui inhibe cette option en introduisant un nombre
de fois un code incorrect. Le nombre dessais erronés autorisés comme le temps que la fonction est inhibée sont des valeurs configurable.
Il est donc possible de configurer la tonalité de lappel, le nombre de répétitions de la tonalité, le temps pour répondre, le temps de conversation
disponible, le numéro de digits du code de chaque téléphone et le temps dactivation de la gâche.
Note: La configuration de ses paramètres est réalisée à partir de la plaque de rue (Configuration de la plaque de rue). Pour configurer la plaque
de rue, vous disposez dun menu de configuration. Pour accéder à ce menu à partir du clavier de la plaque de rue.
9800033 PAK-41000 PLAQUE DE RUE AVEC GROUPE PHONIQUE NUMÉRIQUE, ECRAN ET CLAVIER NUMÉRIQUE POUR
APPELER LES LONGEMENTS
Plaque de rue extérieure individuelle pour des installations de portier numérique. Loge le groupe phonique numérique
GRF-211 et le clavier numérique KPD-001.
9610034 GRF-211 GROUPE PHONIQUE NUMÉRIQUE AVEC ECRAN NUMÉRIQUE
rue avec clavier numérique. Incorpore un écran numérique qui permet de voir le code composé sur le clavier de la plaque
de rue. Possède des régulateurs de volume audio pour la plaque et pour les téléphones. Génération dappel électronique
avec confirmation sonore pour le visiteur.
Le circuit est protégé contre les courts-circuits.
9650002 KPD-001 CLAVIER NUMÉRIQUE
appeler ou le code pour activer directement louverture de la gâche. Confirmation sonore de la touche, avec la possibilité
de régler le volume.
Incorpore le relais de gâche et aussi les deux relais de doubles contacts, relais 1 et 2, utilisés dans des applications où il
faut piloter des éléments additionnels (Voir "Branchement KPD-001", page 18). Il est possible dactiver le relais 1 avec le
bouton poussoir auxiliaire du téléphone de la maison (Voir notice du téléphone). Il est possible dactiver le relais 2 en
appuyant sur nimporte quelle touche du clavier. Dans les deux cas, lactivation du relais est temporisée et le temps dactivation
est configurable.
