Alcad GRF-204 User Manual

GRF-204
cod. 9610030
Made inSpain
J1
19
(1)
R1
CC1
J1J1
AB
V1
V1
25
26
27
24
M
M
R1
CC1
J1J1
AB
V1
V1
25
26
27
24
M
M
230 V
V ~
KIT 2 VIVIENDAS - 2 DWELLINGS KIT - KIT 2 LOGEMENTS

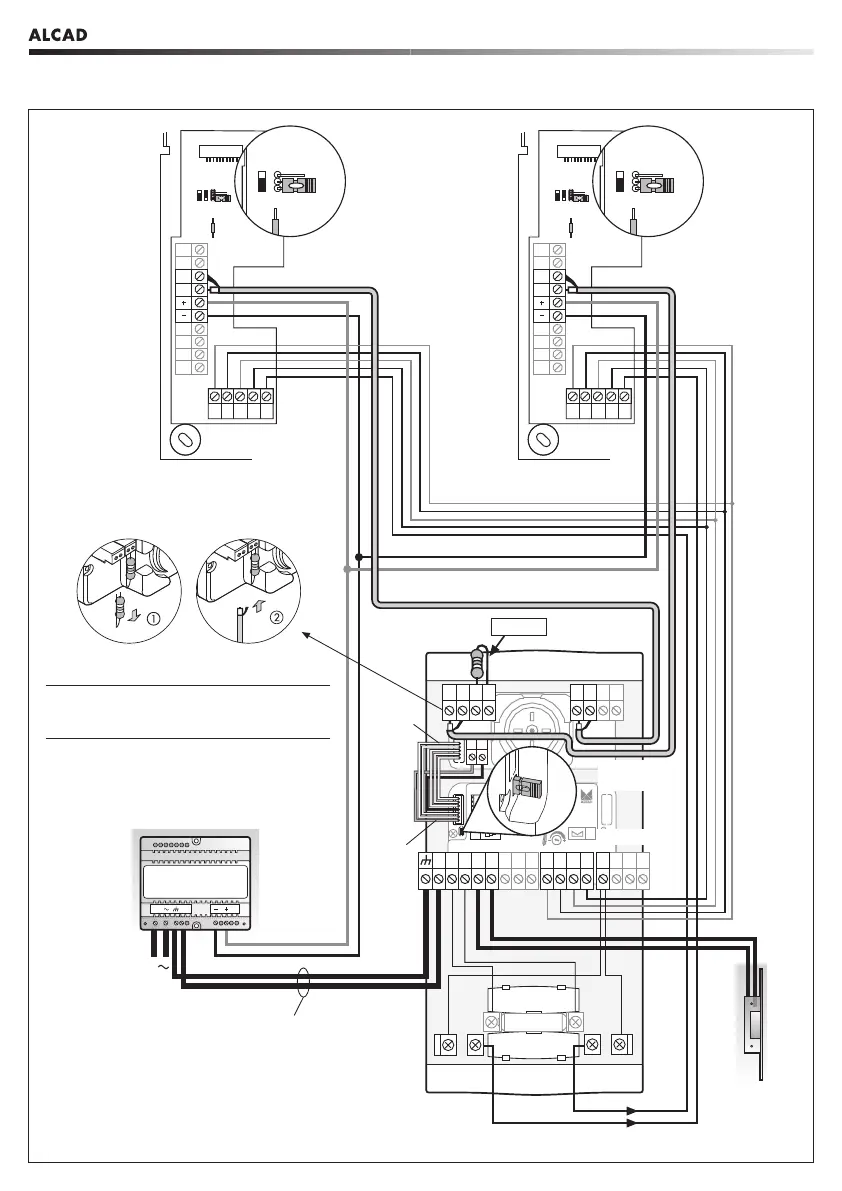

ESQUEMA DE CABLEADO - WIRED DIAGRAM - SCHÉMA DE CABLAGE
Llamadas - Calls - Appels
ABR-001
19
+
_
(1) Utilice manguera independiente.
Use separate cable hose.
Utiliser une gaine indépendante.
Extraer la resistencia de las bornas (V2,M) donde
vaya a conectar el cable coaxial (pasos 1 y 2).
Extract the resistence from the terminals (V2, M)
where the coaxial cable is to be connected (steps
1 and 2).
Ôter la résistance des bornes (V2, M) ou le câble
coaxial va être connectée (point 1 et 2).
ALM-041
230 V
VIDEOPORTERO ELECTRÓNICO - VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER ÉLECTRONIQUE
75 Ohm
Rojo
Red
Rouge
Blanco
White
Blanc
J1
75 Ohm
V2 M
M
V2 V1 M
M
V4
9
V~
10 11 12 1 2 3 4 713 14 15 16 17 18
TCB-011
TCB-021
GRF-204
R1
A
J1
SCM-010
R1
A
J1
SCM-010
J2
7
12345 12345
