ARRIBA
UP
HAUT
230 V230 V V
25
24
27
26

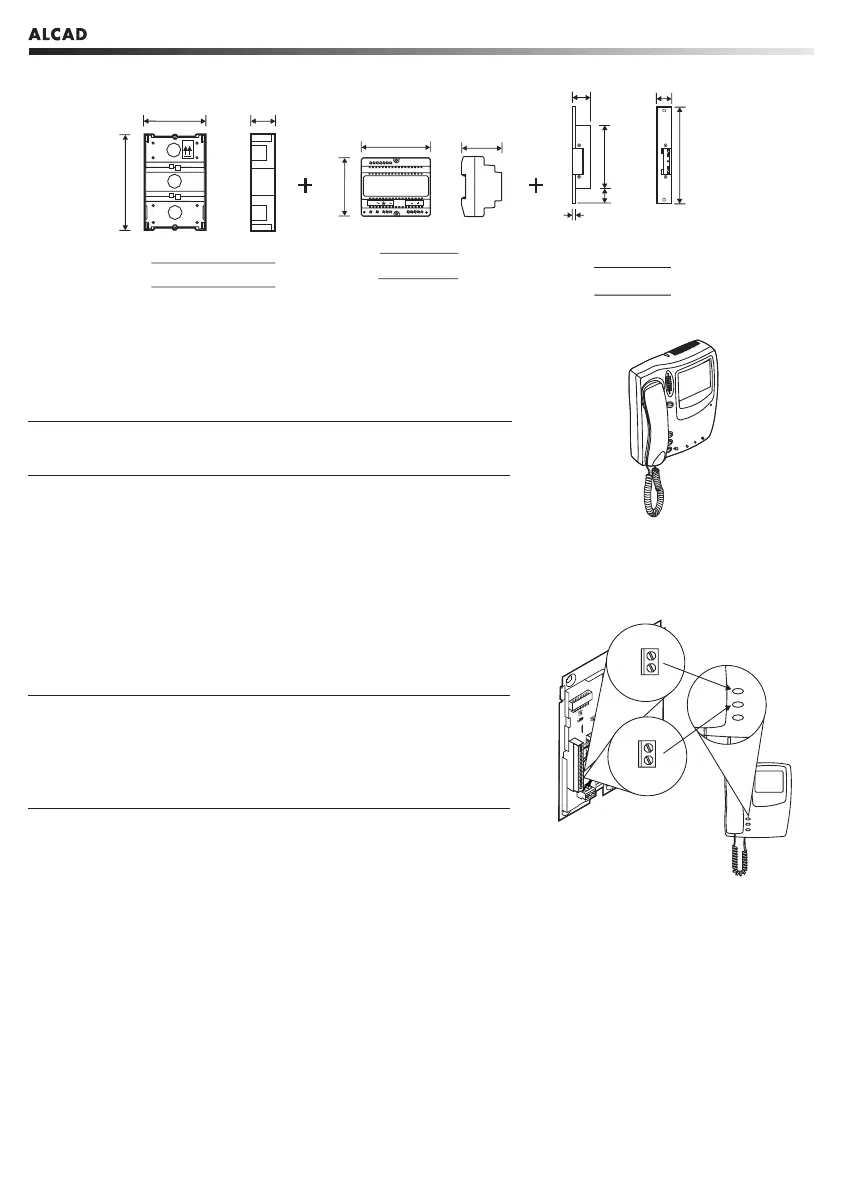

SOPORTE CONEXIONES - CONNECTION BRACKET - SUPPORT DE CONNEXIONS
Elemento en el que se realizan todas las conexiones del sistema de videoportero
en la vivienda, permitiendo conectar el monitor de videoportero al resto de la
instalación. Secreto de comunicación. Incorpora interruptor de programación y
memoria no volátil para almacenamiento del código digital de identificación.
Dispone de regulador de volumen de llamada y de 4 bornas de conexión
correspondientes a los pulsadores auxiliares (P1, P2) del monitor (Ver dibujo).
Limitación conexión: 50 mA@12 Vdc.
Fijación directa a pared o a caja de mecanismos universal.
Element where all the video entry system's connections are done in the dwelling,
allowing connecting the monitor to the rest of the installation. Privacy of conversation.
Built-in programing switch and permanent memory for storing the digital identification
code. With a call volume control.4 connecting terminals corresponding to the
monitor's two auxiliary push-buttons (P1, P2) (See drawing). Connection limitations:
50 mA@12 Vdc.
Direct wall or standard electrical box fixing.
MONITOR - MONITOR - MONITEUR
Monitor de superficie con pantalla CRT plana de 4" en blanco y negro, llamada
electrónica.
Consulte el manual de usuario del monitor para conocer sus características.
Surface wall-mounted black and white monitor with 4" CRT flat screen, electronic
call.
Refer to the user's manual to know the features of the monitor.
Moniteur blanc et noir en saillie, CRT plat de 4", avec appel électronique.
Consulter le manuel d'utilisation pour obtenir les caractéristiques.
Caja de empotrar
Flush-mounted box
Boîtier encastrable
Alimentador
Power supply
Alimentation
Abrepuertas
Lock release
Gâche
106 mm
60 mm
45 mm
114 mm
179 mm
90 mm
25 mm
160 mm
31 mm
100 mm30 mm
3 mm
3
Pièce où est réalisé les montages des connexions du système du vidéoportier de
l’habitation, permettant de connecter le moniteur du vidéoportier au reste de
l’installation. Secret de communication. Il intègre un interrupteur de programmation
et une memorie non volatile pour le stockage du code numérique d'identification.
Le support de connexions possède un bouton de réglage du volume de l’appel et
4 colonnes de connexions correspondantes aux deux boutons auxiliaires (P1, P2)
du moniteur (Voir dessin). Limitation de connexion: 50 mA@12 Vdc.
Fixation directe au mur ou en boîtier d’appareillage universel.
P1
P2
VIDEOPORTERO DIGITAL - DIGITAL VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER NUMÉRIQUE
