MONTERING AV MANÖVER PANEL
Anpassa manöverpanelns placering med hänsyn till kablagets längd mellan
pannan och panelen.
Manöverpanelen bör placeras på minst 1 meters höjd över golvet, men ej
för högt upp mot taket. Den bör ej heller placeras på yttervägg eller nära
värmeavgivande detaljer som t.ex. cd-spelare, kylskåp eller lampor, då detta
kan ge missvisande temperatur.
Om manöverpanelen ändå måste eller har monteras i närheten av
värme avgivande detaljer bör en extern temperaturgivare anslutas till
manöverpanelen.

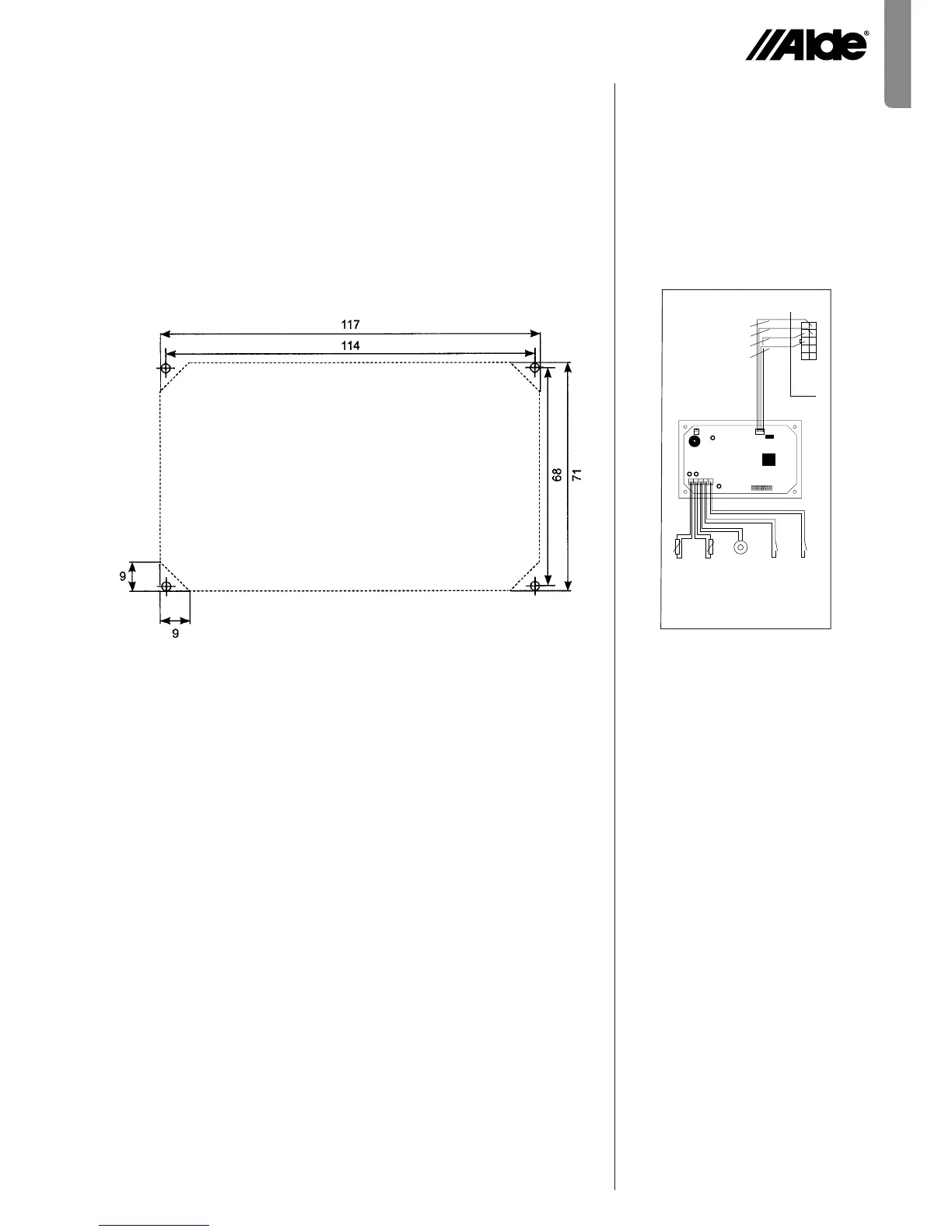

Gör hål för panelen enligt figur nedan och skruva fast den. Klamra fast
kablaget så att det ej kan bli påfrestningar i stiftlisten på panelen.
H
1
2
3
4
5
6
7
8
9
10
Svart
Röd
Blå
Grå
123 45
Kabelanslutning mellan panna
och manöverpanel
Anslut tillbehör enligt Fig. H. Fär-
gerna visas med flagga på kabeln.
Fig H
Utomhusgivare - Blå (F) 1.
Fjärrgivare - Vit (G)2.
Belastningsvakt - Grön (E)3.
Fönsterbrytare - Röd (I)4.
Extern start av pannan - Gul (D)5.
