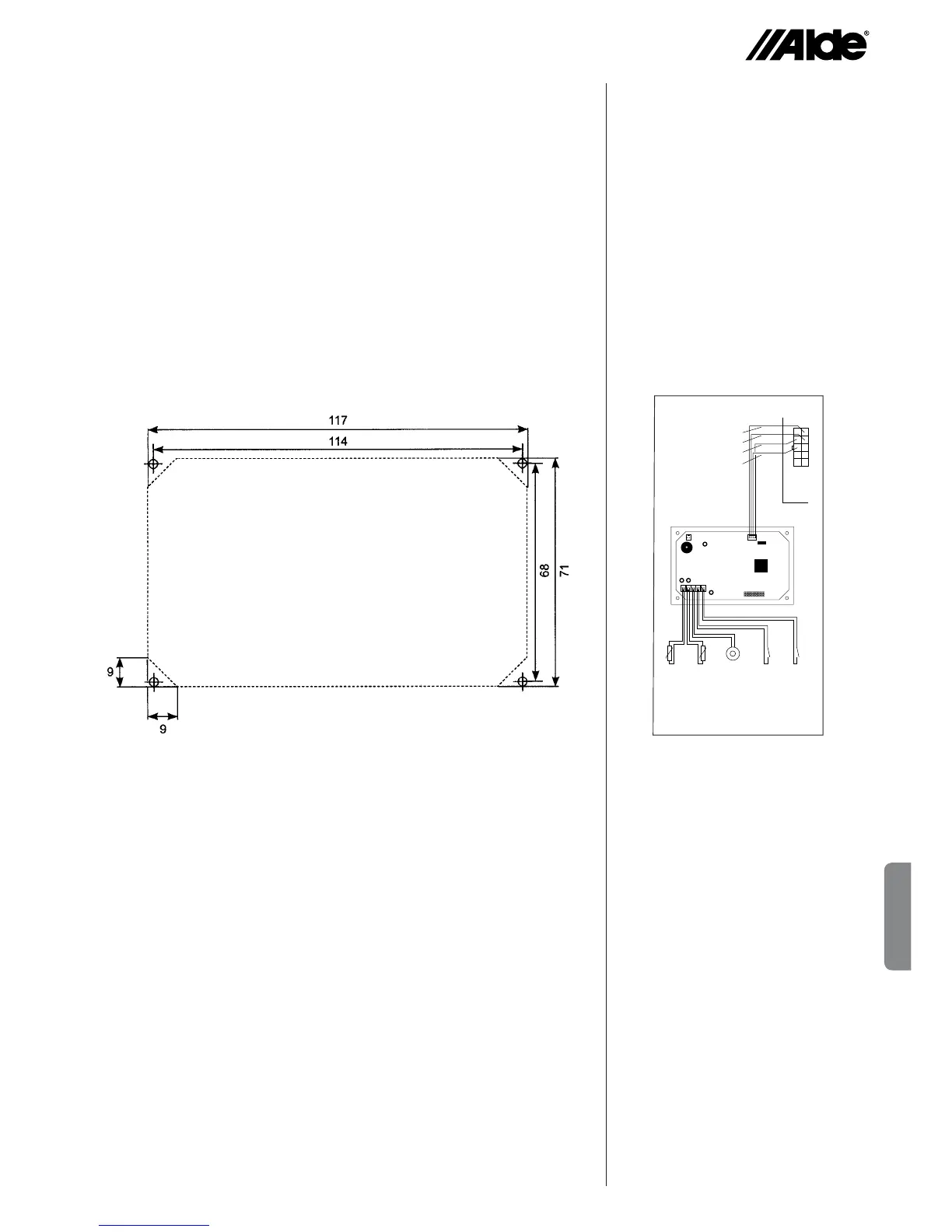

MONTAŽA UPRAVLJALNE ENOTE
Pri namestitvi upravljalne enote pazite na dolžino kablov med ogrevalno
napravo in upravljalno enoto.
Upravljalna enota naj bo nameščena v višini min. 1 m nad tlemi, vendar ne
preblizu stropa. Prav tako je ne smete namestiti ob zunanjih stenah in ne v
bližini naprav, ki oddajajo toploto, kot npr. CD-predvajalcev, hladilnikov ali
luči, saj se lahko v tem primeru prikažejo napačne temperaturne vrednosti.
Če se mora upravljalna enota kljub temu montirati v bližini naprav, ki odda-
jajo toploto ali pa ste jo morda tam že montirali, potem morate priključiti
eksterno temperaturno tipalo na upravljalno enoto.
Za izdelavo montažnih odprtin in lukenj je embalaži upravljalne enote prilo-
ženo navodilo.
1
2
3
4
5
6
7
8
9
10
bela
rjava
rumena
zelena
123 45
H
Kabeljski priključek med
ogrevalno napravo in
upravljalno enoto
Priključek pribora v skladu s sliko H.
Barve se označijo z zastavicami na
kablih.
Slika H
Tipalo za zunanjost - modro (F)1.
Tipalo za daljavo - belo (G)2.
Preobremenilna zaščita - zelen (E)3.
Okensko stikalo - rdeče (I)4.
Eksterni vkop ogrevalne 5.
naprave - rumen (D)
