3
3. INSTALLATION
Conduit
Rigide
ou Registre
de transfert
CAR3
Collier de conduit
D
L ≥ 1.2 D
Conduit exible
CAR3
Collier/grille
de conduit
D
L ≥ 1.2 D

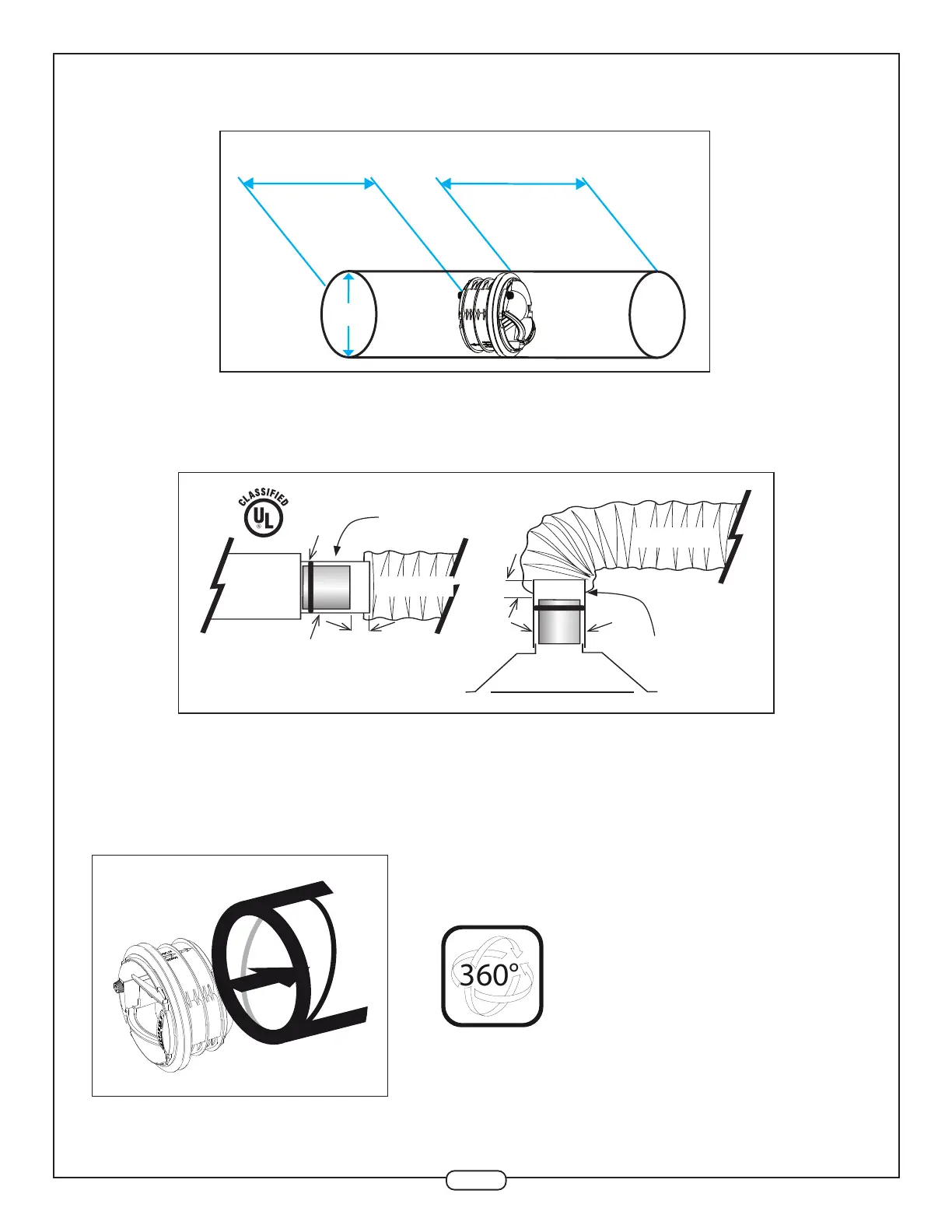

Le CAR3 doit être installé conformément à tous les codes du bâtiment et mécaniques applicables. S’il
est installé dans un conduit métallique ou un collier de conduit avec un connecteur de conduit exible
(répertorié selon UL 2043), le CAR3 doit être inséré au moins 1,2 fois le diamètre du conduit à partir du
conduit exible et/ou du connecteur de conduit.
Orientez le CAR3 selon la direction du ux d’air
indiquée sur l’appareil. Un montage horizontal ou
vertical est acceptable.
3
6
0
°
Le régulateur doit être installé dans un conduit d’air métallique comme illustré ci-dessus. D représente
le diamètre extérieur maximal du régulateur.
Minimum
1.2 x D
Minimum
1.2 x D
D
Collier de conduit
Conduit exible
