89
Montage
Type 8692, 8693
8.3. Montage du positionneur type 8692
et type 8693 sur les vannes process
des séries 26xx et 27xx
Procédure à suivre :
Rail de guidage
Support de rouleau presseur

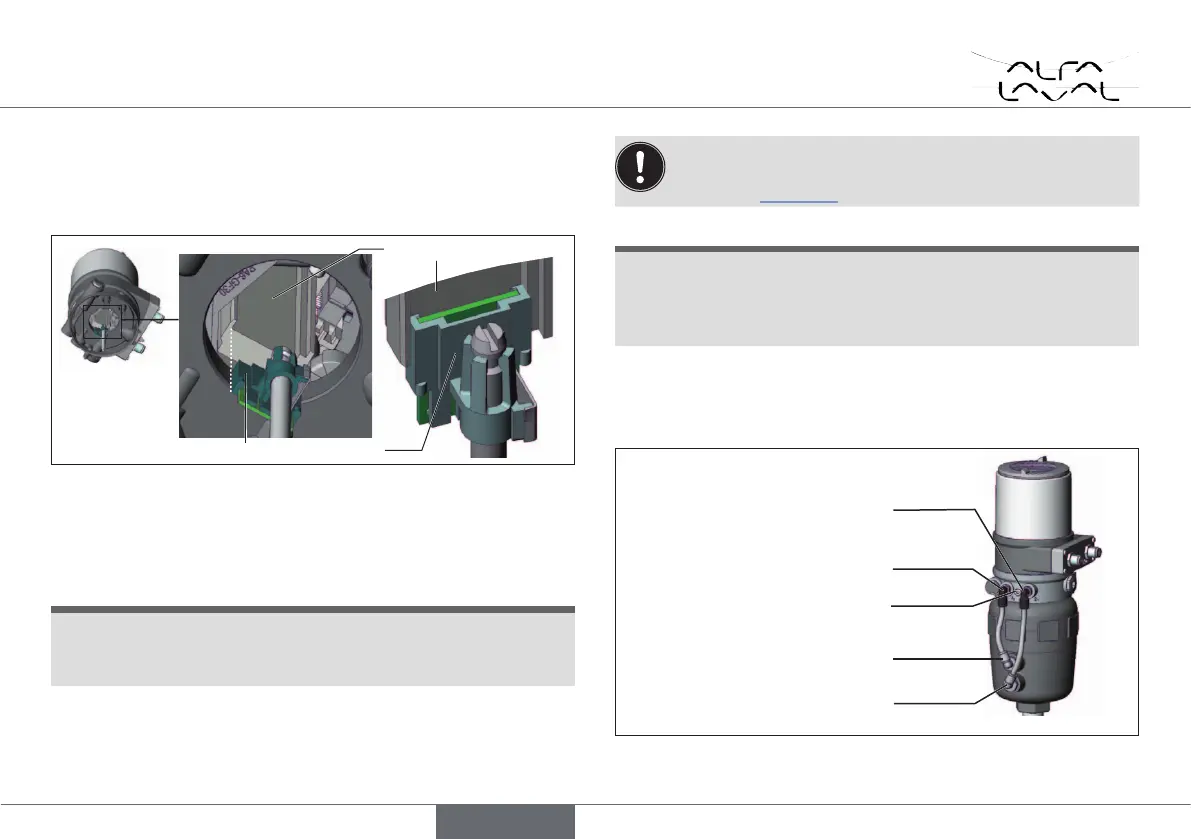

Fig. 9 : Disposition du support de rouleau presseur
Glisser le positionneur sur l’actionneur. Le support de rouleau
presseur doit être disposé de manière à entrer dans le rail de
guidage du positionneur.
REMARQUE !
Endommagement de la platine ou panne.
• Veiller à ce que le support de rouleau presseur repose bien à
plat sur le rail de guidage.
Pousser le positionneur complètement vers le bas jusqu’à l’ac-
tionneur et le disposer dans la position souhaitée en le faisant
tourner.
Veillez à ce que les raccordements pneumatiques du posi-
tionner et ceux de l’actionneur soient de préférence super-
posés (voir « Fig. 10 »).
REMARQUE !
Le type de protection IP65 / IP67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
• Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 0,5 Nm.
Fixer le positionner sur l’actionneur à l’aide des deux vis de
fixation latérales. Ne serrer les vis de fixation que légèrement
(couple de serrage maxi : 0,5 Nm).
Sortie d’air de pilotage 2
1
Sortie d’air de pilotage 2
2
Raccord d’air de pilotage
supérieure
Raccord d’air de pilotage
inférieure
Vis de fixation (2x)
maxi 0,5 Nm
Fig. 10 : Montage du raccordement pneumatique, série 26xx et 27xx
français
