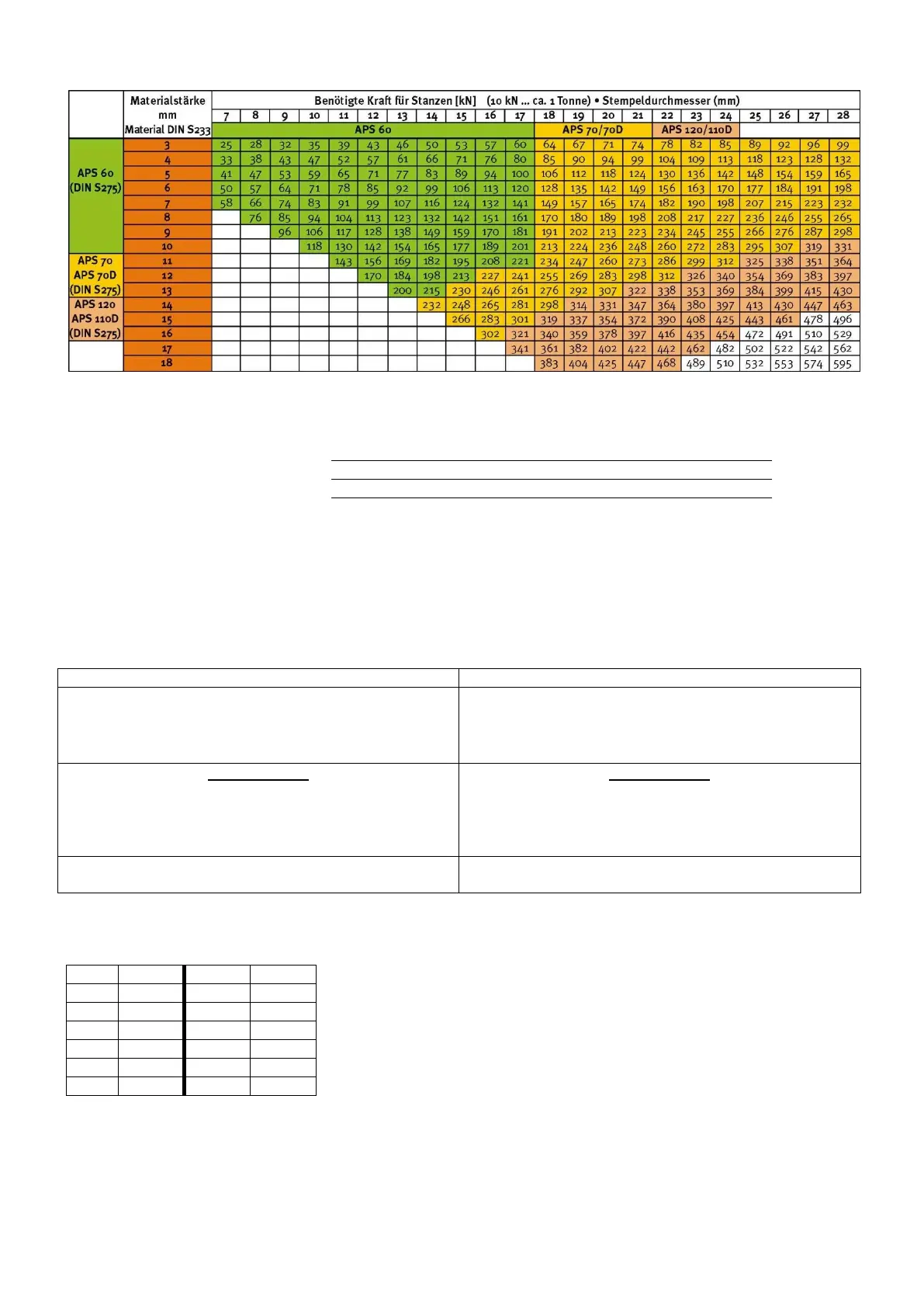

Arbeitsbereich der APS-Stanzbügel für Rundlöcher bei Stahl S233
Umrechnungsfaktor von S233 für die Bearbeitung von verschiedenen Materialien.
S233
S275
S355
E335
C25
C35
C45
C60
470
510
630
710
600
700
800
900
376
408
504
568
480
560
640
720
1,00
1,09
1,34
1,51
1,28
1,49
1,70
1,91
Maximale Stanzkräfte:
APS 70: Fmax = 310 kN
APS 120: Fmax = 440 kN
Beispiel 1
Beispiel 2
Stanzbügel APS 70, Fmax = 310 kN
Stempeldurchmesser Ø = 18 mm
Materialstärke S = 8 mm
Material C 45, R𝑚 max = 800 N/mm²
Stanzbügel APS 70, Fmax = 310 kN
Stempeldurchmesser Ø = 21 mm
Materialstärke S = 12 mm
Material S275, R𝑚 max = 510 N/mm²
Berechnung 1:
F = F (S233)  Faktor (C 45 / S233)
F = 170 kN  1,70 = 289 kN
F ist kleiner als Fmax
Berechnung 2:
F = F (S233)  Faktor (S275 / S233)
F = 298 kN  1,09 = 324,8 kN
F ist größer als Fmax
Stanzkraft reicht!
Stanzkraft zu gering!
Bitte entscheiden Sie sich für unsere APS 120
Umrechnungstabelle für die Druckeinheiten bar und psi.
bar
psi
psi
bar
1
14,5
1
0,0689
10
145
100
6,8965
100
1450
1000
68,965
500
7250
5000
344,82
1000
14500
10000
689,65
1200
17400
10500
724,13
R𝑚 max [N/mm²] (Blech)
max = 0,85  R𝑚 max [N/mm²]
Faktor (Stahl X/S233)
