ALFRA APS 70 - Page 55

55

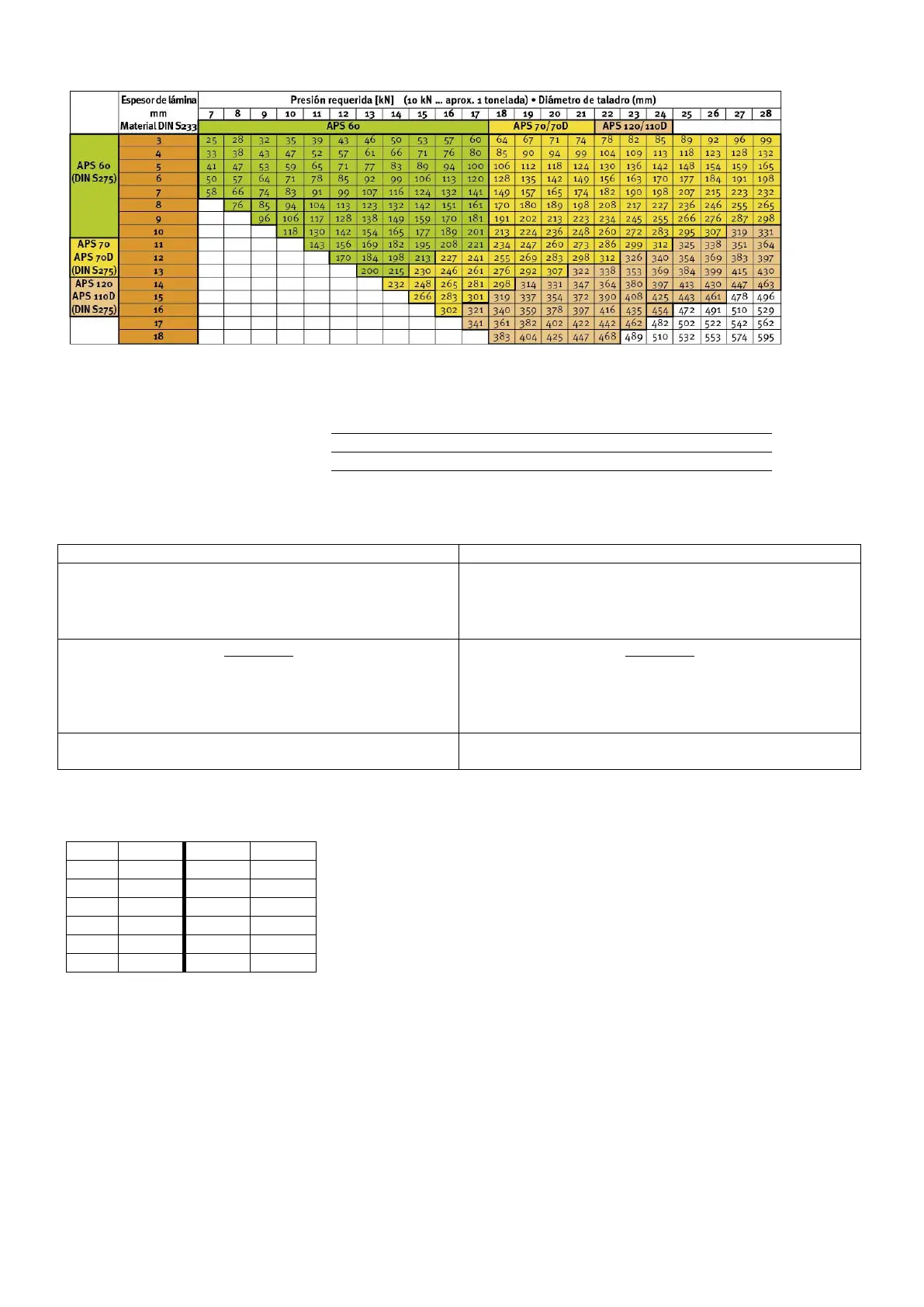

Zona de trabajo de los arcos de punzonado APS para punzones redondos en acero S233
Factor de conversión de S233 para el procesamiento de diferentes materiales.
S233
S275
S355
E335
C25
C35
C45
C60
470
510
630
710
600
700
800
900
376
408
504
568
480
560
640
720
1,00
1,09
1,34
1,51
1,28
1,49
1,70
1,91
Ejemplo 1
Ejemplo 2
Arcos de punzonado APS 70, Fmax = 310 kN
Diámetro del punzón Ø = 18 mm
Espesor del material S = 8 mm
Material C 45, R𝑚 max = 800 N/mm²
Arcos de punzonado APS 70, Fmax = 310 kN
Diámetro del punzón Ø = 21 mm
Espesor del material S = 12 mm
Material S275, R𝑚 max = 510 N/mm²
Cálculo 1:
F = F (S233)  Factor (C45 / S233)
F = 170kN  1,70 = 289 kN
F es menor a Fmax
Cálculo 2:
F = F (S233)  Factor (S275 / S233)
F = 298 kN  1,09 = 324,8 kN
F es mayor a Fmax
¡La fuerza de punzonado alcanza!
¡Fuerza de punzonado demasiado baja!
Por favor elija nuestra APS 120
Tabla de conversión para las unidades de presión bar y psi.
bar
psi
psi
bar
1
14,5
1
0,0689
10
145
100
6,8965
100
1450
1000
68,965
500
7250
5000
344,82
1000
14500
10000
689,65
1200
17400
10500
724,13
