111
RU
nych do wysokiego napięcia. Przewód
ochronny dla zasilania wchodzącego oraz
dla kabla grzewczego podłączony jest
za pomocą zacisku łączącego w puszce.

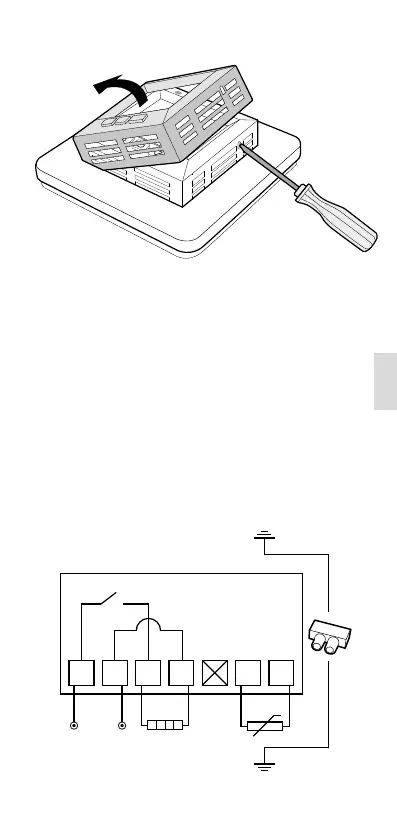

Zobacz schemat obwodowy poniżej.
4. Umieścić termostat w puszce urzą-
dzenia i dokręcić szczelnie za pomocą
wkrętów.
5. Zamocować ramkę i nakładkę.
6. Jeśli termostat montowany jest w ram-
ce wielokomorowej wewnętrzne naroża
tej ramki muszą być usunięte.
LOAD
LOAD
N
L
SENSOR
SENSOR
DO NOT USE
230 V
111
PL
