RUIT
separato per la corrente elettrica.
Ilconduttore di protezione per l’ali-
mentazione in ingresso e per il cavo
di riscaldamento è collegato tramite
una clip di collegamento nella scatola.
Vedere lo schema elettrico che segue.

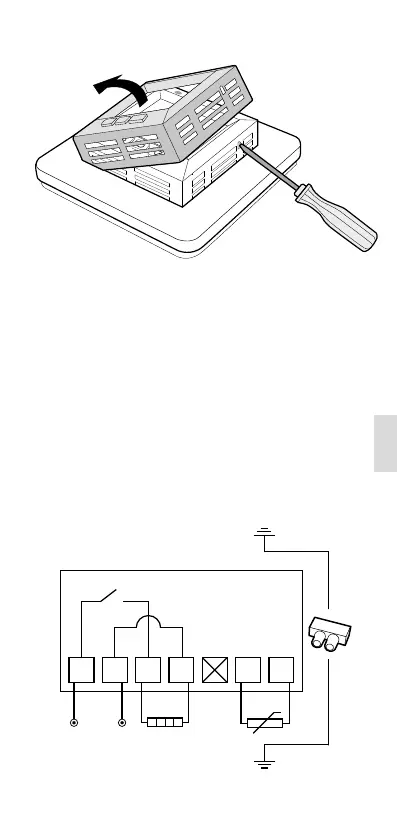

4. Inserire il termostato nella scatola e
serrare saldamente le viti presenti.
5. Montare la cornice e la parte anteriore.
6. Nel caso in cui il termostato sia mon-
tato in una cornice a più vani, rimuove-
re gli angoli interni di questa cornice.
LOAD
LOAD
N
L
SENSOR
SENSOR
DO NOT USE
230 V
137
