FRA

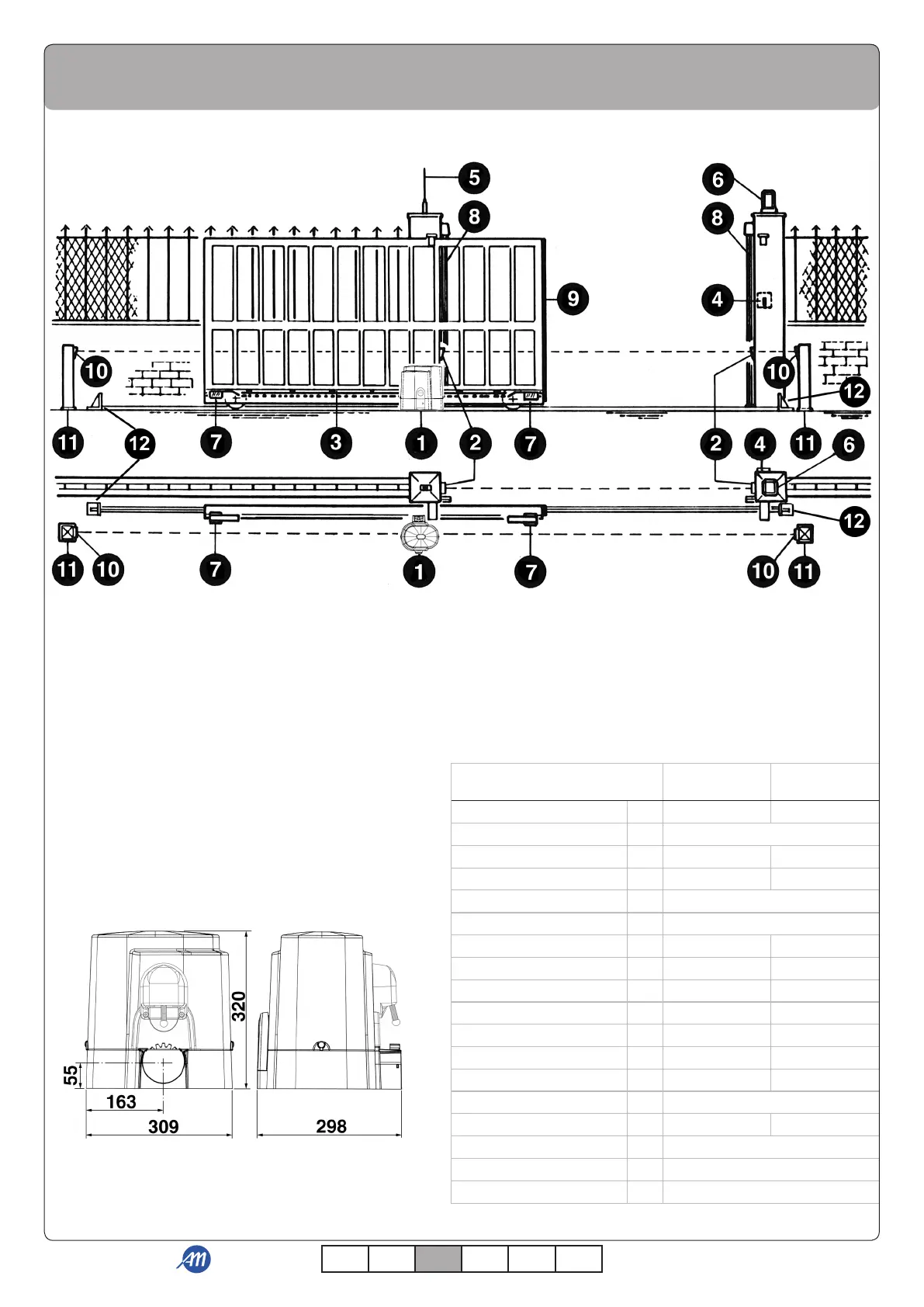

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
1 - Opérateur BIG
2 - Photocellules extérieures
3 - Crémaillère Module 4
4 - Sélecteur à clé
5 - Antenne radio
6 - Feu clignotant
7 - Limiteurs de course (cames)
8 - Nervure mécanique
9 - Nervure pneumatique ou «Photonervure»
10 - Photocellules intérieures
11 - Potelets de support pour photocellules
12 - Arrêts mécaniques
CARACTÉRISTIQUES TECHNIQUES
Opérateurs irréversibles pour portails coulissants dont le poids maximal est de
2200 kg.
Grâce à l’irréversibilité de cet opérateur, le portail ne nécessite aucun type de serrure
électrique pour une fermeture efficace.
Le moteur est protégé par une sonde thermique, qui interrompt momentanément le
mouvement en cas de non-utilisation prolongée.
Mesures en mm
1
CARACTERISTIQUES
TECHNIQUES
BIG 0.8 BIG 2.2
Poids maxi du portail kg 800 2200
Vitesse de traction m/s 0,155/0,18
Force maxi de poussée N 600 1150
Couple maxi Nm 20,4 39
Module crémaillère M 4
Alimentation et frequence 230V~ 50/60Hz
Puissance moteur W 533/510 774/747
Absorption A 2,28/2,25 3,45/3,30
Condensateur µF 12,5 16
Cycles normatifs n° 7 - 38s/2s 12/7 - 64s/2s
Cycles conseillés par jour n° 300 500
Service % 50% 70%
Cycles consécutifs garantis n° 8/6m 15/10m
Type d’huile COMLUBE LHITGREASE EP/GR.2
Poids maximum kg 10,5 14
Bruit db <70
Temperature de travail °C -10 ÷ +55
Indìce de protection IP 44
