REQUIRED ACCESSORIES
BENÖTIGTES ZUBEHÖR
ACCESSOIRES REQUIS
MOUNTING THE COOLING BLOCK - KÜHLERMONTAGE - MONTAGE DU BLOC DE REFROIDISSEMENT
SEE PAGE 22
SIEHE SEITE 22
REGARDEZ À LA PAGE 22
DE FREN

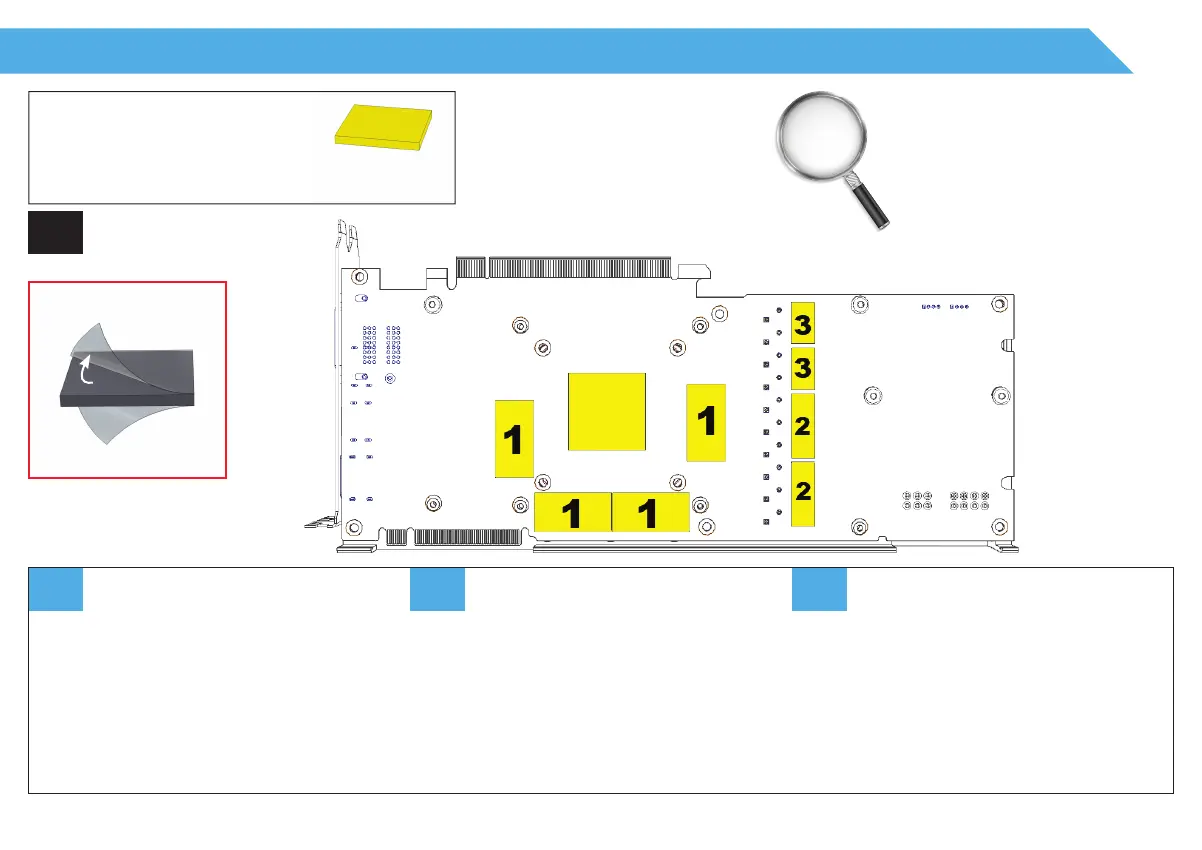

Remove the protective fi lm on both sides of
one of the 30 mm x 30 mm x 3mm pads shown
in yellow and place it on the back of the GPU.
The remaining pads must be cut to size. Place
the pads as shown on the graphic card and do
not forget to remove the protective foil.
Entfernen Sie die beidseitige Schutzfolie eines
der gelb dargestellten 30 mm x 30 mm x 3mm
Pads und platzieren Sie dieses rückseitig der
GPU. Die restlichen Pads müssen zugeschnitten
werden. Legen Sie die Pads wie dargestellt auf
das PCB und vergessen Sie auch hier nicht die
Schutzfolie zu entfernen.
Retirez le fi lm de protection des deux côtés de
l’un des pads thermique de 30 mm x 30 mm
x 3 mm représentés en jaune et placez-le à
l’arrière du GPU. Les pads restants doivent être
coupés. Placez les pads sur la carte graphique
comme indiqué et n’oubliez pas d’enlever le fi lm
protecteur.
5x Pad
30 x 30 x 3 mm
6.
EISBLOCK GPX PLEXI
ONLY
