| EINBAU

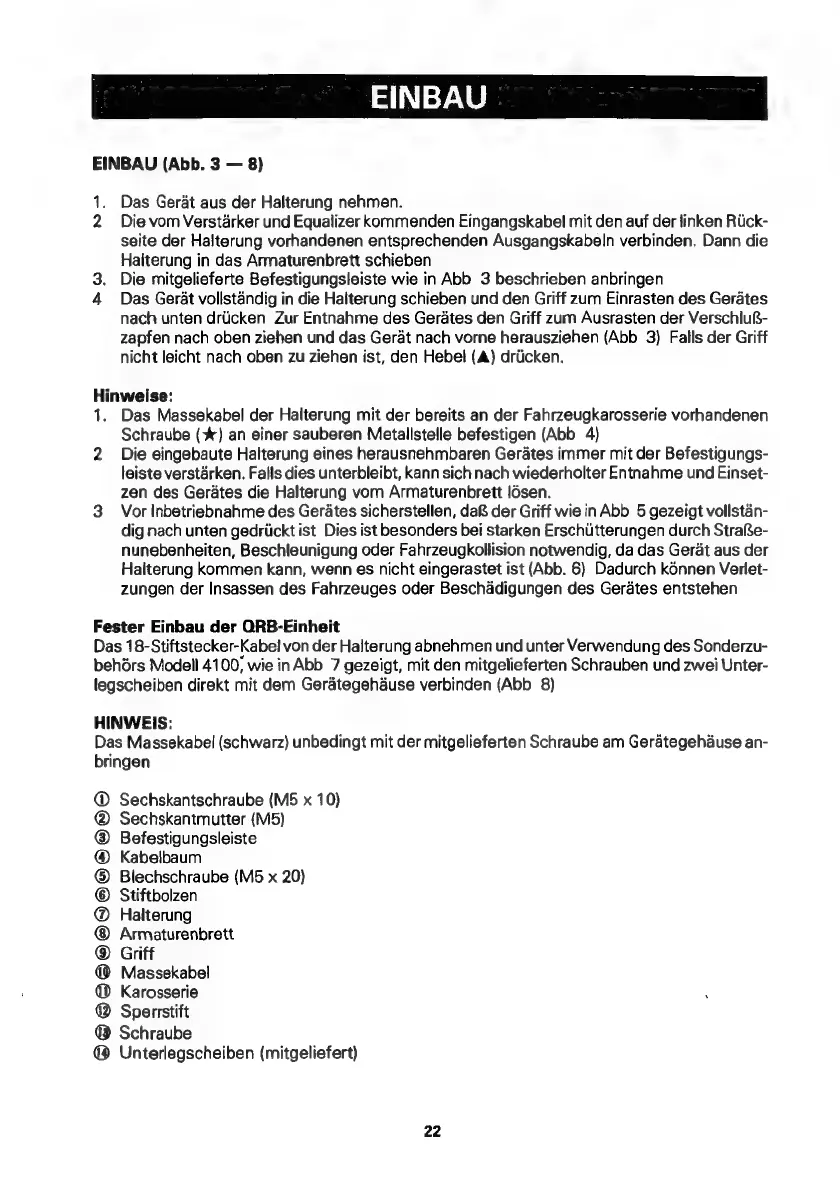

EINBAU (Abb. 3 — 8)
1.
Das Gerat aus der Halterung nehmen.
2 Die vom Verstarker und Equalizer kommenden Eingangskabel mit den auf der linken Riick-
seite der Halterung vorhandenen entsprechenden Ausgangskabeln verbinden. Dann die
Halterung in das Armaturenbrett schieben
3. Die mitgelieferte Befestigungsleiste wie in Abb 3 beschrieben anbringen
4 Das Gert vollstandig in die Halterung schieben und den Griff zum Einrasten des Geradtes
nach unten driicken Zur Entnahme des Gerdtes den Griff zum Ausrasten der VerschluG-
zapfen nach oben ziehen und das Gerat nach vorne herausziehen (Abb 3) Falls der Griff
nicht leicht nach oben zu ziehen ist, den Hebel (A) driicken.
Hinweise:
1. Das Massekabel der Halterung mit der bereits an der Fahrzeugkarosserie vorhandenen
Schraube (%*) an einer sauberen Metallstelle befestigen (Abb 4)
2 Die eingebaute Halterung eines herausnehmbaren Gerates immer mit der Befestigungs-
leiste verstarken. Falls dies unterbleibt, kann sich nach wiederholter Entnahme und Einset-
zen des Gerates die Halterung vom Armaturenbrett |dsen.
3 Vor Inbetriebnahme des Gerates sicherstellen, da der Griff wie in Abb 5 gezeigt vollstan-
dig nach unten gedriicktist Dies ist besonders bei starken Erschutterungen durch StraRe-
nunebenheiten, Beschleunigung oder Fahrzeugkollision notwendig, da das Gerat aus der
Halterung kommen kann, wenn es nicht eingerastet ist (Abb. 6) Dadurch k6nnen Verlet-
zungen der Insassen des Fahrzeuges oder Beschadigungen des Gerdtes entstehen
Fester Einbau der QRB-Einheit
Das 18-Stiftstecker-Kabel von der Halterung abnehmen und unter Verwendung des Sonderzu-
behdrs Modell 4100; wie in Abb 7 gezeigt, mit den mitgelieferten Schrauben und zwei Unter-
legscheiben direkt mit dem Gerategehause verbinden (Abb 8)
HINWEIS:
Das Massekabel (schwarz) unbedingt mit der mitgelieferten Schraube am Geraétegehause an-
bringen
@ Sechskantschraube (M5 x 10)
@® Sechskantmutter (M5)
@ Befestigungsleiste
@® Kabelbaum
® Blechschraube (M5 x 20)
® Stiftbolzen
@ Halterung
Armaturenbrett
® Griff
@ Massekabel
@ Karosserie
® Sperrstift
@ Schraube
@ Unterlegscheiben (mitgeliefert)
