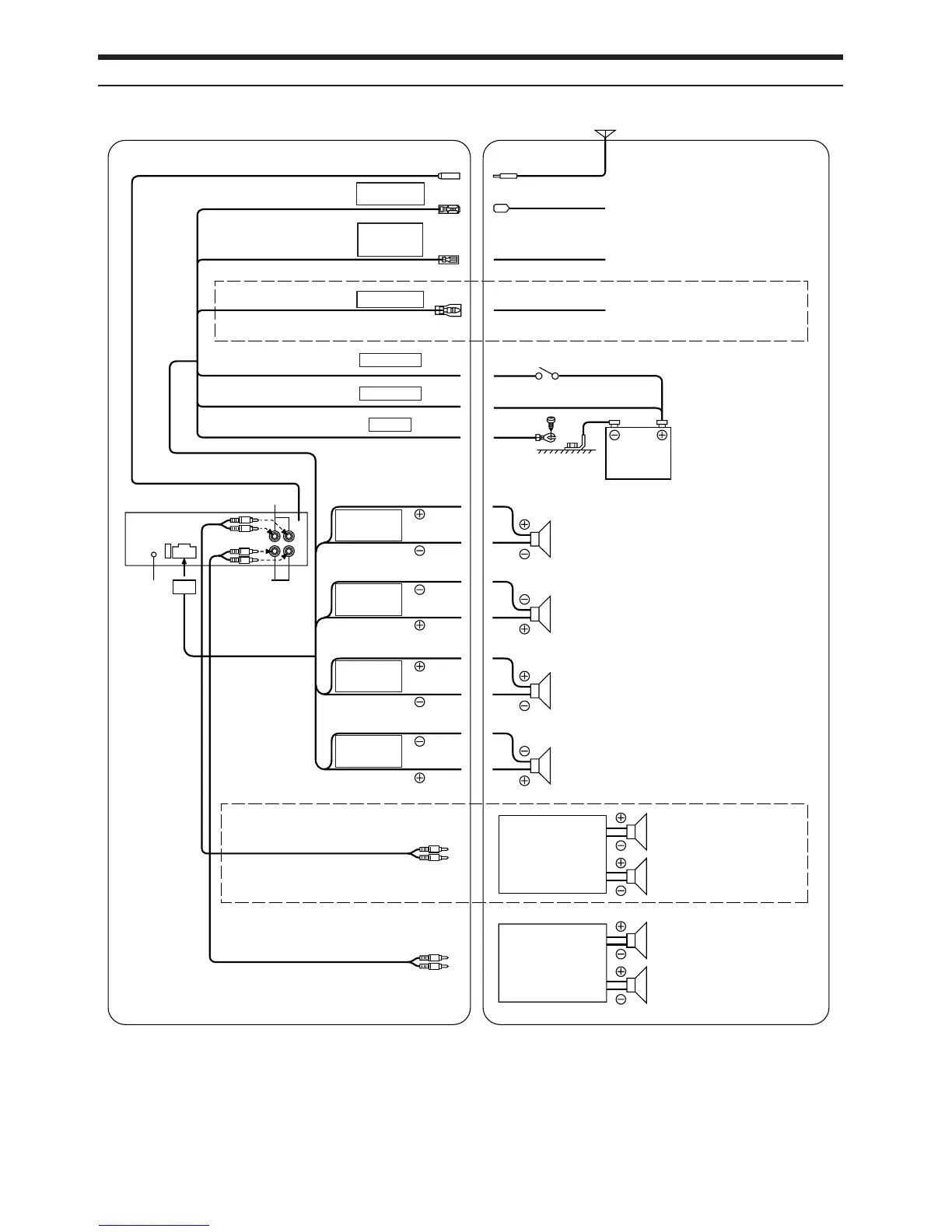

Raccordements
*
1
Si subwoofer est réglé sur OFF: Le son est diffusé par les haut-parleurs arrière.
Si subwoofer est réglé sur ON: Le son est diffusé par le subwoofer.
*
2
Si subwoofer est réglé sur OFF: Le son est diffusé par les haut-parleurs devant.
Si subwoofer est réglé sur ON: Le son est diffusé par le subwoofer.
Pour plus de détails sur le réglage de subwoofer sur ON/OFF, voir « Mise en et hors service du subwoofer » des page 16.
Antenne
Vers l´antenne de puissance
Vers l'amplificateur ou l'égaliseur
Batterie
Devant droit
Arrière droit
Haut-parleurs
Arrière gauche
Devant gauche
Haut-parleurs
Amplificateur
Amplificateur
Devant gauche
Devant droit
(CDE-9845 seulement)
Gris
Gris/
Noir
Violet
Violet/
Noir
Ver t
Ver t/
Noir
Blanc
Blanc/
Noir
Au fil d'éclairage du combiné
d'instruments
CDE-9845:
Arrière ou Haut-parleurs
subwoofer *
1
CDE-9843/CDE-9841:
Devant ou Haut-parleurs
subwoofer *
2
Clé de contact
Rouge
ALLUMAGE
Jaune
BATTERIE
Noir
TERRE
Bleu
ANTENNE
ELECTRIQUE
Bleu/Blanc
MISE EN
SERVICE A
DISTANCE
Orange
ÉCLAIRAGE
(CDE-9845/CDE-9843 seulement)
(), -:
CDE-9845 seulement)
HAUT-PARLEUR
DROIT
AVANT
HAUT-PARLEUR
DROIT
ARRIERE
HAUT-PARLEUR
GAUCHE
ARRIERE
HAUT-PARLEUR
GAUCHE
AVANT
