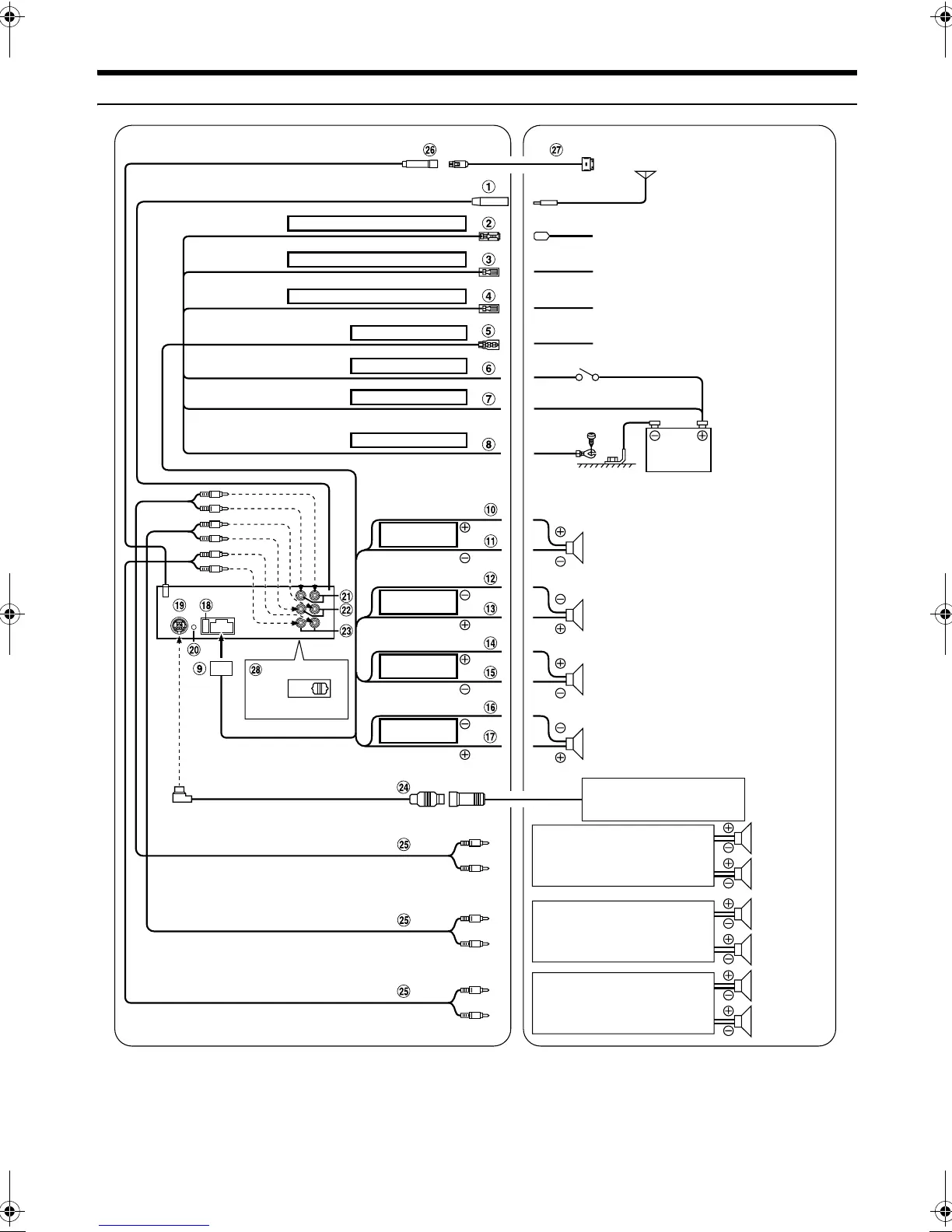

Raccordements
*
1
L’étiquette est apposée sur le dessous de l’appareil.
NORM
Ai-NET
EQ/DIV
*
1
Antenne
Bleu ANTENNE ÉLECTRIQUE
Bleu/Blanc
Orange ÉCLAIRAGE
Rouge ALLUMAGE
Jaune BATTERIE
Noir MASSE
Gris
ENCEINTE AVANT
DROITE
Blanc
Vers l’antenne électrique
Vers l’amplificateur ou l’égaliseur
Vers le téléphone du véhicule
Clé de contact
Batterie
Enceintes
Avant droite
Arrière droite
Arrière gauche
Avant gauche
Changeur CD
(Vendu séparément)
Enceintes
Amplificateur
Amplificateur
Amplificateur
Arrière gauche
Arrière droite
Avant gauche
Avant droite
Subwoofers
Vers l’iPod
Gris/Noir
Violet/Noir
Violet
Vert
Vert/Noir
Blanc/Noir
ENCEINTE
ARRIÈRE DROITE
ENCEINTE
ARRIÈRE GAUCHE
ENCEINTE AVANT
GAUCHE
MISE EN SERVICE À DISTANCE
Vers le fil d’éclairage du tableau de bord
Rose/Noir
ENTRÉE D’INTERRUPTION AUDIO
