Alpine CDE-134HD - Conexiones

35-ES

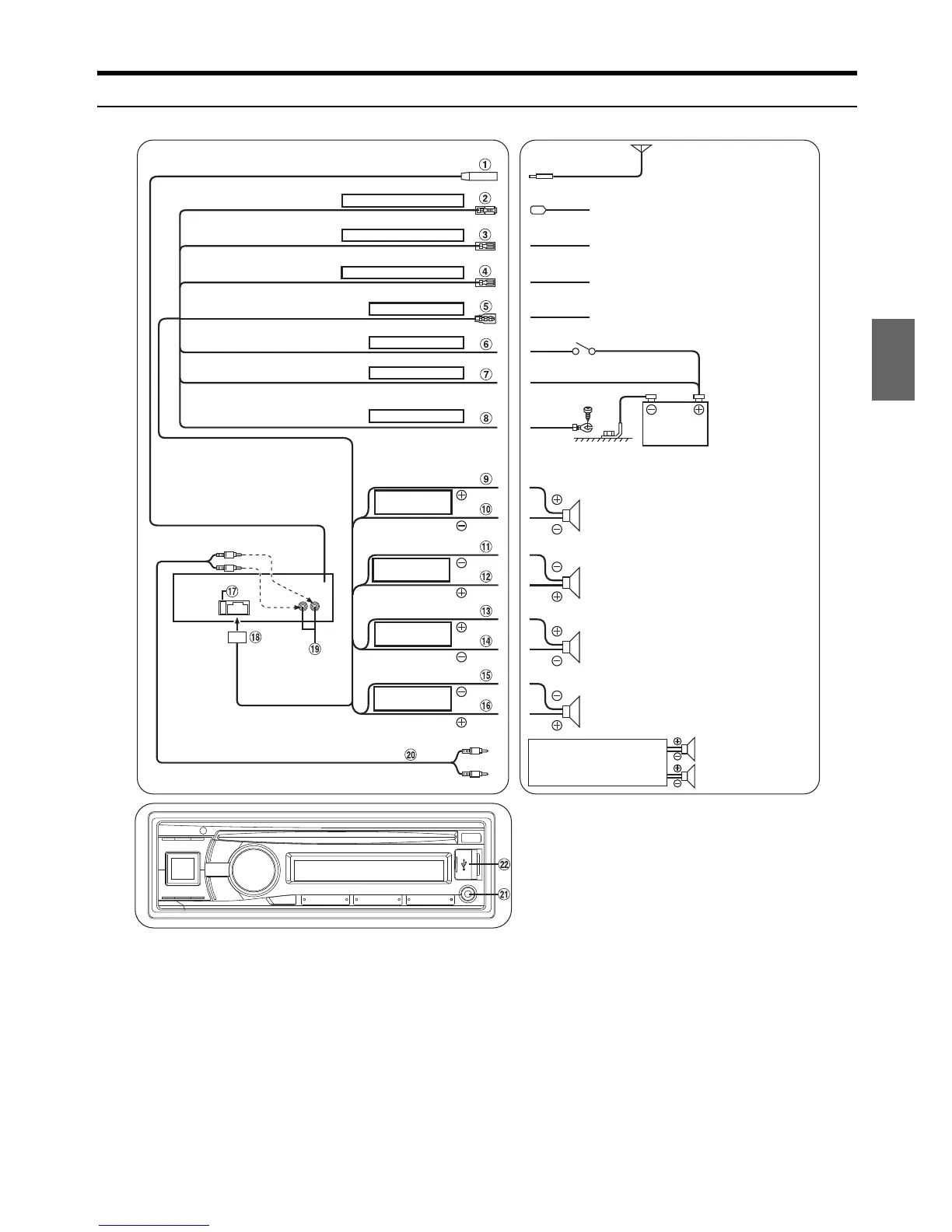

Conexiones
* Cuando el subwoofer está ajustado en OFF: el sonido se emite por los altavoces delanteros. Cuando el subwoofer está ajustado en ON: el sonido se emite
por el subwoofer.
Para obtener más información sobre el ajuste del subwoofer en ON/OFF, consulte “Activación/desactivación del subwoofer” en la página 18.
ILLUMINATION
GND
BATTERY
REMOTE TURN-ON
AUDIO INTERRUPT IN
IGNITION
POWER ANT
Amplicador
(Azul)
A la antena eléctrica
(Azul/Blanco)
Al amplicador
(Rosa/Negro)
Al teléfono del vehículo
(Naranja)
Al cable de iluminación del conjunto de
instrumentos
(Rojo)
Llave de contacto
(Amarillo)
(Negro)
Batería
(Gris)
Altavoces
ALTAVOZ FRONTAL
DERECHO
Frontal derecho
(Gris/Negro)
(Violeta/Negro)
ALTAVOZ POSTERIOR
DERECHO
Posterior derecho
(Violeta)
(Verde)
ALTAVOZ POSTERIOR
IZQUIERDO
Posterior izquierdo
(Verde/Negro)
(Blanco/Negro)
ALTAVOZ FRONTAL
IZQUIERDO
Frontal izquierdo
Altavoces
(Blanco)
Frontales o subwoofers*
Antena
