28
01.05CDE174BT-QRG.fm
ALPINE CDE-174BT 68-21627Z79-A (EN/DE/FR)
2
When your vehicle has the Bracket, mount the long
hex bolt onto the rear panel of the CDE-174BT/
CDE-173BT/UTE-72BT and put the Rubber Cap on
the hex bolt.
• For the screw *, provide a proper screw to the chassis
installing location.
3
Slide the CDE-174BT/CDE-173BT/UTE-72BT into
the dashboard until it clicks. This ensures that the
unit is properly locked and will not accidentally
come out from the dashboard.
*

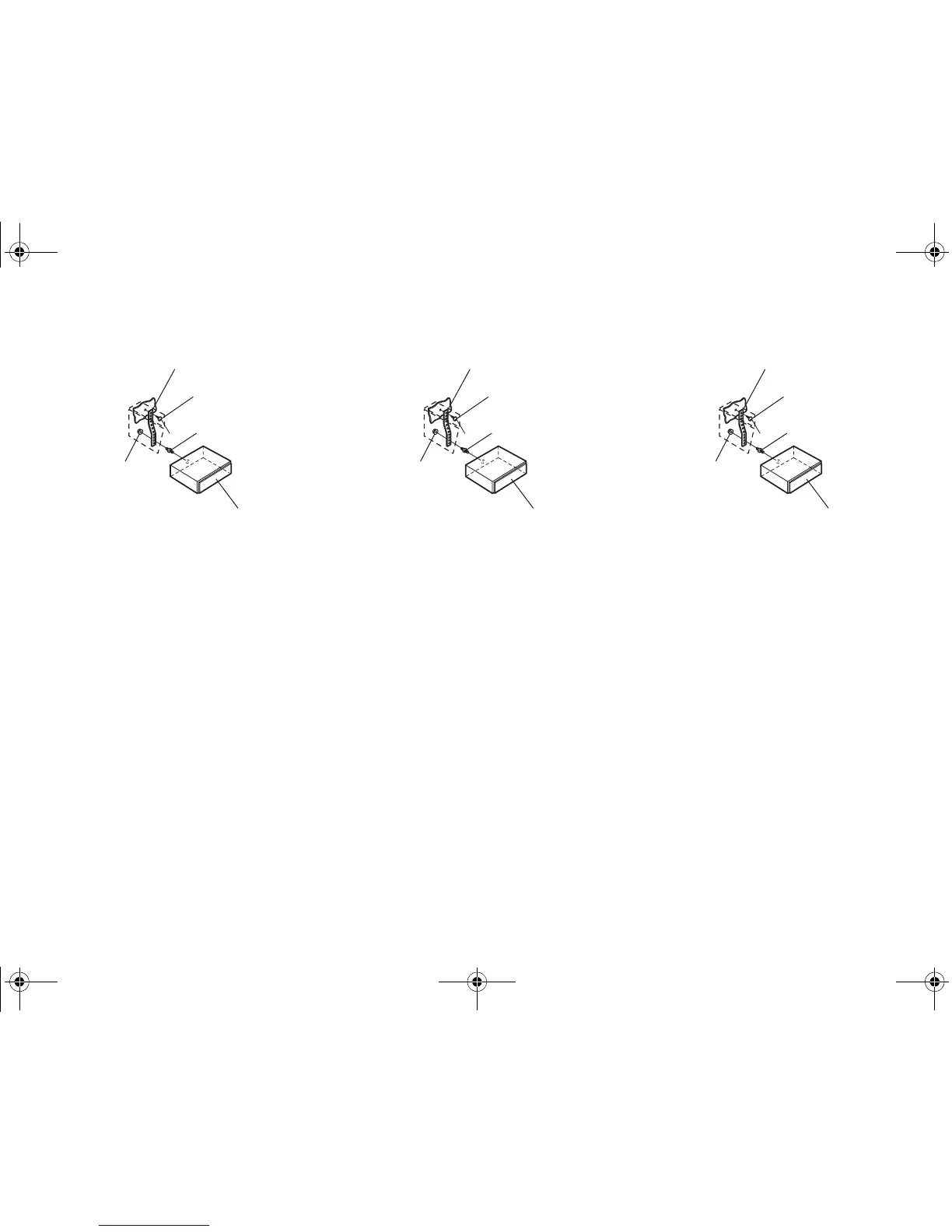

Metal Mounting Strap
Screw
Bolt Stud
This unit
Hex Nut (M5)
2
Falls Ihr Fahrzeug mit einer Stützhalterung
versehen ist, drehen Sie die lange
Sechskantschraube in die Rückseite des
CDE-174BT/CDE-173BT/UTE-72BT und stecken
danach die Gummikappe auf den Schraubenkopf.
• Als Schraube * verwenden Sie eine geeignete Schraube
für die Chassis-Gehäusebefestigung.
3
Schieben Sie das CDE-174BT/CDE-173BT/
UTE-72BT in das Armaturenbrett. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus
dem Armaturenbrett gezogen wird.
*
Befestigungsstrebe
Schraube
Stiftschraube
Dieses Gerät
Sechskantmutter (M5)
2
Si votre véhicule possède un support, installez le
long boulon à tête hexagonale sur le panneau
arrière du CDE-174BT/CDE-173BT/UTE-72BT, puis
placez le capuchon de caoutchouc sur le boulon.
• Pour la vis *, procurez-vous une vis appropriée à
l’emplacement d’installation du châssis.
3
Insérez le CDE-174BT/CDE-173BT/UTE-72BT dans
le tableau de bord jusqu’à ce que vous entendiez
un clic. De cette façon, l’appareil sera
convenablement fixé et ne risquera pas de tomber
accidentellement du tableau de bord.
*
Attache de montage en métal
Vis
Tige filetée
Cet appareil
Écrou hexagonal
(M5)
01.00CDE174BT-QRG.book Page 28 Wednesday, October 31, 2012 1:39 PM
