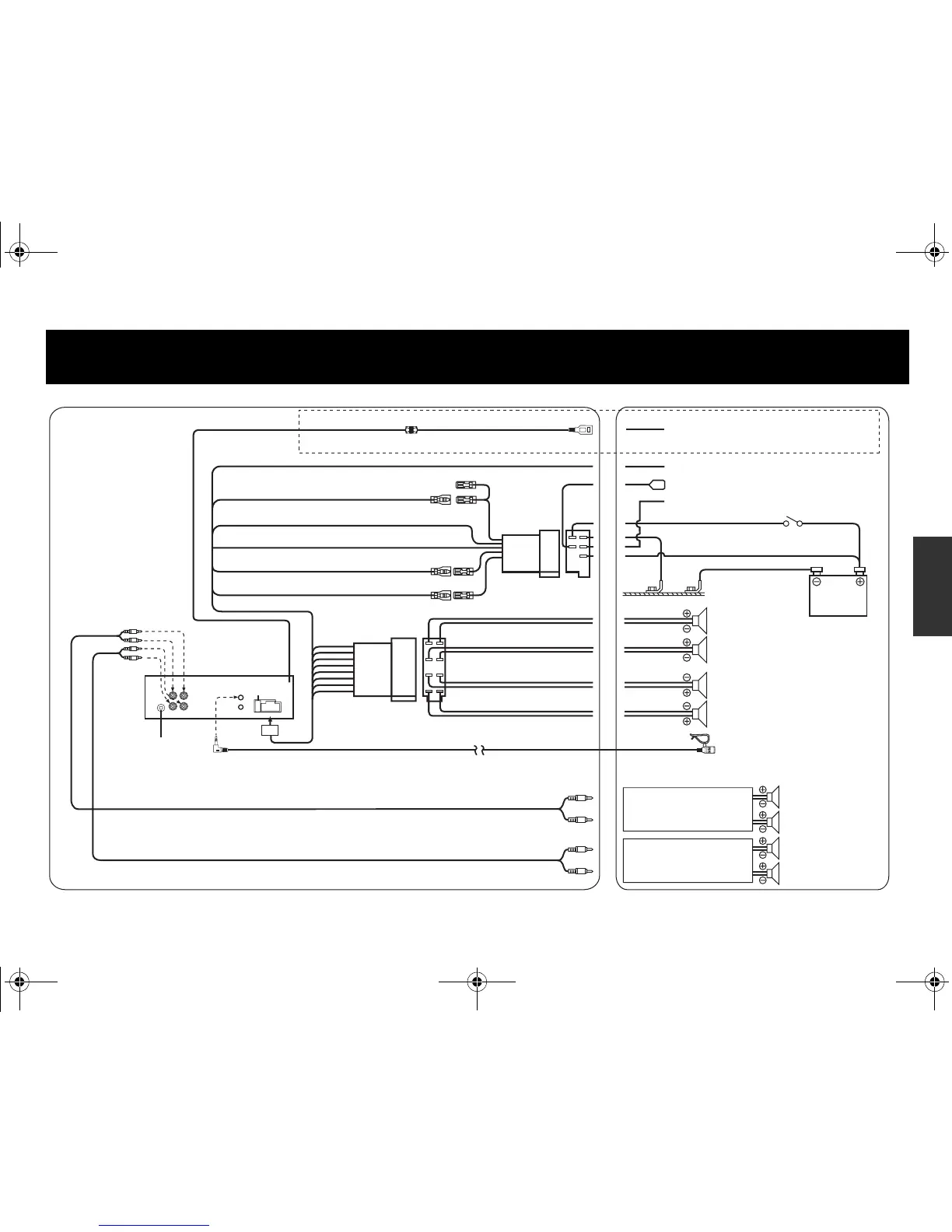

Alpine CDE-173BT - Conexiones; Collegamenti; Anslutningar

29
01.05CDE174BT-QRG.fm
ALPINE CDE-174BT 68-21627Z79-A (ES/IT/SE)
A la memoria USB/iPod/iPhone (solo CDE-174BT) /
Alla memoria USB/iPod/iPhone (solo CDE-174BT) /
Till USB-minne/iPod/iPhone (endast CDE-174BT)
A la antena eléctrica / All’antenna automatica /
Till motorantenn
Ignition Key
(Amarillo) / (Giallo) / (Gul)
(Verde/Negro) / (Verde/Nero) / (Grön/Svart)
(Blanco) / (Bianco) / (Vit)
(Blanco/Negro) / (Bianco/Nero) / (Vit/Svart)
(Violeta/Negro) / (Viola/Nero) / (Violett/Svart)
Battery
Speakers
Rear Left
Front Left
Front Right
Rear Right
Front
Speakers
(Verde) / (Verde) / (Grön)
Al amplificador / All’amplificatore / Till förstärkare
Amplifier
(Naranja) / (Arancione) / (Orange) DIMMER
(Azul/Blanco) / (Blu/Bianco) / (Blå/Vit) REMOTE TURN-ON
(Rojo) / (Rosso) / (Röd) IGNITION
(Negro) / (Nero) / (Svart) GND
(Azul) / (Blu) / (Blå) POWER ANT
BATTERY
(Gris/Negro) / (Grigio/Nero) / (Grå/Svart)
(Violeta) / (Viola) / (Violett)
FUSE 10A
(Gris) / (Grigio) / (Grå)
Antenna Receptacle
Al cable de iluminación del conjunto de instrumentos /
Al cavo dell’illuminazione della plancia portastrumenti /
Till instrumentklustrets belysningsledning
Amplifier
Rear or Subwoofers
Micrófono (suministrado) / Microfono
(in dotazione) / Mikrofon (medföljer)
Solo CDE-174BT / Solo CDE-174BT / Endast CDE-174BT
Conexiones / Collegamenti / Anslutningar
