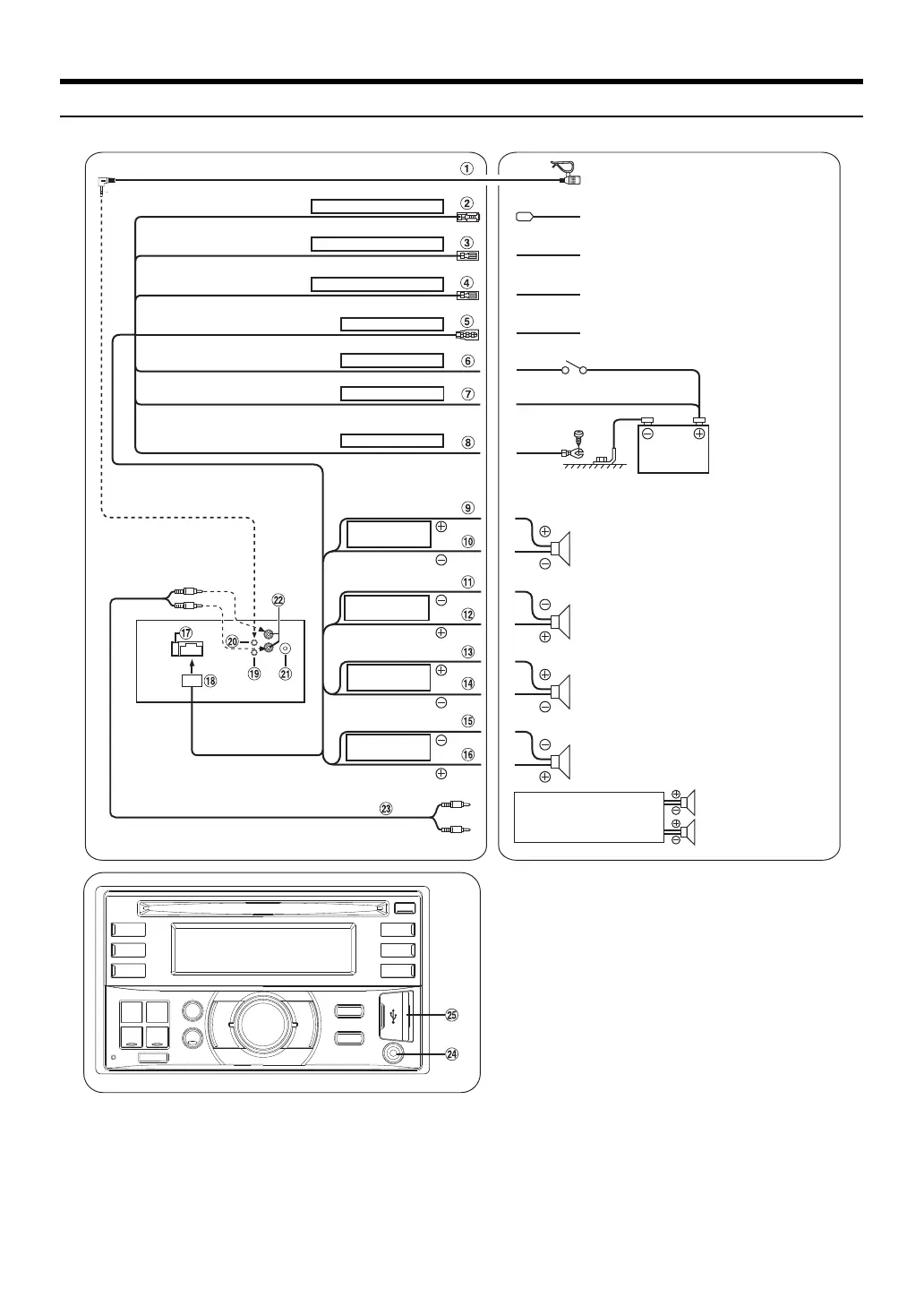

Alpine CDE-W235BT - Wiring Connections Diagram; Main Unit Connections

42-ES
Conexiones
* Cuando el subwoofer está ajustado en OFF: El sonido se emite por los altavoces delanteros. Cuando el subwoofer está ajustado en ON: El sonido se emite
por el subwoofer.
Para obtener más información sobre el ajuste del subwoofer en ON/OFF, consulte “Activación/desactivación del subwoofer” en la página 18.
AUDIO INTERRUPT IN
REMOTE TURN-ON
IGNITION
GND
POWER ANT
ILLUMINATION
BATTERY
SPEAKER
RIGHT FRONT
SPEAKER
RIGHT REAR
SPEAKER
LEFT REAR
SPEAKER
LEFT FRONT
Micrófono (incluido)
A la antena eléctrica
Al amplicador
No se usa
Al cable de iluminación del conjunto de
instrumentos
Llave de contacto
(Rosa/Negro)
(Azul/Blanco)
(Rojo)
(Negro)
(Azul)
Amplicador
Batería
Altavoces
Posterior izquierdo
Frontal izquierdo
Frontal derecho
Posterior derecho
Altavoces
Frontales o subwoofers*
(Verde)
(Verde/Negro)
(Blanco)
(Blanco/Negro)
(Gris/Negro)
(Gris)
(Violeta/Negro)
(Violeta)
(Naranja)
(Amarillo)
