Alpine PMX-T320 - Speaker Input System Details; Speaker Input Leads System Configuration

13
ALPINE PMX-T320 68-10872Z47-A (EN/FR/ES)
EspañolFrançaisEnglish
White
White/Black
Gray
Gray/Black
LLRR
White
Gray
White/Black
Gray/Black
• Speaker Input Leads System
(Right side/
Côté droit/
Lado derecho)
NOTE/REMARQUE/NOTA:
7 Speaker Level Input Connector/Connecteur d’entrée de
niveau de haut-parleur/Conector de entrada de nivel
del altavoz
• See page 8./Se reporter à la page 8./Vea la página 8.
} Use either RCA line level or speaker level
inputs. Do not connect both at the same
time.
!
"
#
7

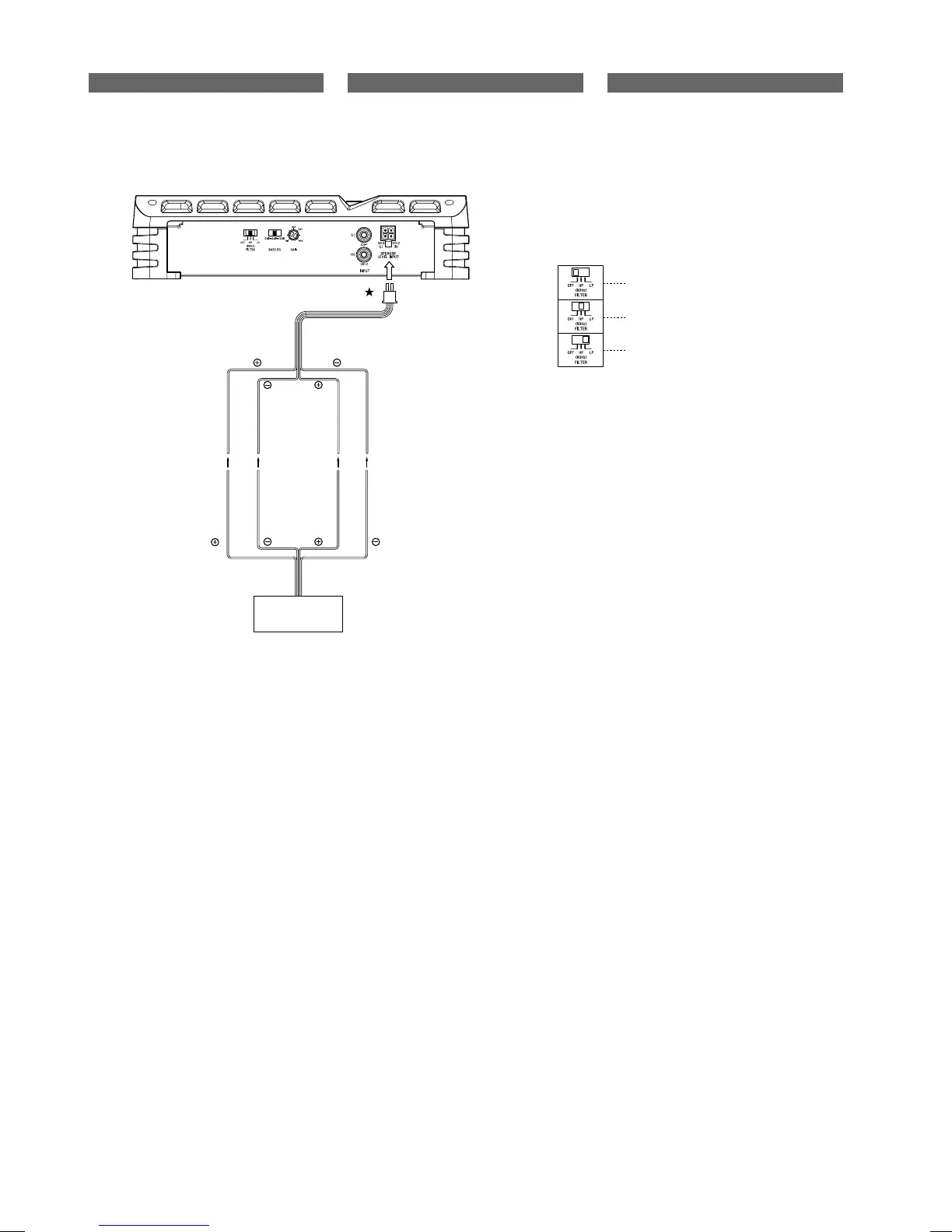

Fig. 8
7 Speaker Level Input Connector
9 Left Speaker (White (+))
! Left Speaker (White/Black (–))
" Right Speaker (Gray (+))
# Right Speaker (Gray/Black (–))
+ Head Unit, etc.
7 Conector de entrada de nivel del altavoz
9 Altavoz izquierdo (Blanco (+))
! Altavoz izquierdo (Blanco/Negro (–))
" Altavoz derecho (Gris (+))
# Altavoz derecho (Gris/Negro (–))
+ Unidad principal, etc.
7 Connecteur d’entrée de niveau de haut-
parleur
9 Haut-parleur gauche (Blanc (+))
! Haut-parleur gauche (Blanc/Noir (–))
" Haut-parleur droit (Gris (+))
# Haut-parleur droit (Gris/Noir (–))
+ Unité principale, etc.
Full Range/Pleine bande/Pleno alcance
High Pass/Passe-haut/Paso alto
Low Pass/Passe-bas/Paso bajo
9
+
• Système des conducteurs d’entrée
de haut-parleur
• Sistema de conductores de entrada
de altavoz
} Utiliser les entrées de niveau de ligne
RCA ou de niveau de haut-parleur.
Jamais les connecter à la fois.
} Utilice las entradas de nivel de altavoz o
de nivel de línea RCA. No conecte las
dos al mismo tiempo.
