Précautions concernant les câbles d’alimentation
Utilisez la taille de câble spécifiée en fonction de la capacité totale du fusible de l’amplificateur à installer et
de la longueur de câble.
Pour plus d’informations sur la taille de câble à utiliser, reportez-vous à la rubrique « Précautions concernant
le raccordement des câbles d’alimentation » et à l’exemple de raccordement suivant.

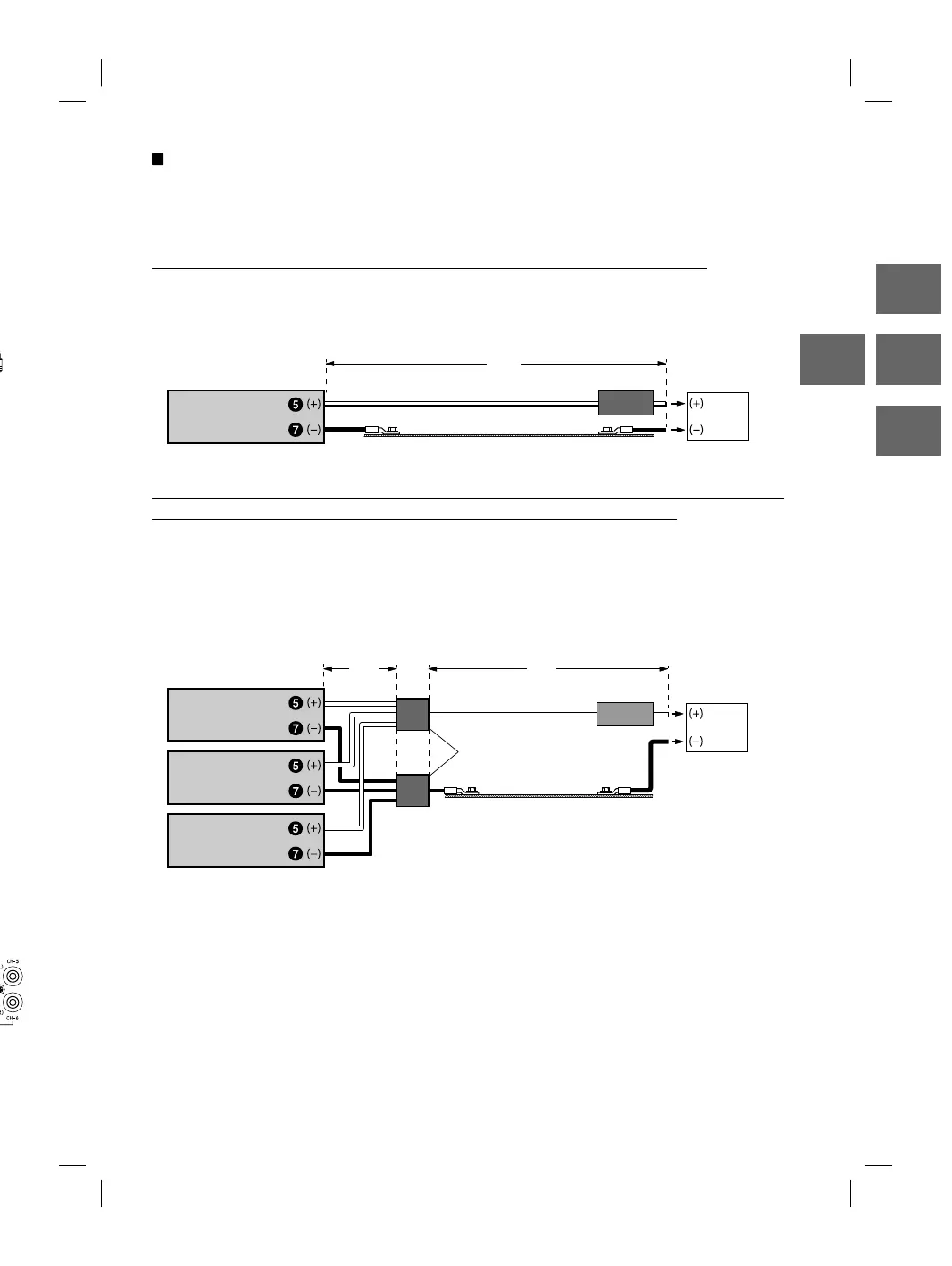

Exemple de raccordement lors de l’installation d’un seul amplificateur
• Lorsque le câble qui relie l’amplificateur à la batterie du véhicule est de 5 m
Taille de câble utilisée pour (A) : 4 AWG/21 mm
2
• Capacité du fusible externe : elle doit être égale ou supérieure à la capacité du fusible de l’amplificateur
Supérieure ou égale à 90A
(A)
Fusible externe
Châssis du véhicule
Batterie du véhicule
Amplificateur
Exemple de raccordement lors de l’installation de deux amplificateurs, l’un avec
une capacité de fusible de 80A et l’autre avec une capacité de 90A
• Lorsque le câble qui relie chaque amplificateur au répartiteur est de 1 m
Taille de câble utilisée pour (B) : 4 AWG/21 mm
2
• Lorsque le câble qui relie le répartiteur à la batterie du véhicule est de 4 m
Taille de câble utilisée pour (C) : 1/0 AWG/53 mm
2
• Capacité du fusible externe : elle doit être égale ou supérieure à la capacité totale du fusible du nombre
d’amplificateurs installés
80 A + 80 A + 90 A = supérieure ou égale à 250A
Répartiteur
(B)
(P. ex., 80 A)
Amplificateur
Châssis du véhicule
Fusible externe
Batterie du véhicule
Amplificateur
Amplificateur
(P. ex., 80 A)
P. ex., 90 A)
(C)
REMARQUE :
• Si la longueur du câble d’alimentation et du câble de mise à la terre est supérieure à 1 m ou si vous
raccordez plusieurs amplificateurs, vous devez utiliser un répartiteur.
