ALPINE R-A90S 68-35792Z94-A (EN/FR/ES)
19-ES
EN
FR
ES
a
el
a
u
nidad.
e
e
ndido
R
e
para
C
C.
e
sario si
nteado.
Precauciones sobre los cables de la fuente de alimentación
Utilice el tamaño de cable especificado según la capacidad total del fusible del amplificador que va a
instalar y la longitud correcta del cable.
Para obtener más información sobre el tamaño del cable que debe utilizar, consulte las “Precauciones al
conectar los cables de la fuente de alimentación” suministradas y el siguiente ejemplo de conexión.

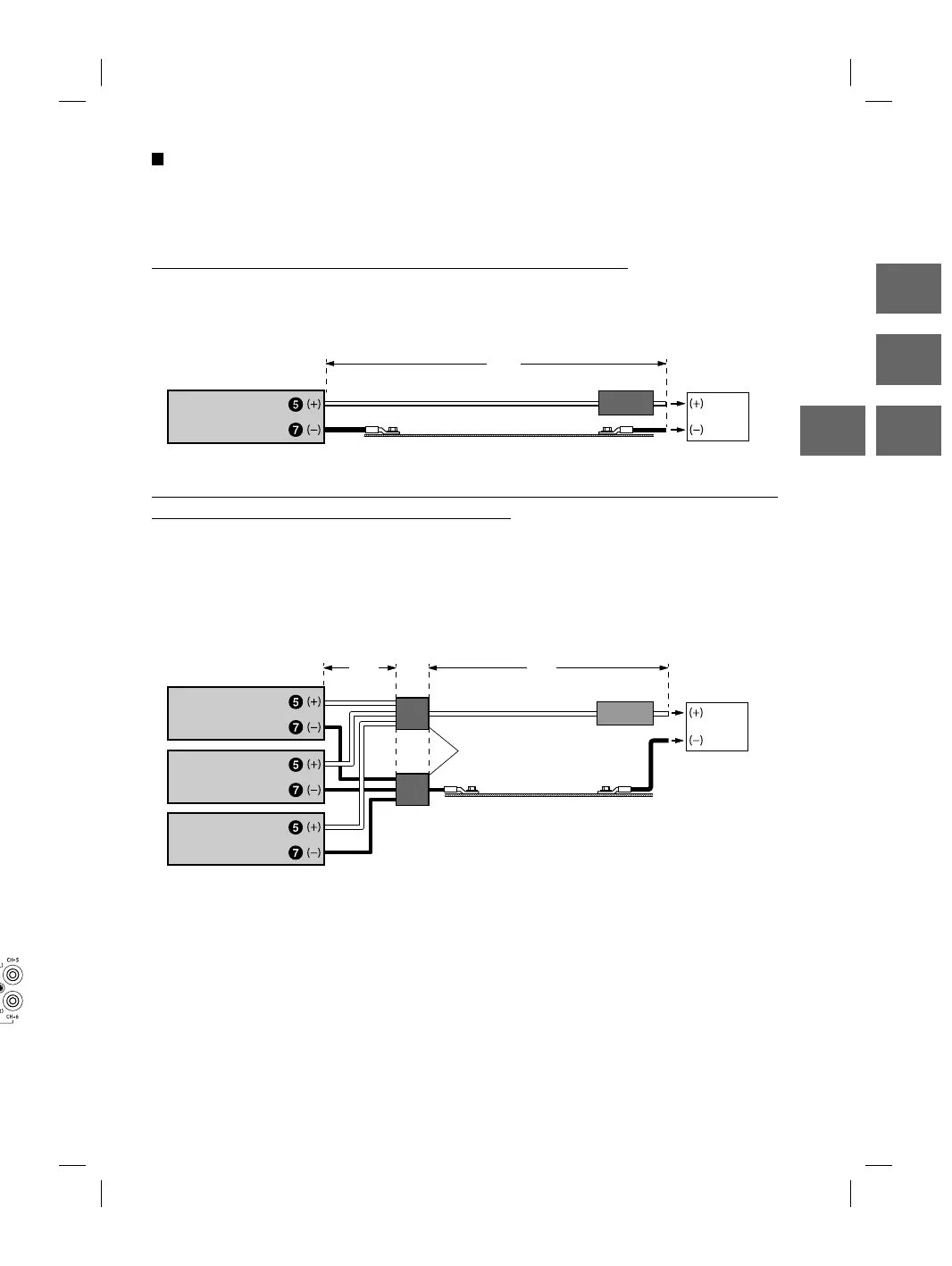

Ejemplo de conexión cuando se instala solo un amplificador
• Cuando el cable desde el amplificador hasta la batería del vehículo mide 5 m
Tamaño de cable utilizado para (A): 4 AWG/21 mm
2
• Capacidad del fusible externo: debe ser igual o mayor que la capacidad del fusible del amplificador
Igual o por encima de 90 A
(A)
Fusible externo
Chasis del vehículo
Batería del vehículo
Amplificador
Ejemplo de conexión cuando se instalan dos amplificadores con una capacidad
del fusible de 80 A y un amplificador con 90 A
• Cuando el cable desde cada amplificador hasta el bloque de distribución mide 1 m
Tamaño de cable utilizado para (B): 4 AWG/21 mm
2
• Cuando el cable desde el bloque de distribución hasta la batería del vehículo mide 4 m
Tamaño de cable utilizado para (C): 1/0 AWG/53 mm
2
• Capacidad del fusible externo: igual o mayor que la capacidad total del fusible del número de
amplificadores instalados
80 A + 80 A + 90 A = igual o por encima de 250 A
Bloque de distribución
(B)
(ejemplo: 80 A)
Amplificador
Chasis del vehículo
Fusible externo
Batería del vehículo
Amplificador
Amplificador
(ejemplo: 80 A)
(ejemplo: 90 A)
(C)
NOTA:
• Si la longitud de los cables de tierra y de alimentación supera 1 m, o si conecta más de un amplificador,
deberá utilizar un bloque de distribución.
