35
Tischplattenmontage

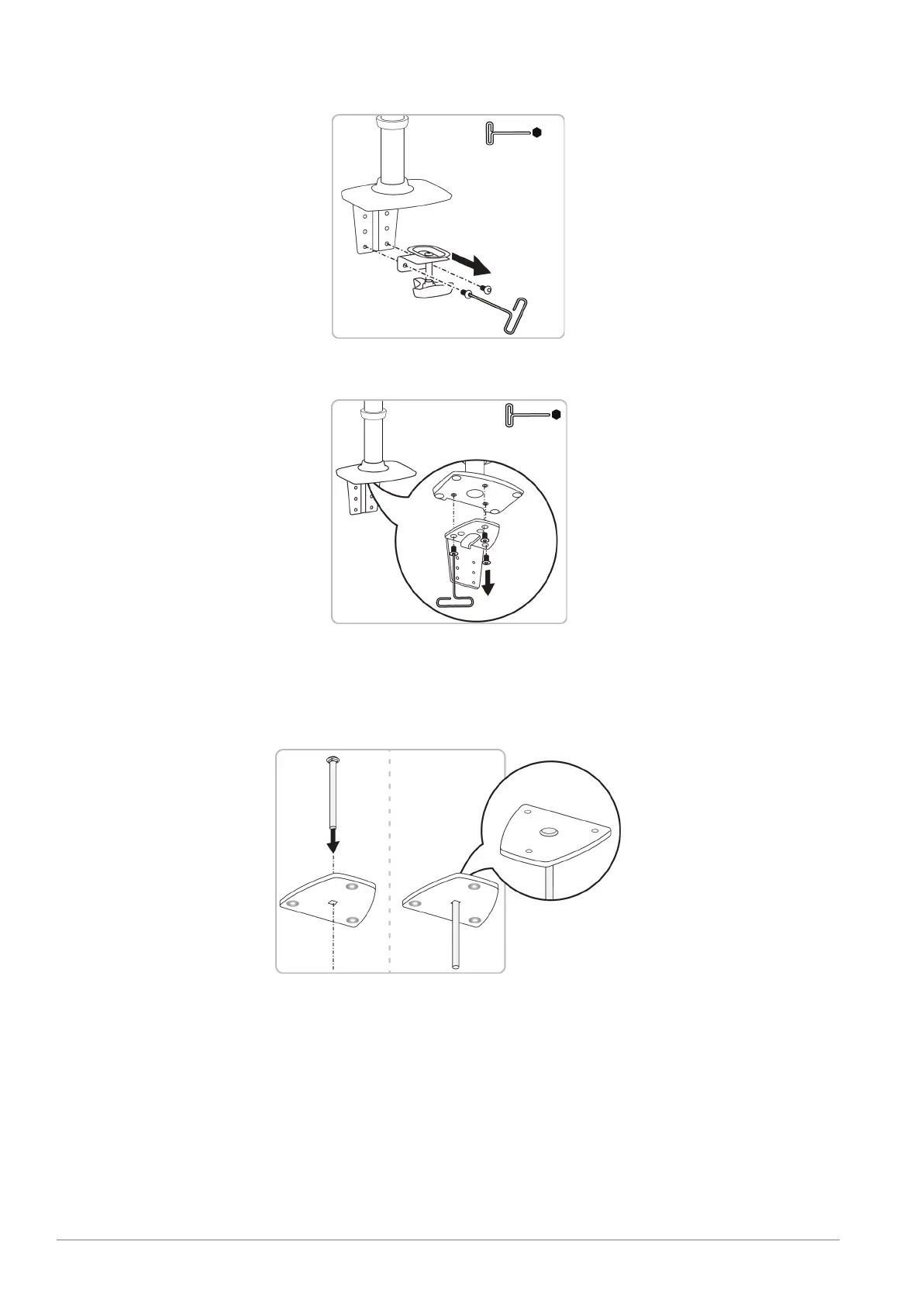

Schritt A: Die Montageklemme von der Klemmhalterung am Fuß abnehmen.
Schritt B: Klemmhalterung vom Fuß abnehmen. Die abgenommenen Schrauben
aufbewahren. Sie werden später benötigt.
Schritt C: Sicherstellen, dass die Seite der Schraubhalterung mit den eingesenkten
Schraublöchern nach unten zeigt. Die M8 × 7,62 cm Schraube durch das quadratische Loch in
der Mitte der Schraubhalterung einsetzen.
Hinweis: Damit die 7,62 cm Schraube nicht in den Fuß fällt, die Flügelmutter vorübergehend
anbringen, um die Schraube festzuhalten.
4 mm
4 mm
