36

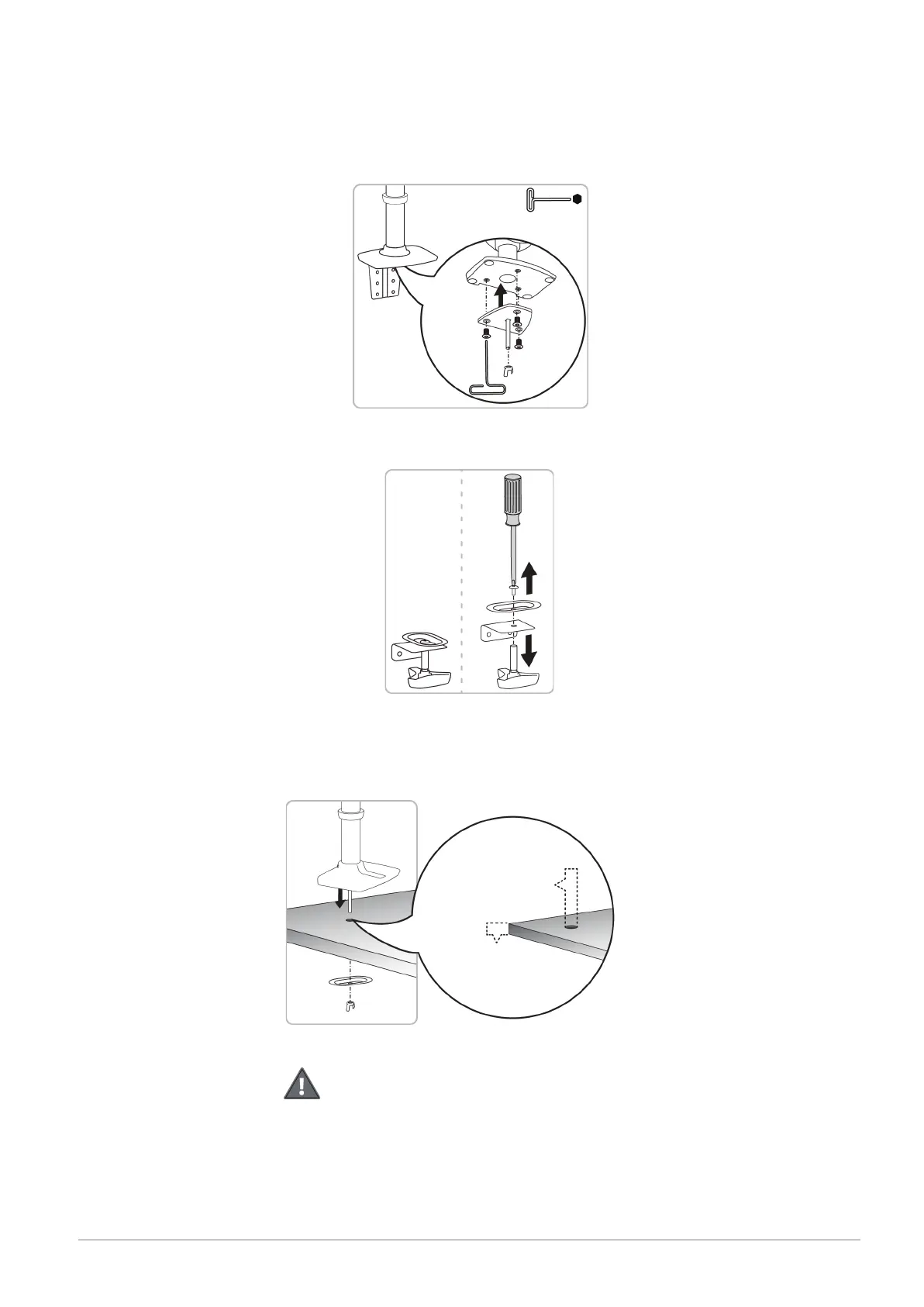

Schritt D: Schraubhalterung mit den 3 Schrauben, die von der Klemmhalterung abgenommen
wurden, am Fuß befestigen.
Hinweis: Wenn die Schrauben nicht bündig an der Schraubhalterung anliegen, wurde die
Schraubhalterung verkehrt herum angebracht. In dem Falle müssen diese Schrauben und die
M8 × 7,62 cm Schraube entfernt, die Schraubhalterung umgedreht und dann alle Schrauben
wieder angebracht werden.
Schritt E: Klemmplatte von der Klemmhalterung unter Verwendung eines
Kreuzschraubenziehers abnehmen.
Schritt F: Den Fuß über dem Loch in der Montageoberfläche zentrieren und dann von der
Unterseite der Montageoberfläche die zuvor entfernte Klemmplatte auf die M8 × 7,62 cm
Schraube schieben. Die Klemmplatte mit der Flügelmutter an der Schraube befestigen.
Hinweis: Die M8 × 7,62 cm Schraube muss im Loch zentriert sein.
Vorsicht: Um eine sichere Befestigung des
Arms zu gewährleisten und Beschädigungen zu
vermeiden, müssen der Fuß und die
Klemmplatte mit der Montageoberfläche auf
beiden Seiten des Loches Kontakt haben.
4 mm
8 bis
51 mm
57 mm
