INSTALLATIE

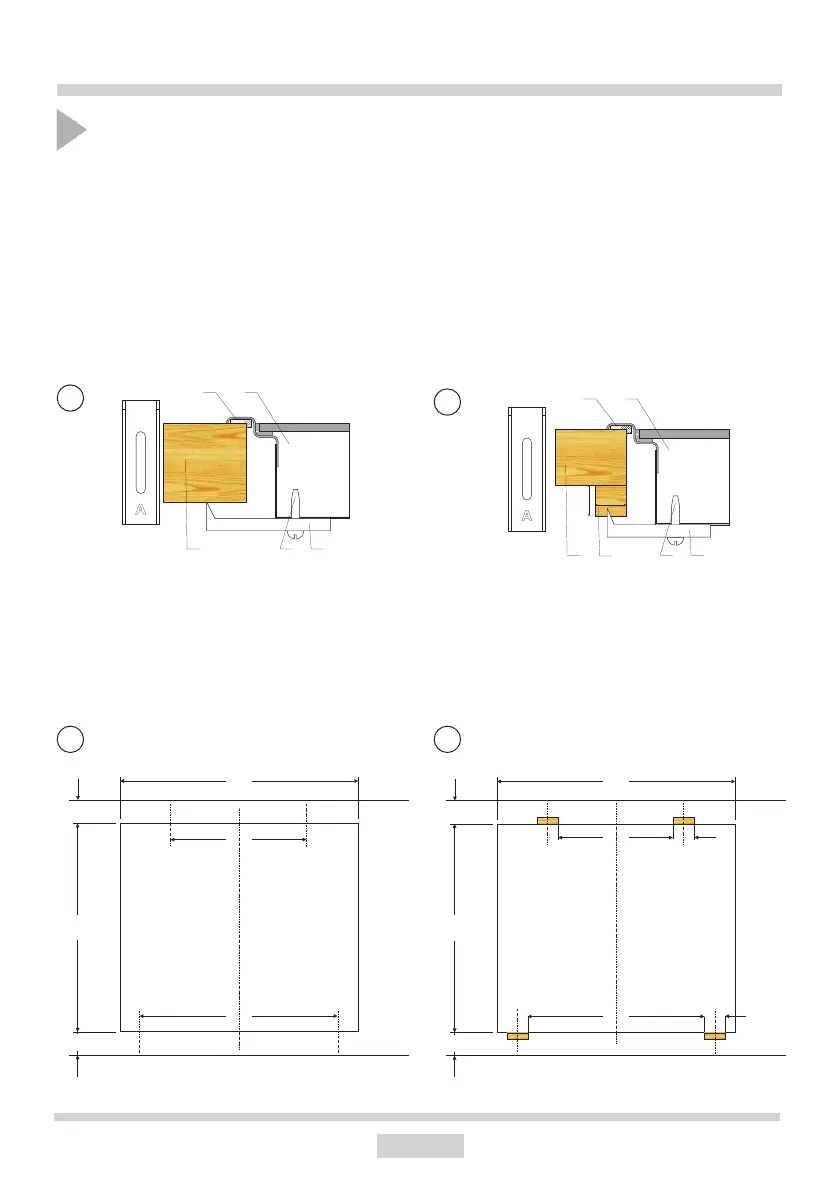

Montage van de plaat in het meubelblad
● Bij een blad met een dikte van 38 mm moet u 4 bevestigingsgrepen „A” gebruiken om de
plaat te bevestigen. De montagewijze is opgegeven op g. 2 en 3. Bij een blad met een
dikte van 28 mm moet u naast de bevestigingsgrepen “A” nog 4 houten blokjes met een
afmeting van 15x15x50 mm gebruiken. De montagewijze is opgegeven op g. 4 en 5.
● Controleer of de pakking goed tegen de plaat aansluit.
● Draai de bevestigingsgrepen lichtjes aan de onderkant van de plaat.
● Reinig het blad, plaats de plaat in de opening en druk ze tegen het blad aan.
● Plaats de bevestigingsgrepen loodrecht op de randen van de plaat en draai ze stevig aan.
1 - meubelblad
2 - schroef
3 - bevestigingsgreep
4 - kookplaat
5 - pakking van de plaat
2
1 - meubelblad
2 - schroef
3 - bevestigingsgreep
4 - kookplaat
5 - pakking van de plaat
6 - houten blokje
4
3
320
560
490
min
60
min
50
466
560
416 50
490
min
60
min
50
270
50
5
54
321
54
321
15
15
6
