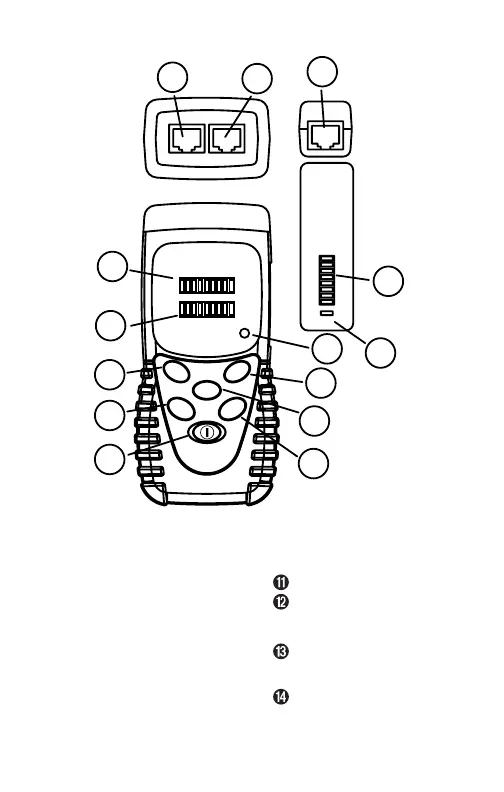

➊
Prise RJ45 de l’extrémité
émission (SORTIE).
➋
Prise RJ45 de l’extrémité
réception (ENTREE).
➌
Voyants indicateurs de
l’extrémité émission
(SORTIE) Vert.
➍
Voyants indicateurs de
l’extrémité réception
(ENTREE) Rouge.
➎
Bouton d’analyse automatique.
➏
Bouton de test manuel.
➐
Bouton marche/arrêt.
➑
Bouton de test de pile.
➒
Maintien d’affichage.
➓
Bouton d’analyse manuelle.

Indicateur de pile faible.

Voyant indicateur du module
de raccordement distant : fil
de terre.

Voyants indicateurs du module
de raccordement distant : lignes
de données.

Prise RJ45 du module de
raccordement distant.
