10. Adapterdel B x3
11. M6 bricka x3
12. 5 mm insexnyckel x1
13. 4 mm insexnyckel x1
14. 6 mm Lång skruv x3
15. Betongplugg x3
16. M6 bricka x6
17. Skruv m. distansbricka x3
Alla medföljande delar är endast ämnade för att
användas med denna produkt. Att använda andra
delar är inte tilllåtet. Om någon del saknas, eller är
defekt, kontakta din återförsäljare.
Samla ihop armarna, och
fäst dem i projektorfästets
botten. Använd skruv M6 (7),
brickor (11) och brickor (16).

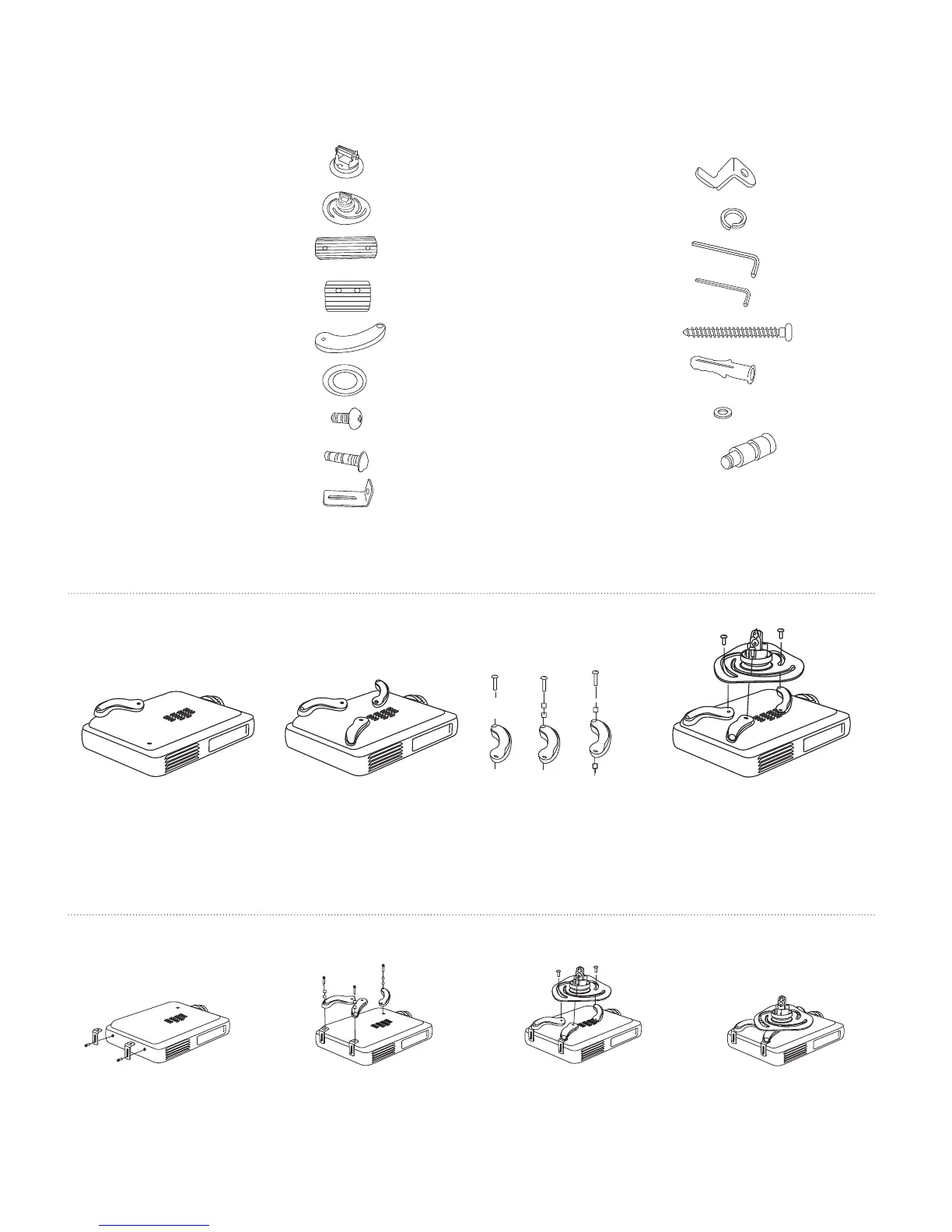

Hårdvarulista:
1. Takfäste x1
2. Projektorfäste x1
3. 15 cm förlängningsrör x1
4. 8 cm förlängningsrör x1
5. Projektorarm x3
6. Gummipackning x1
7. M6 skruv x4
8. M4 skruv x4
9. Adapterdel A x2
Ⅰ
Ⅱ
Ⅲ
1
2
3
4
Den här produkten är konstruerad för upphängning av projektorer med vikt upp till 10 kg.
Läs igenom hela monteringsavisningen innan du börjar montera.
Montera projektorarmarna (5),
använd skruv med distans-
bricka (17).
Justera projektor-
armarna till
samma höjd,
Välj läge 1, 2 eller 3
för att ge dem samma
höjd i förhållande till
projektorns yta.
Montera projektorn
Standardmontering
Specialmontering: Toshiba-projektorer
Dra åt skruvarna.
Montera adapterdel A
(9) på projektorn med
skruv M4 (8).
Montera projektor-
armarna (5), använd
skruv med distans-
bricka (17).
Samla ihop armarna, och fäst
dem i projektorfästets botten.
Använd skruv M6 (7), brickor
(11) och brickor (16).
