Andersson PCM 2.0 - Page 8

10. Adapterdel B x3
11. M6 skive x3
12. Unbrakonøkkel, 5 mm x1
13. Unbrakonøkkel, 4 mm x1
14. 6 mm Lang skrue x3
15. Betongplugg x3
16. M6 skive x6
17. Skrue m. avstandsstykke x3
Alle medfølgende deler er kun beregnet for bruk
med dette produktet. Bruk av andre deler er ikke
tillatt. Hvis noe mangler, eller er defekt, kontakt din
forhandler.
Samle armene, og fest dem
i projektorfestets bunn. Bruk
skrue M6 (7), skive (11) og
skive (16).

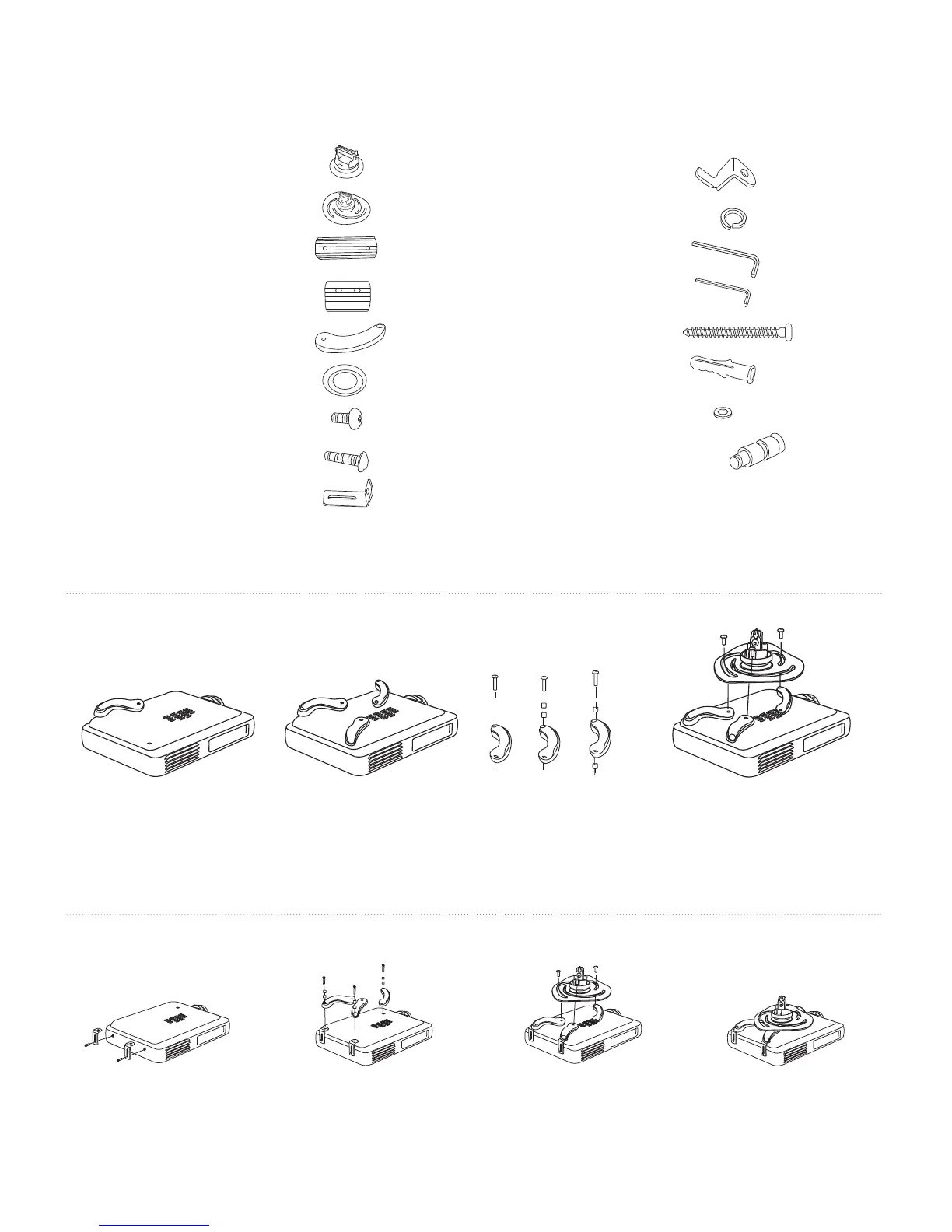

Liste over utstyret:
1. Takfeste x1
2. Projektorfeste x1
3. 15 cm Forlengelsesrør x1
4. 8 cm Forlengelsesrør x1
5. Projektorarm x3
6. Gummipakning x1
7. M6 skrue x4
8. M4 skrue x4
9. Adapterdel A x2
Ⅰ
Ⅱ
Ⅲ
1
2
3
4
Dette produktet er beregnet for montering av projektorer som veier opp til 10 kg. Les gjennom hele
installasjonsveiledningen før du begynner monteringen.
Monter projektorarmene (5),
bruk skrue med
avstandsstykke (17).
Juster projektor-
armene til
samme høyde.
Velg 1, 2 eller 3 for å
gi dem samme høyde i
forhold til projektorens
overflate.
Montere projektor
Standard montasje
Spesiell montasje: Toshiba-projektorer
Stram til skruene.Monter adapterdel A
(9) på projektoren med
skrue M4 (8).
Monter projektorarmene
(5), bruk skrue med
avstandsstykke (17).
Samle armene, og fest dem
i projektorfestets bunn. Bruk
skrue M6 (7), skive (11) og
skive (16).
