Ver 2_ES_EN_FR_IT_PT
2
DIMENSIONES
MODELO
SIE030N
SIE050N
SIE075S
SIE075N
SIE100N
SIE120N
TOMAS DE
AGUA
G1/2’
G1/2’
G1/2’
G1/2’
G1/2’
G1/2’
DIÁMETRO
Ø380
Ø380
Ø380
Ø450
Ø450
Ø450
A
548
748
1042
813
963
1123
B
380
380
380
470
470
470
C
210
420
420
450
610
610
D
VERTICAL /
HORIZONTAL
265 355
D - UNIVERSAL
POSICIÓN
VERTICAL
210 - 350 210 - 440
E
270
340
F
395
465

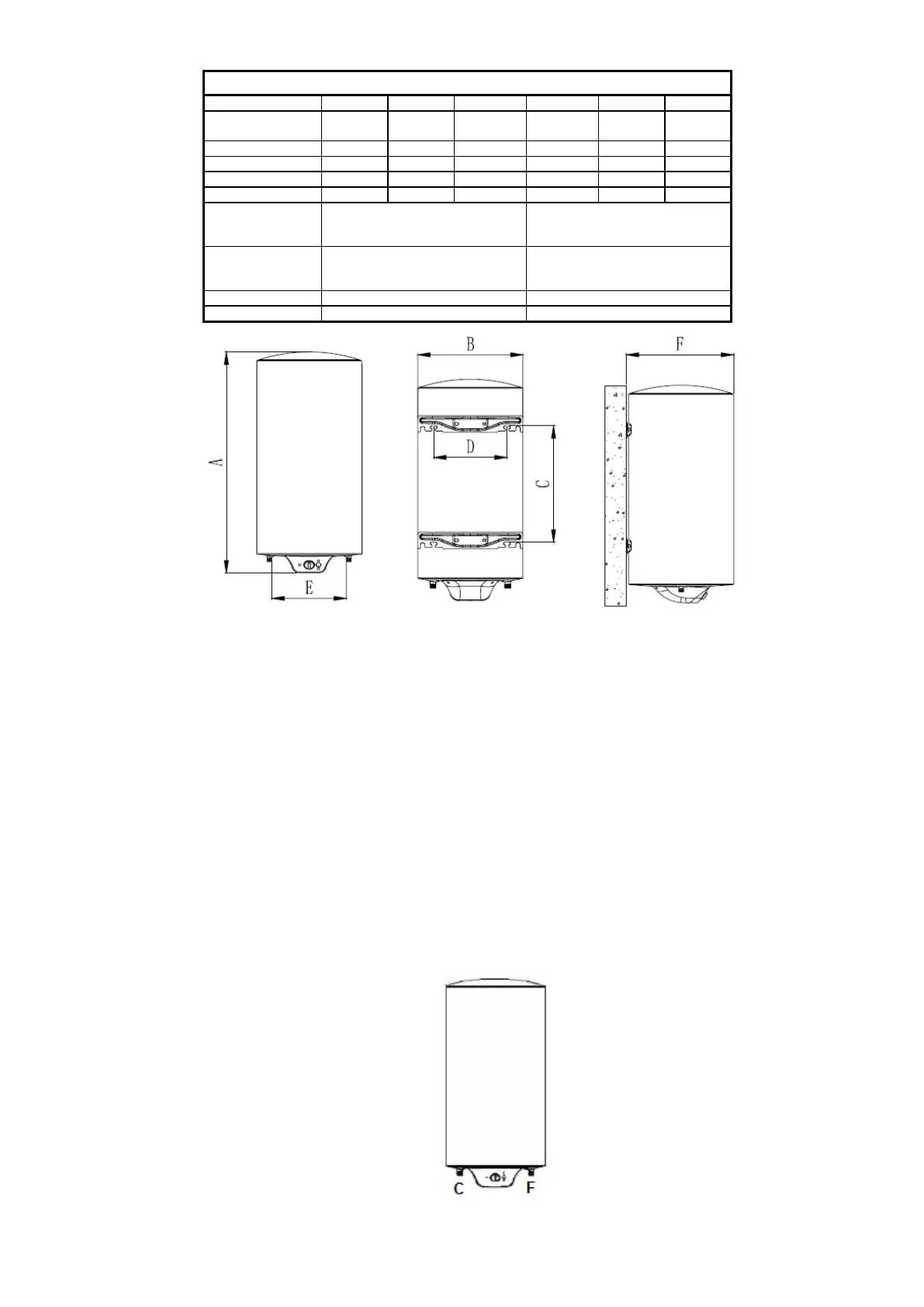

fig.-1 – Modelo APARICI SIExxxN/SIE075S
1.- EMPLAZAMIENTO DEL APARATO.
Para minimizar las pérdidas de agua caliente, es conveniente emplazar el termo lo más cerca posible de
los puntos de utilización y, a ser posible, al abrigo de la intemperie.
El emplazamiento será elegido de forma que los conductos de entrada y salida puedan ser conectados
fácilmente con el menor número de codos posible, permitiendo, al mismo tiempo, la sustitución de la resistencia.
2.- ANCLAJE DEL APARATO
Por su diseño, los termos eléctricos APARICI de estas series están previstos para ser instalados en tres
posiciones, según se observa en las figuras 2.1, 2.2 y 2.3.
1. Vertical. En esta posición, la entrada de agua fría (F) está a la derecha y salida de agua caliente (C) a la
izquierda. La válvula de seguridad y retención suministrada con el aparato debe de instalarse en el tubo
de agua fría a la derecha del aparato.
Fig. 2.1
