12
Aprimatic s.r.l.–Via Emilia 147- 40064 Ozzano dell’Emilia–Bo Italy–T.+39 051 69 60 711 / F.+39 051 69 60 722

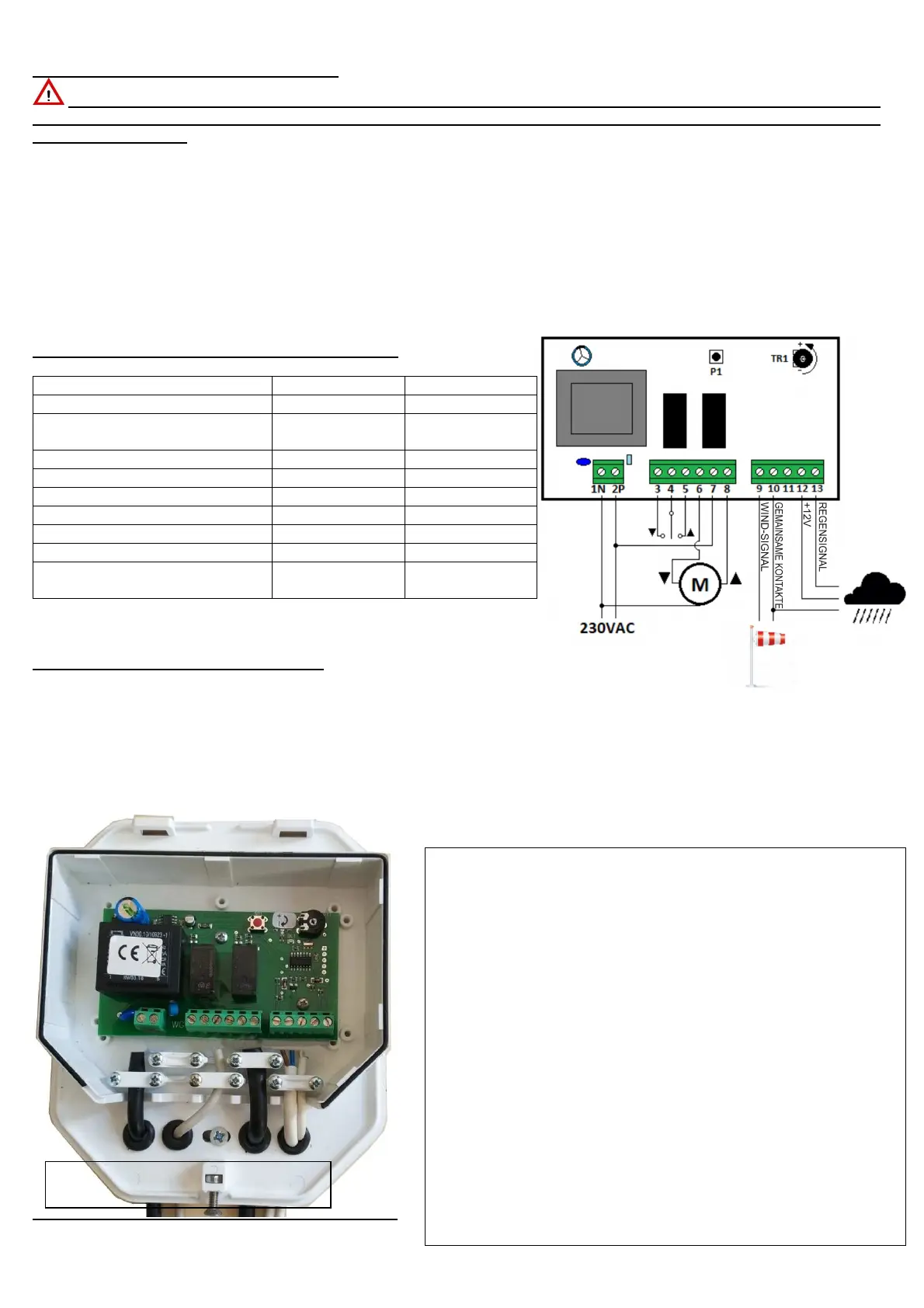

1.0 KONSTRUKTION UND NORMBEZÜGE
ACHTUNG: DIE FOLGENDEN ANWEISUNGEN SORGFÄLTIG DURCHLESEN, WERDEN EINIGE DIESER
ANWEISUNGEN NICHT BEFOLGT, KANN DIES ZUM ERLÖSCHEN DER AUF DAS PRODUKT GELEISTETEN
GARANTIE FÜHREN.
1) Während der Verlegung der Verkabelung ist der Anschlussplan STRIKT ZU BEACHTEN, eine FLASCHE Verbindung
KANN ZU SCHÄDEN an der Anlage führen.
2) KEINE Schalter mit STABILER Position zur Steuerung VERWENDEN.
3) Das Kabel zwischen der STEUEREINHEIT und den SENSOREN darf NICHT LÄNGER als 50 m sein.
4) Die Kabeleinführung MUSS im unteren Teil des Gehäuses durch die Kabelverschraubungen, die in der Zubehörpackung
(FOTO 1) enthalten sind, erfolgen.
5) Die Steuereinheit an einem ANGEMESSENEN, möglichst in der Nähe des Motors liegenden Ort anordnen.
6) Die über Verdrahtungen erfolgenden Steuerbefehle sind TOTMANN-STEUERUNGEN. Die Steuereingänge stehen
unter SPANNUNG.
2.0 TECHNISCHE DATEN UND ANSCHLUSSPLAN
MAXIMALER
2,25 A / Cos
2,25 A / Cos
IP44 IP44
ABMESSUNGEN 160 x 140 x 46
160 x 140 x 46
3.0 ANORDNUNG UND VERKABELUNG
ANMERKUNG: Es wird empfohlen, die Steuereinheit in vertikaler Position an der Wand zu befestigen, um die
erklärte Schutzart des Kunststoffgehäuses zu erhalten.. Andere als die vorgeschriebenen Installationen können den
korrekten Schutz des Gehäuses beeinträchtigen und die Funktion der sich darin befindlichen Speicherkarte
beeinträchtigen. Der Hersteller ist nicht verantwortlich für die Fehlfunktion des Steuergeräts, wenn die Installation nicht
gemäß den vorstehenden Vorgaben erfolgt ist.
Im nachstehenden Plan sind die korrekten Durchgänge der Stromkabel, der Motor- und der Detektorenkabel angegeben.
Es wird empfohlen, die Kabeleinführungen mit den angegebenen Abschnitten zu beachten.
HINWEIS Die mit dem Steuergerät gelieferten
Kabelverschraubungen verwenden.
Bez. 1 – Versorgungseingang
Kabel H05VV-F Querschnitt 2 x 1,5 mm -(Nicht mitgeliefert)
Bez. 2 – Anstiegs- und Senkkontakt
Nicht gespeist
Kabel 3 x 1 mm (Nicht mitgeliefert)
Bez. 3 – Motoreingang
Kabel mit Querschnitt 3 x 1,5mm / 3 x 1 mm je nachdem welcher
Motor angesteuert werden soll - (im Lieferumfang des Motors
enthalten)
Bez. 4 – Eingang Erfassungssensoren für Wind und/oder
Regen
Kabel mit Querschnitt 2 x 0,5 mm * - (im Lieferumfang des
Sensors RV-N)
Kabel mit Querschnitt 3 x 0,22 mm * - (im Lieferumfang des
Sensors SP1-N)
