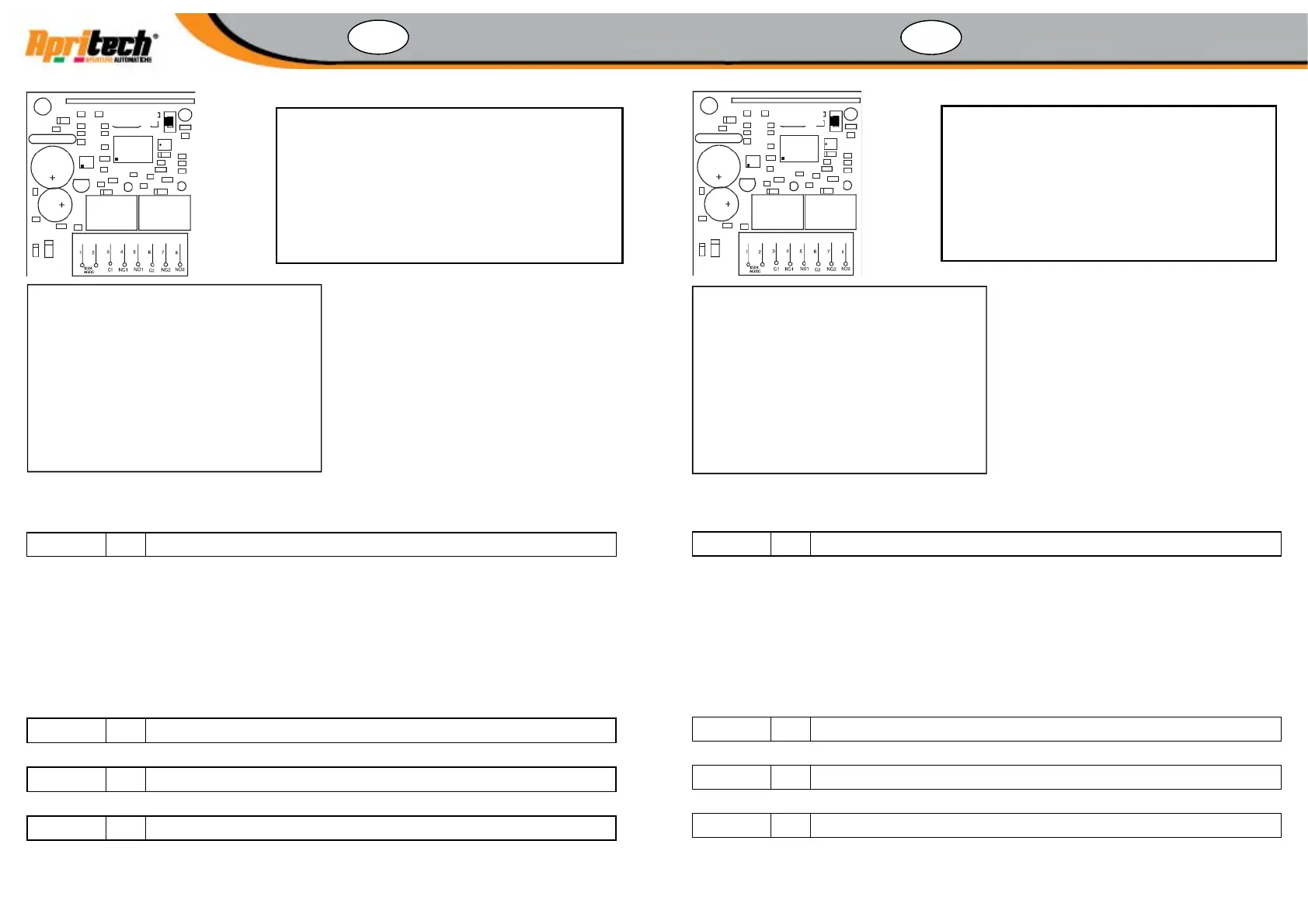

CARATTERISTICHE
TECNICHE
Alimentazione
Assorbimento ( mA)
Gestione canali
Relè bistabile
Gestione trasmettitori
Qtà di codici memorizzabili
Frequenza
Temperatura di lavoro
Sensibilità
Omologazione
12/24 Vdc Vac
65mA (12V)
80mA (24V)
2
1 (primo relè)
Fisso\Rolling code
254 codici
433.92 / 868 Mhz
0 a 70°C
Migliore –100dBm
Conf ETS 300-220/ETS
Mors. Tip. Descrizione
1 - 2
12V
24V
Ingresso alimentazione 12/24 Vdc / Vac
4-3com
NC Contatto normalmente chiuso primo relè
5-3com
NO Contatto normalmente aperto primo relè
7-6com
NC Contatto normalmente chiuso secondo relè
8-6com
NO Contatto normalmente aperto secondo relè
LOGICA DI FUNZIONAMENTO
La programmazione dei radiocomandi avviene
mediante la pressione del tasto PROG per 2 sec, il
ronzatore emetterà quindi un primo impulso sono-
ro; successivamente ad ogni pressione di un tasto
del radiocomando si avrà un impulso sonoro ad
indicare l’avvenuta memorizzazione.
La centrale esce automaticamente dalla funzione di
programmazione dopo 6 sec di inattività (azione
segnalata da due impulsi sonori).
Per l’utilizzo di entrambi i relè seguire indicazioni
dell’OPZIONE 1.
1 2 3 4 5 6 7 8
PROG
SELEZIONE OPZIONI TRAMITE DIP-SWICHT
OPZIONE 1 Associazione canali TX \ RELÈ
ON
Il primo tasto programmato verrà associato al primo canale (relè 1), il secondo
tasto programmato dello stesso radiocomando verrà associato al secondo canale
(relè 2). Dovendo programmare più radiocomandi su entrambi i canali (relè 1, relè
2), completare la programmazione di ogni singolo radiocomando (come descritto
sopra) e solo successivamente procedere con gli altri radiocomandi.
In caso dell’utilizzo di un solo canale (relè 1) memorizzare il tasto del radiocomando
da assegnare.
OFF
I canali verranno associati in automatico: il primo tasto memorizzato verrà associato
al primo canale (relais 1), il secondo tasto al secondo canale (relè 2). È sufficiente
programmare il primo tasto, il secondo verrà riconosciuto automaticamente.
OPZIONE 2 ROLLING CODE / CODICE FISSO
ON Rolling code OFF Codice fisso
OPZIONE 3 ATTIVAZIONE PROGRAMMAZIONE RADIO DAI RADIOCOMANDI
ON Attiva OFF Disattiva
OPZIONE 4 FUNZIONE BISTABILE E AD IMPULSI (relè 1)
ON
Il primo canale, ricevuto l’ impulso del TX, manterrà la commutazione.
OFF
La gestione del primo canale è ad impulsi.
TECHNICAL
SPECIFICATIONS
Voltage
Alimentation ( mA)
Channels
Bistable relay
Transmitters
Number of codes
Frequency
Operating temperature
Sensibility
Homologation
12/24 Vdc Vac
65mA (12V)
80mA (24V)
2
1 (first relay)
Fix\Rolling code
254 codes
433.92 / 868 Mhz
0 a 70°C
–100dBm
Conf ETS 300-220/ETS
Terminals Type Description
1 - 2
12V
24V
Power imput 12/24 Vdc / Vac
4-3com
NC Normally closed contact: first relay
5-3com
NO Normally open contact: first relay
7-6com
NC Normally closed contact: second relay
8-6com
NO Normally open contact: second relay
TRANSMITTER PROGRAMMING
Press the button PROG for 2 sec: the buzzer emits
a first sound pulse. For each pressure of a button
of the transmitter there is a sound pulse to indica-
te that the transmitter has been stored.
After 6 sec of inactivity, the control panel will auto-
matically exit from the programming function
(action signaled by two sound pulses).
For the use of both relays, please follow the in-
structions of OPTION 1.
1 2 3 4 5 6 7 8
PROG
OPTIONS SELECTION USING THE DIP-SWICHT
OPTION 1 CHANNELS PROGRAMMING TX \ RELAY
ON
The first stored button is connected to the first channel (relay 1) and the second
stored button of the same transmitter is connected to the second channel (relay 2).
Having to program more transmitters on both channels (relay 1, relay 2) please
complete the programming of each transmitter (as described above) and only then
proceed with the other transmitters.
When you use only one channel (relay 1), please store the button of the transmitter
to assign.
OFF
The channels are connected automatically: the first stored button is connected to the first chan-
nel (rela
y 1) and the second button to the second channel (relay 2). Only the first channel must
be programmed: the second channel will be recognized automatically.
OPTION 2 ROLLING CODE / FIXED CODE
ON Rolling code OFF Fixed code
OPTION 3 RADIO PROGRAMMING ACTIVATION BY TRANSMITTERS
ON Active OFF Not active
OPTION 4 BISTABLE AND IMPULSE MODE (relay 1)
ON
Once received the pulse of the TX, the first channel keeps the switching.
OFF
The management of the first channel is pulsed.
ISTRUZIONI D’USO: SRM2 L :INSTRUCTIONS
v L 191212
