1.1 La gamme des pompes W+
Ce manuel couvre toutes les versions standard des pompes W+
qu'elles soient aseptiques (pompes Wa+) ou avec inducteur (pompes
Wi+). Contrôler sur la plaque le type de pompe pour vérifier qu'il s'agit
bien de l'un de ces modèles. Les versions WHP+ et W+ 140/50 sont
décrites dans un manuel à part fourni avec ces pompes. La pompe
WK+ (pompe à embase) est décrite dans un manuel à part.
1.2 La pompe W+, équipements spéciaux optionnels
Les équipements spéciaux standard énumérés ci-après sont
disponibles dans la gamme des pompes W+ :
- avec ou sans carénage
- avec châssis et pieds réglables ou console fixe
- avec garniture d'arbre en carbone/SiC ou SiC/SiC
- avec joint torique en EPDM ou Viton (Kalrez et si possible autres)
- avec une garniture mécanique simple ou double à circulation d'eau
ou de vapeur.
Sur demande:
- chemisage de chauffage/réfrigération
- soupape de vidange
- carénage d'amortissement acoustique
- chariot de pompe
- induceur (Wi+)
- double joint torique d'étanchéité du corps de pompe pour utilisation
stérile (Wa+)
- collier de fixation renforcé pour augmenter la pression de
refoulement maximum, qui peut alors atteindre 25 bars
(pour W+ 30/120, W+ 55/35, W+ 55/60, W+ 60/110, W+ 70/40) ou
20 bars (pour W+ 80/80).
- Les pompes W+ peuvent être fournies avec raccords à souder et les
colliers de fixation standard spécifiés par les normes :
DS/BS/DIN/SMS, ISO et bride DIN ; ou avec des raccords
aseptiques spéciaux fabriquées pour liquide stérile (Wa+).
1.3 Identification du modèle de pompe
Une plaque identique à celle indiquée dans la figure 1 est fixée sur la
pièce de liaison.
Exemple
Type W+ 22/20 : Indique le modèle de pompe, dans ce cas W+ 22/20.
380 : Indique la tension du moteur.
125 : Indique le diamètre de la turbine.
N : Indique que le moteur est standard
(selon normes IEC).
N° série : Le numéro de série de la pompe. Il est formé d'un
code qui informe sur les dimensions et le type de
composants de construction de la pompe.
N° de commande: numéro de commande APV.
Année : indique l'année de fabrication.
Le champ vide peut être utilisé pour identifier la pompe selon sa
position sur le plan.
1 Introduction à la gamme des pompes W+

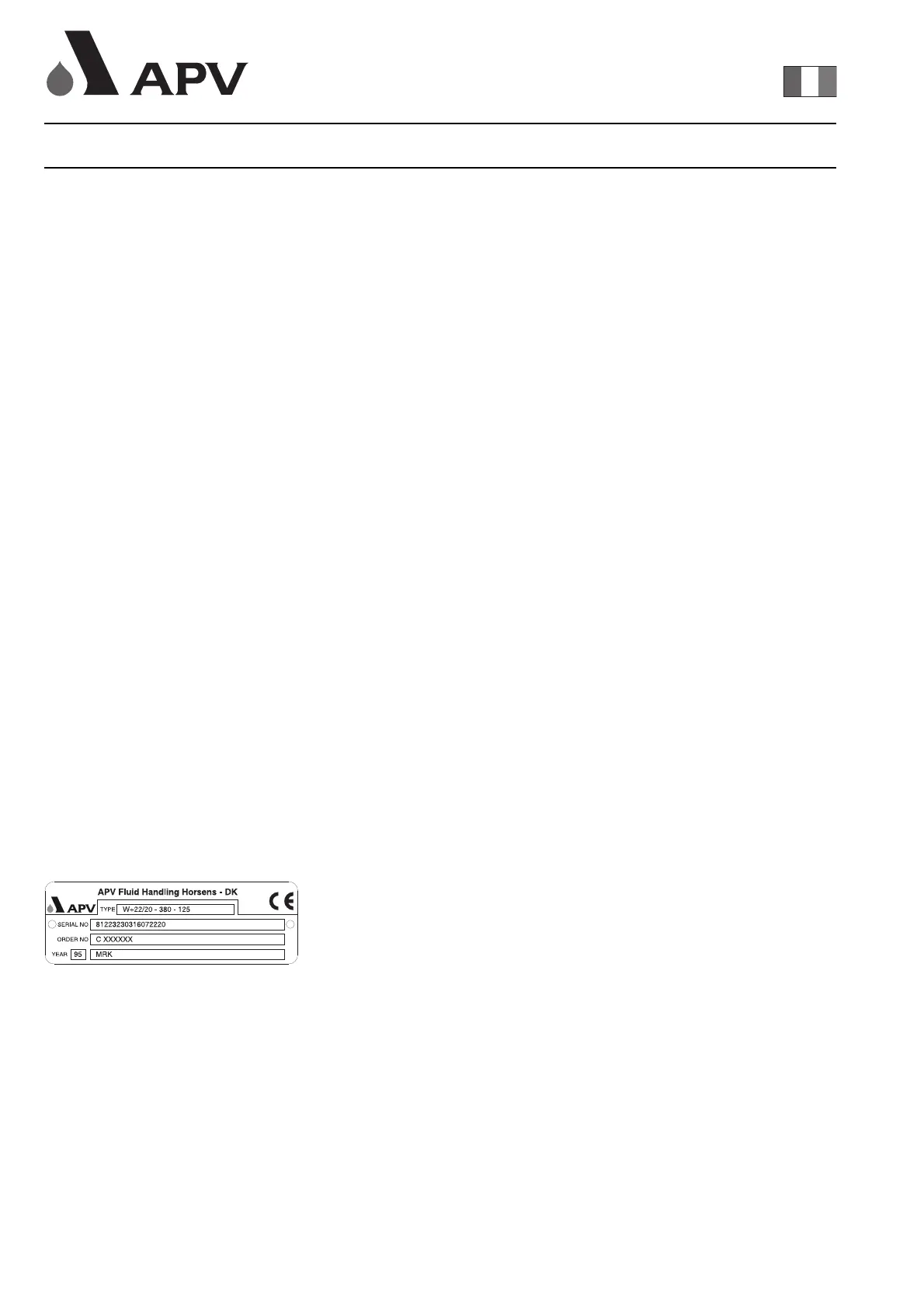

Fig.1
