NOTESD - IND B – 02/2012 5 / 52
5.1.3 Mise en place du contrôleur de débit
L’asservissement au débit d’eau dans les canalisations du by-pass se fait par l’intermédiaire du contrôleur de débit (fourni). Le
contrôleur de débit se monte sur le premier orifice du porte- accessoires. L’etancheité est alisée avec du ruban PTFE
(Teflon®) non fourni.
Le contrôleur de débit est un organe de sécurité primordial pour le bon fonctionnement de l’électrolyseur.
Ce contrôleur doit impérativement être installé sur la même canalisation que l’électrolyseur afin que celui-ci vérifie le
passage d’eau effectif dans l’électrolyseur et non dans une conduite parallèle.
Lors de l’installation du contrôleur de débit, veillez à le positionner de manière à ce que la flèche figurant sur le contrôleur
soit dans le sens du flux.

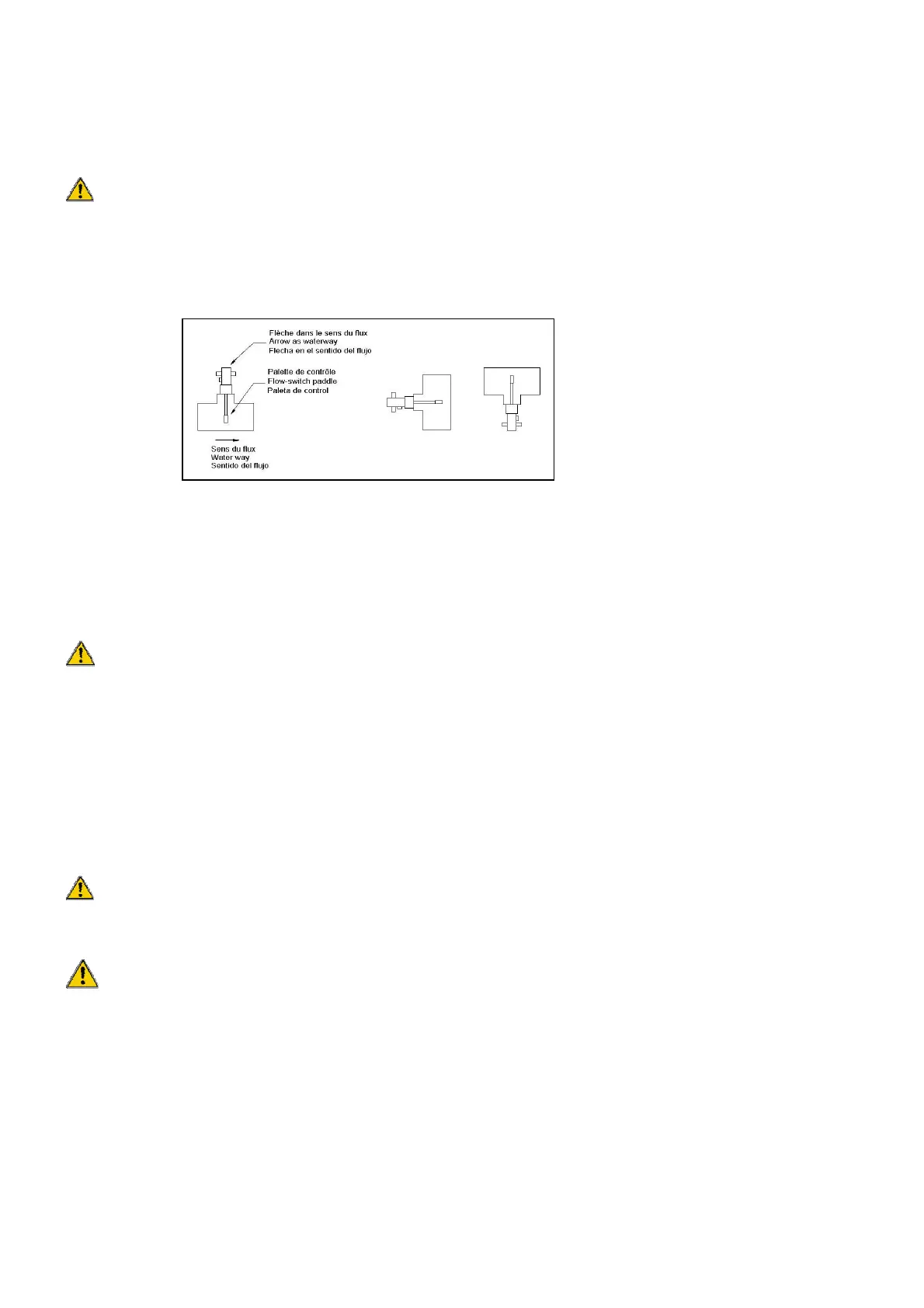

S
CHÉMA
1 :
M
ONTAGE DU CONTRÔLEUR DE DÉBIT
5.1.4 Mise en place du contôleur de température/salinité
Le contrôleur de température et salinité est indispensable au bon fonctionnement de l’électrolyseur. Il est associé à la
régulation de celui-ci. Il se monte sur le deuxième orifice du porte-accessoires. L’etancheité est réalisée avec du ruban PTFE
(Teflon®) non fourni.
5.2 Préparation de l’installation
Nous vous recommandons de fixer le coffret à un minimum de 1m60 du sol et hors de portée des enfants.
Ne pas obstruer la plaque arrière.
Le socle aluminium peut atteindre des températures de 60°C en saison chaude. Retirez tous les matériaux qui pourraient
être sensibles à la chaleur dégagée par celui-ci.
Pour une ventilation optimale et nécessaire, laissez une zone libre autour du boîtier de commande, de 20cm sur les
côtés et 50 cm en dessus et en dessous du coffret.
5.3 Installation et branchement du coffret
Positionner les trous de perçage à l’aide du gabarit présent sur la face avant du carton
Fixer le coffret à l’aide du kit de fixation fourni.
5.4 Raccordement électrique
Les raccordements électriques doivent impérativement être réalisés par un électricien professionnel. Aucune garantie ne
pourra être appliquée sans présentation d’une facture d’intervention. Toute installation doit obligatoirement comporter un
interrupteur différentiel 30mA (maxi) en amont du coffret de l’électrolyseur. Avant toute opération d’installation ou de
maintenance, couper la ligne d’alimentation.
Le branchement de l’électrolyseur devra être impérativement effectué avec 2 asservissements : un asservissement
hydraulique (contrôleur de débit) ET un asservissement électrique (Alimentation 230VAC asservie à la marche de la
filtration).
5.4.1Protection par disjoncteur
L’alimentation de l’électrolyseur doit être reliée à l’installation électrique du bâtiment. Il doit être protégé par un disjoncteur
bipolaire (phase + neutre) magnétothermique de 4A. Cet élément de protection doit être dédié à l’électrolyseur.
L’appareil étant de classe I le raccordement au conducteur de terre est obligatoire.
5.4.2 Alimentation électrique asservie
L’électrolyseur ne doit être alimenté que lorsque la filtration fonctionne. L’alimentation électrique 230VAC doit être pilotée
soit par un contact disponible sur le contacteur de filtration soit par un contacteur dédié dont la bobine est branchée en
parallèle de celle du contacteur de filtration.
