ARAG 4669 - Page 12

12
3.3 Conexión de la caja de mando al grupo de mando hidráulico (Fig. 3)
Realizar la conexión al grupo de mando hidráulico mediante los cables terminales para mando
secciones (deben adquirirse por separado - Ref. Catálogo General ARAG).
• Abrir la corredera del conector (1 en Fig. 3).
• Colocar el conector (2) introduciéndolo en la toma y presionar. Prestar atención
a no plegar los contactos eléctricos durante la introducción.
• Cerrar la corredera (3) hasta su ajuste completo.
Para no incurrir en el riesgo de cortocircuitos, no conectar el cable de alimentación antes
de haber terminado la instalación.

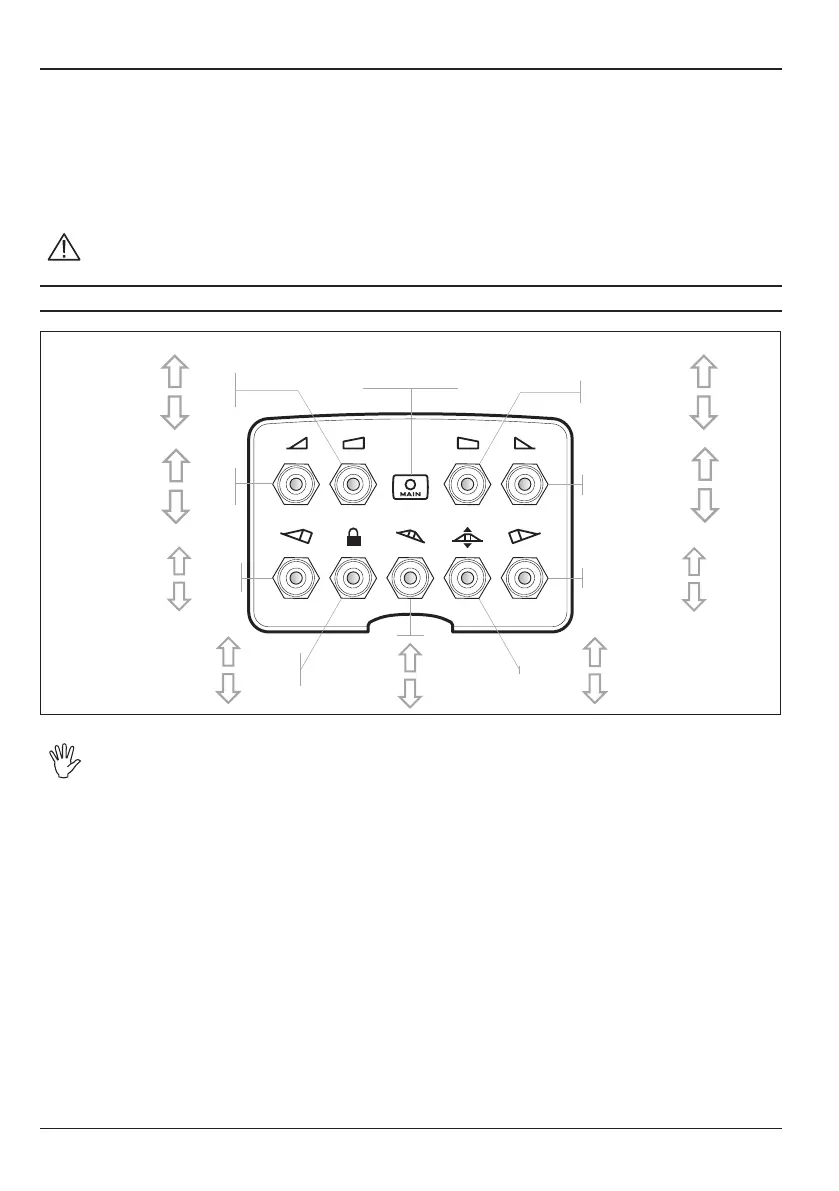

4 USO
En base al modelo de caja de mando en vuestro poder, algunas funciones podrían no
encontrarse disponibles.
apertura
cierre
Apertura/Cierre
primera sección DER.
apertura
cierre
Apertura/Cierre
primera sección IZQ.
desbloqueo
bloqueo
Desbloqueo/
Bloqueo barra
apertura
cierre
Apertura/Cierre
segunda sección DER.
apertura
cierre
Apertura/Cierre
segunda sección IZQ.
elevación
descenso
Gestión geometría
variable barra DER.
elevación
descenso
Gestión geometría
variable barra IZQ.
elevación
descenso
Altura barra
inclinación
hacia la IZQ.
inclinación
hacia la DER.
Nivelado
barra
LED de señalización
función activa
