3.3 Raccordement du boîtier de commande au groupe de commande hydraulique (Fig. 3)
Effectuez le raccordement au groupe de commande hydraulique au moyen des câbles terminaux
pour commande des sections (à acheter à part - Réf. Catalogue Général ARAG).
• Ouvrez la glissière du connecteur (1 en Fig. 3).
• Positionnez le connecteur (2) en l’insérant dans la prise, puis appuyez : prenez garde, lors de
l’introduction, de ne pas plier les contacts électriques.
• Fermez la glissière (3) jusqu'à son blocage.
An de ne pas courir de risques de court-circuitage, ne reliez pas le câble d’alimentation
avant que l’installation soit complétée.

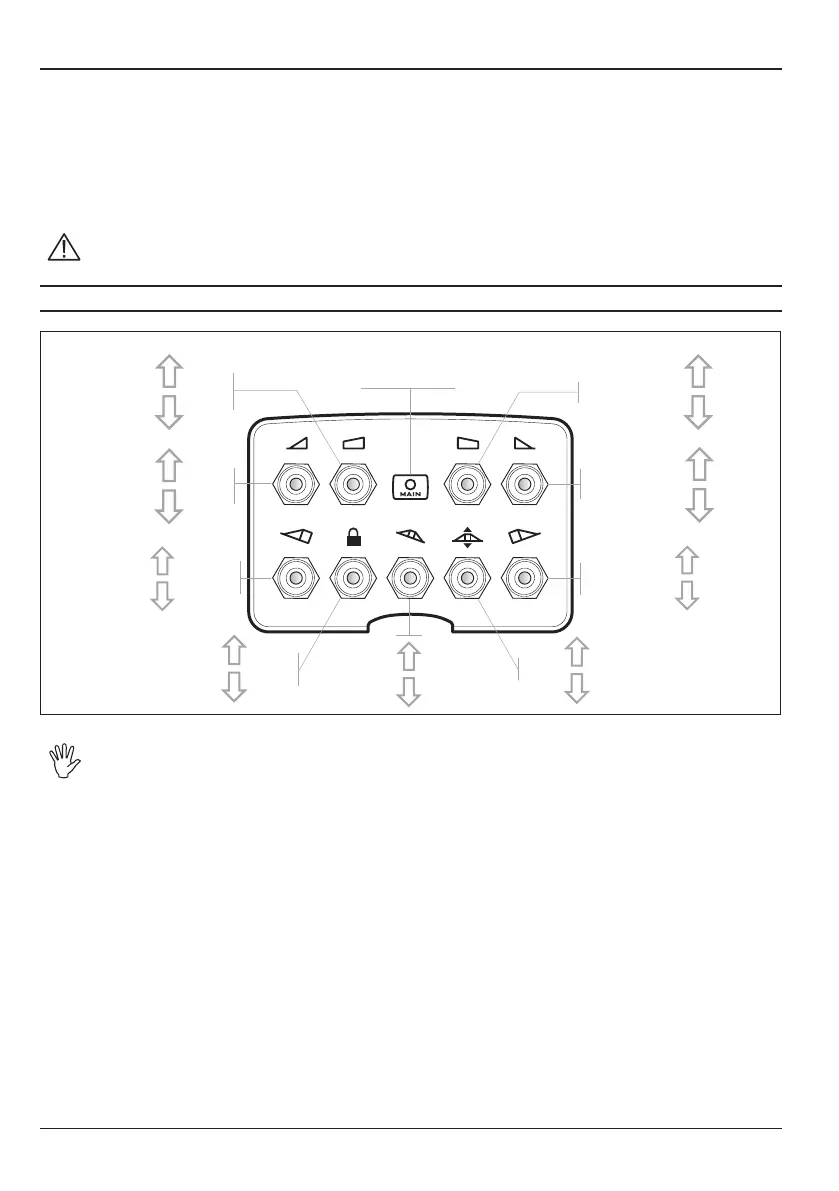

4 EMPLOI
Selon le modèle de boîtier de commande en votre possession, certaines fonctions
pourraient n'être pas disponibles.
ouverture
fermeture
Ouverture/Fermeture
premier tronçon DRT
ouverture
fermeture
Ouverture/Fermeture
premier tronçon
GCHE
déblocage
blocage
Déblocage/
Blocage rampe
ouverture
fermeture
Ouverture/Fermeture
deuxième tronçon
DRT
ouverture
fermeture
Ouverture/Fermeture
deuxième tronçon
GCHE
levage
abaissement
Gestion géométrie
variable rampe
DRTE
levage
abaissement
Gestion géométrie
variable rampe
GCHE
levage
abaissement
Hauteur
rampe
inclinaison
à GCHE
inclinaison
à DRTE
Alignement
rampe
LED de signalisation
fonction active
