3.3 Podłączenie skrzynki sterowniczej do hydraulicznego zespołu sterowania (Rys. 3)
Wykonać podłączenie do hydraulicznego zespołu sterowania za pomocą złączy kablowych do
sterowania sekcjami (do zakupienia osobno - Odn. Ogólny katalog ARAG).
• Otworzyć suwak łącznika (1 na Rys. 3).
• Ustawić łącznik (2) wkładając go do gniazda, następnie nacisnąć: uważać podczas wkładania,
aby nie wygiąć styków elektrycznych.
• Zamknąć suwak (3) do całkowitego dokręcenia.
Aby uniknąć ryzyka zwarcia, nie podłączać kabla zasilającego przed zakończeniem
instalowania.

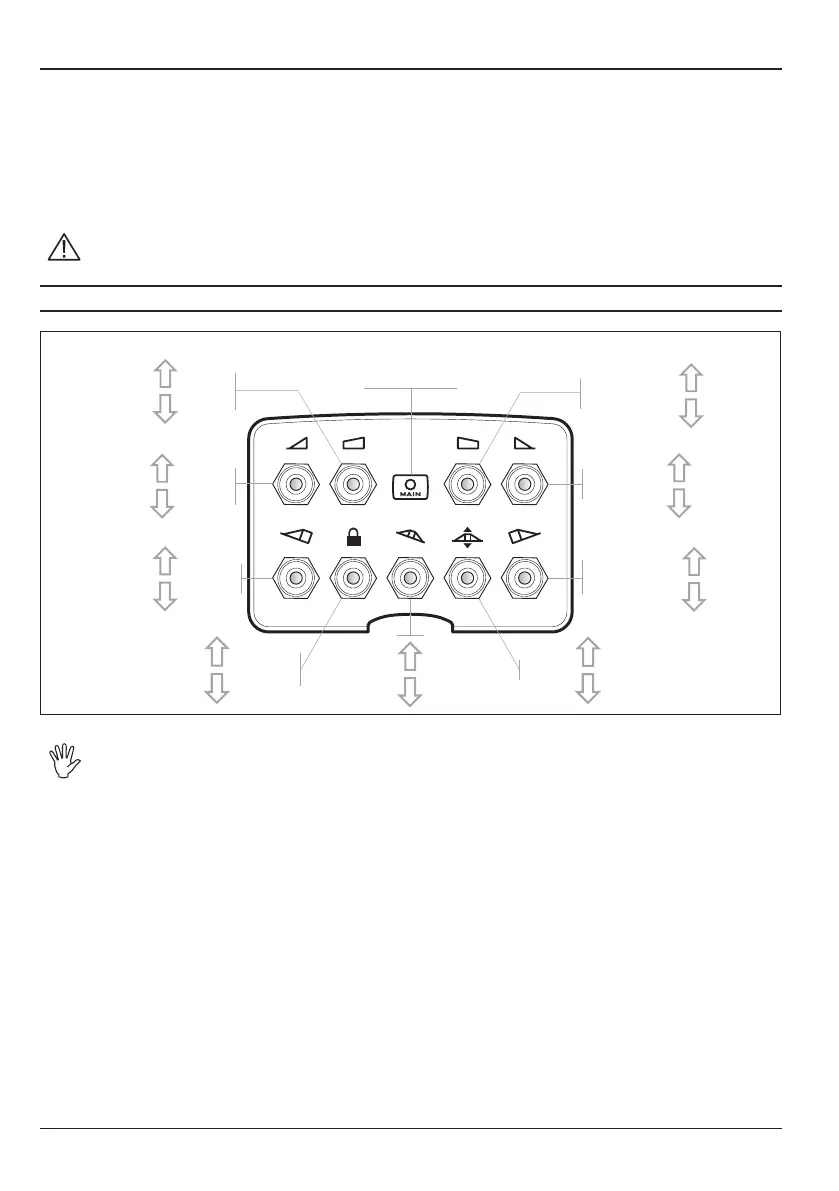

4 OBSŁUGA
W zależności od modelu skrzynki sterowniczej w waszym posiadaniu, niektóre funkcje
mogą być niedostępne.
Otwieranie/
Zamykanie
pierwszej sekcji PR
otwieranie
zamykanie
Otwieranie/
Zamykanie
pierwszej sekcji LW
odblokowanie
zablokowanie
Odblokowanie/
Zablokowanie
belki
otwieranie
zamykanie
Otwieranie/
Zamykanie
drugiej sekcji PR
otwieranie
zamykanie
Otwieranie/
Zamykanie
drugiej sekcji LW
podnoszenie
opuszczanie
Zarządzanie
geometryczne
zmiennymi belki PR
podnoszenie
opuszczanie
Zarządzanie
geometryczne
zmiennymi belki LW
podnoszenie
opuszczanie
Wysokość
belki
nachylenie
w kierunku LW
nachylenie
w kierunku PR
Poziomowanie
belki
Dioda sygnalizująca
aktywną funkcję
otwieranie
zamykanie
