ВАЖНАЯ ИНФОРМАЦИЯ:
Пуль управления оснащен внутренним самовосстанавливающимся защитным
устройством, которое останавливает подачу питания в случае отказов в работе или
проблем.
Горящая контрольная лампа на пульте управления выключается при срабатывании
защитного устройства. В связи с тем, что не предусмотрено иных сигнализаций,
оператор должен всегда следить за тем, что пульт управления работает, а при
выборе какой-либо команды на пульте, он должен проверить, что она выполняется
системой.
При срабатывании внутреннего защитного устройства необходимо отключить
подачу питания на пульт (выключите трактор) и подождать хотя бы 20 секунд до
повторного включения зажигания. Если проблема остается, свяжитесь с ближайшим
Сервисным центром.
3.3 Соединение пульта управления с гидравлическим блоком управления (Рис. 3)
Соедините пульт управления с гидравлическим блоком управления посредством концевых
кабелей для механизма управления секциями (приобретается по дополнительному заказу -
см. главный каталог ARAG).
• Откройте суппорт разъема (1 на Рис. 3).
• Вставьте разъем (2) в розетку и нажмите на него: будьте осторожны при вставке, чтобы
не погнуть электрические контакты.
• Закройте суппорт (3) до упора.
Во избежание короткого замыкания разъем токоподводящего кабеля можно
подсоединять только после завершения установки.

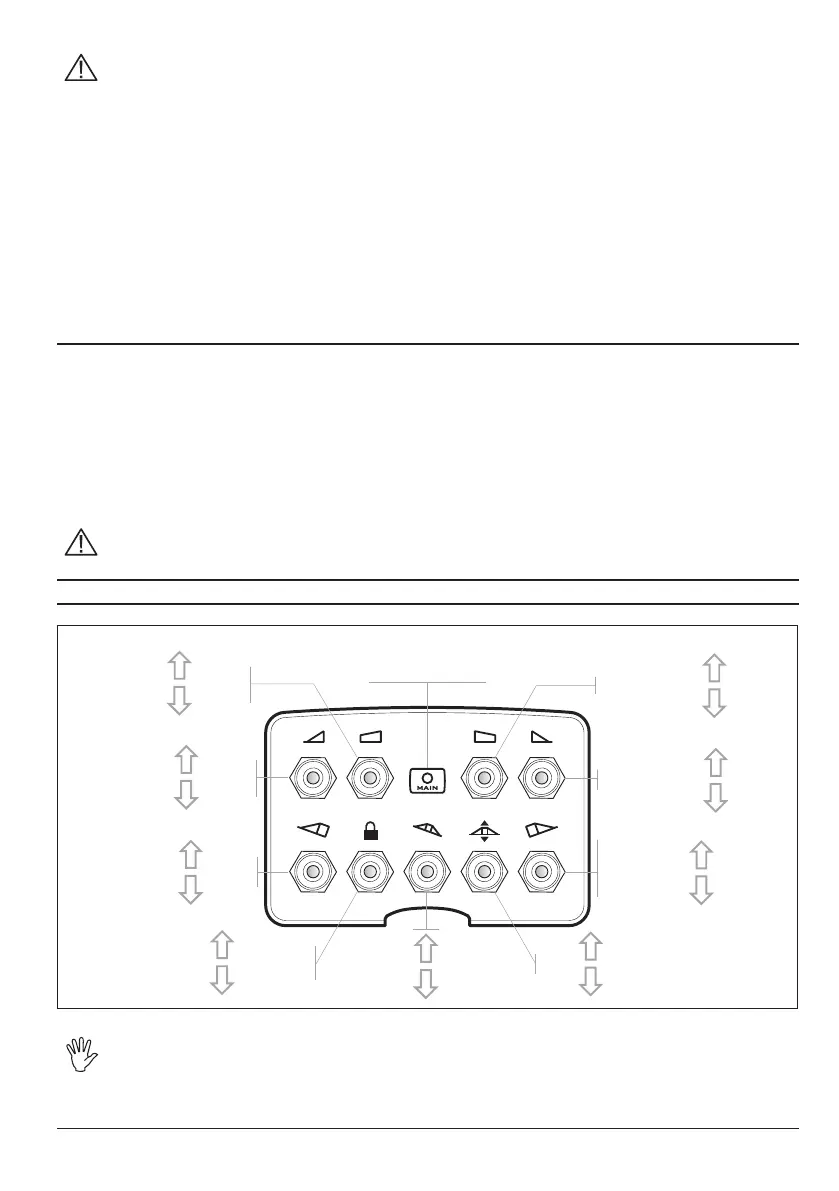

4 ИСПОЛЬЗОВАНИЕ
В зависимости от модели вашего пульта управления на нем могут отсутствовать
некоторые функции.
Открытие/Закрытие
первая прав. секция
открытие
закрытие
Открытие/Закрытие
первая лев. секция
Открытие/Закрытие
вторая прав. секция
подъем
опускание
Управление
изменяемыми
геометрическими
размерами прав.
штанги
подъем
опускание
Управление
изменяемыми
геометрическими
размерами лев.
штанги
подъем
опускание
Высота
штанги
Наклон
влево
Наклон
вправо
Выравнивание
штанги
Светодиод сигнализации
активной функции
закрытие
Открытие/Закрытие
вторая лев. секция
открытие
открытие
закрытие
открытие
закрытие
разблокировка
блокировка
Разблокировака
Блокировка
штанги
