3.3 Collegamento della scatola di comando al gruppo di comando idraulico (Fig. 3)
Effettuate il collegamento al gruppo di comando idraulico mediante i cavi terminali per comando
sezioni (da acquistare separatamente - Rif. Catalogo Generale ARAG).
• Aprite la slitta del connettore (1 in Fig. 3).
• Posizionate il connettore (2) inserendolo sulla presa, quindi premete: fate attenzione, durante
l’inserimento, a non piegare i contatti elettrici.
• Chiudete la slitta (3) no al completo serraggio.
Per non incorrere nel rischio di cortocircuiti, non collegate il cavo di alimentazione prima
di aver completato l'installazione.
4 USO
A seconda del modello di scatola di comando in vostro possesso, alcune funzioni potreb-
bero non essere disponibili.

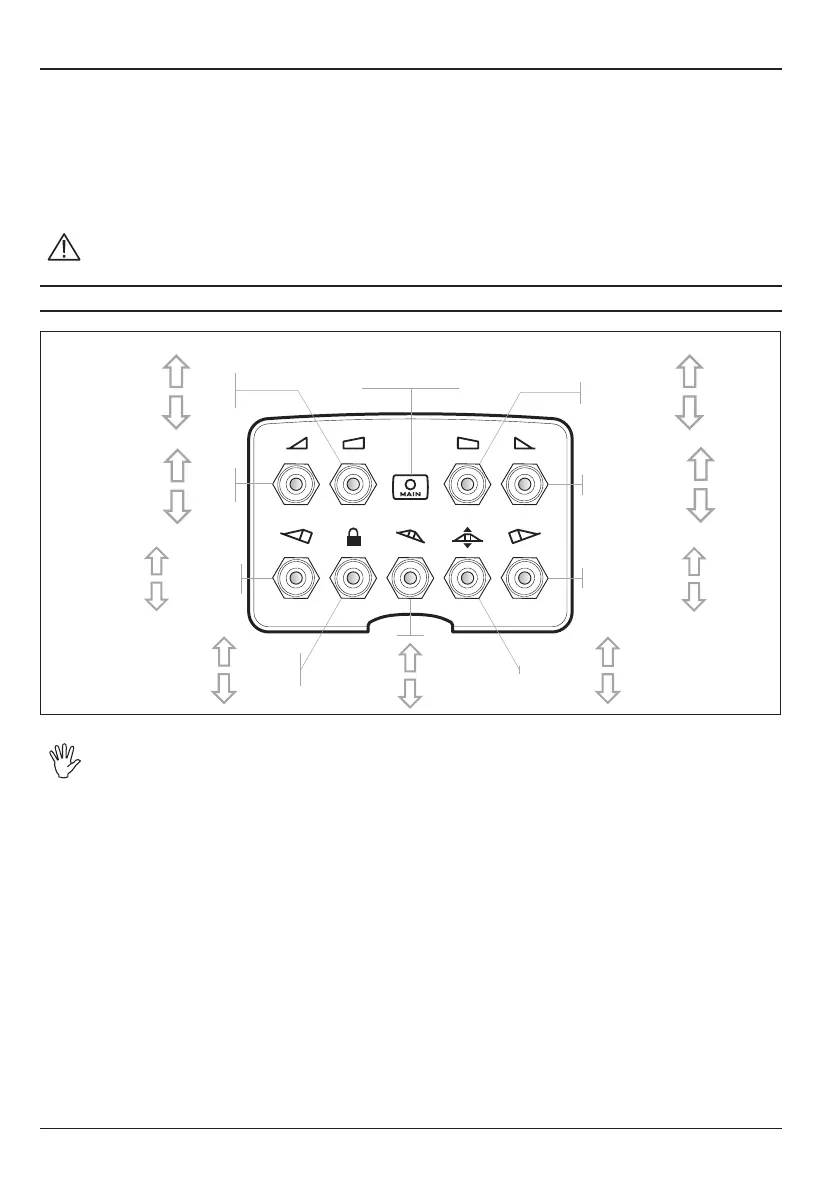

apertura
chiusura
Apertura/Chiusura
prima sezione DX
apertura
chiusura
Apertura/Chiusura
prima sezione SX
sbloccaggio
bloccaggio
Sbloccaggio/
Bloccaggio barra
apertura
chiusura
Apertura/Chiusura
seconda sezione DX
apertura
chiusura
Apertura/Chiusura
seconda sezione SX
sollevamento
abbassamento
Gestione geometria
variabile barra DX
sollevamento
abbassamento
Gestione geometria
variabile barra SX
sollevamento
abbassamento
Altezza barra
inclinazione
verso SX
inclinazione
verso DX
Livellamento
barra
LED di segnalazione
funzione attiva
