ARDES AR5A107W - Elektromos Bekötés

7
felhasználásával, és kösse be az elektromos kábelt (9. ábra).
MEGJEGYZÉS: az elektromos csatlakozás elrendezése a 3. ábra
szerint.
- Vegye le a ventilátort a kampóról és rögzítse a sapkát a tartólemezhez
úgy, hogy a sapkán lévő furatok essenek egybe a tartólemezen lévő
furatokkal. Az előzőleg kicsavart 4 darabcsavarra rögzítse a sapkát.
FIGYELEM: győződjön meg róla, hogy a csavarokat jó erősen meghúzta,
és a hornya illeszkedik a sapka kiugró részébe (10. ábra).
- A ventilátorlapát tartóját rögzítse a ventilátorlapátokra a készülékkel
együtt szállított csavarok felhasználásával (11. ábra).
- Csavarja ki a csavarokat a motor felső részéből és távolítsa el a védő
papírréteget. A ventilátorlapát tartójával együtt helyezze a
ventilátorlapátokat a motorra, gondoskodjon róla, hogy a furatok essenek
egybe és rögzítse azokat az előzőleg kiszerelt csavarok segítségével
(12. ábra).
- Szerelje be a villanykörtét (E27 típus, max. 60 W, nem tartozéka a
készüléknek) a foglalatba
- Szerelje fel a üvegbúrát, ellenőrizze, hogy a három darab kidudorodás
egybeesik-e a mintás üveg három darab bemélyedésével. Ezután
forgassa el és így rögzítse.

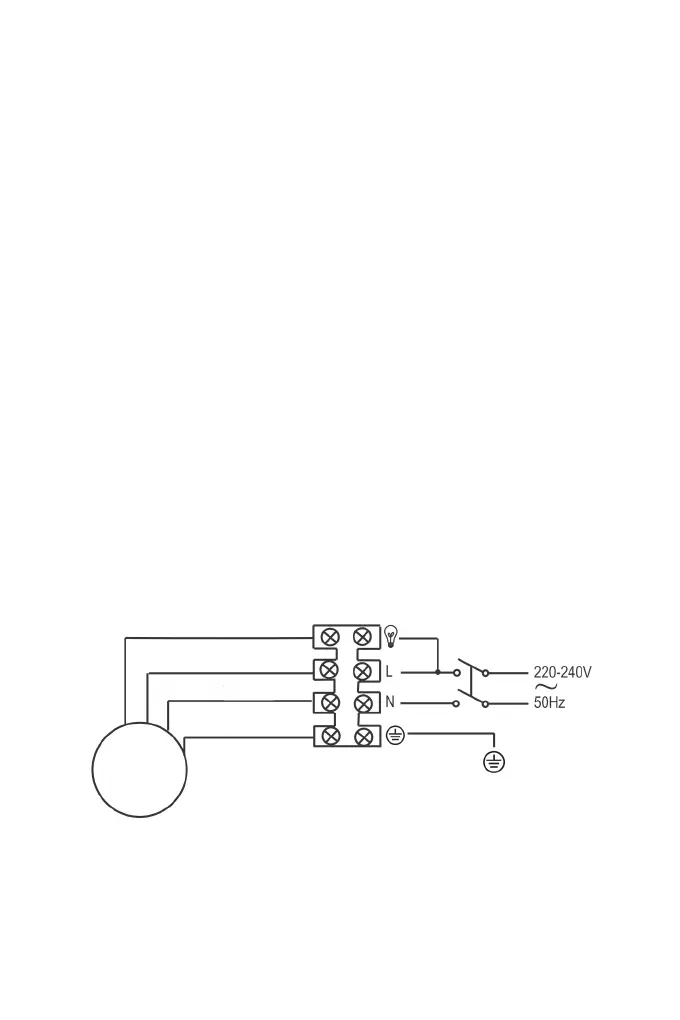

ELEKTROMOS BEKÖTÉS:
VENTILÁTOR
KÉK
FEKETE
FEHÉR
SÁRGA/ZÖLD
