6
Az összeszerelés megkezdése előtt győződjön meg róla, hogy minden
alkatrész rendelkezésre áll. A sérülések elkerülés érdekében egy puha
felületen, vagy a csomagolásban található poliészter használatával
erősítse rá a motort a támasztórúdra.
- Nyissa ki a kartondobozt és vegye ki belőle a ventilátort (1. ábra)
- A kampóval és a megfelelő alátéttel szerelje fel a tartólemezt a
mennyezetre. Figyelem: a készülékkel együtt szállított csavar fa
födémgerendához használható. (2. ábra).
- Dugja keresztül a támasztórudat a felső és az alsó sapkán.
- Húzza bele a támasztórúdba a motorból kijövő elektromos kábelt és
csatlakoztassa a támasztórúd tetején elhelyezett csavaros csatlakozóra.
MEGJEGYZÉS: az elektromos csatlakozás elrendezése a 3. ábra
szerint
- A csap és a csapszeganya segítségével rögzítse a támasztórudat a
motorhoz (lásd a 7-8 számú műszaki információt).
- Akassza a ventilátort a tartólemezen lévő kampóra, a mennyezetből
kiálló elektromos kábelt kösse a csavaros csatlakozóra, amelyet a
támasztórúd tetején talál. MEGJEGYZÉS: az elektromos csatlakozás
elrendezése a 3. ábra szerint
- Tolja felfelé a felső sapkát (4. ábra) és rögzítse csavarral (5. ábra). Tolja
lefelé az alsó sapkát; rá kel támaszkodjon a motorra. Rögzítse a
csavarral (6. ábra).
- A 7. ábrán látható módon távolítsa el a ventilátorlapátot felerősítő
csavarok műanyag rögzítőelemét, amely a motortest felső részén
található.
- A ventilátorlapát rögzítőcsavarjainak fejével állítsa középre a
ventilátorlapáton lévő nyílásokat, és csúsztassa be a ventilátorlapátot
úgy, hogy a csavarok feje a nyílások végénél helyezkedjen el (8. ábra)

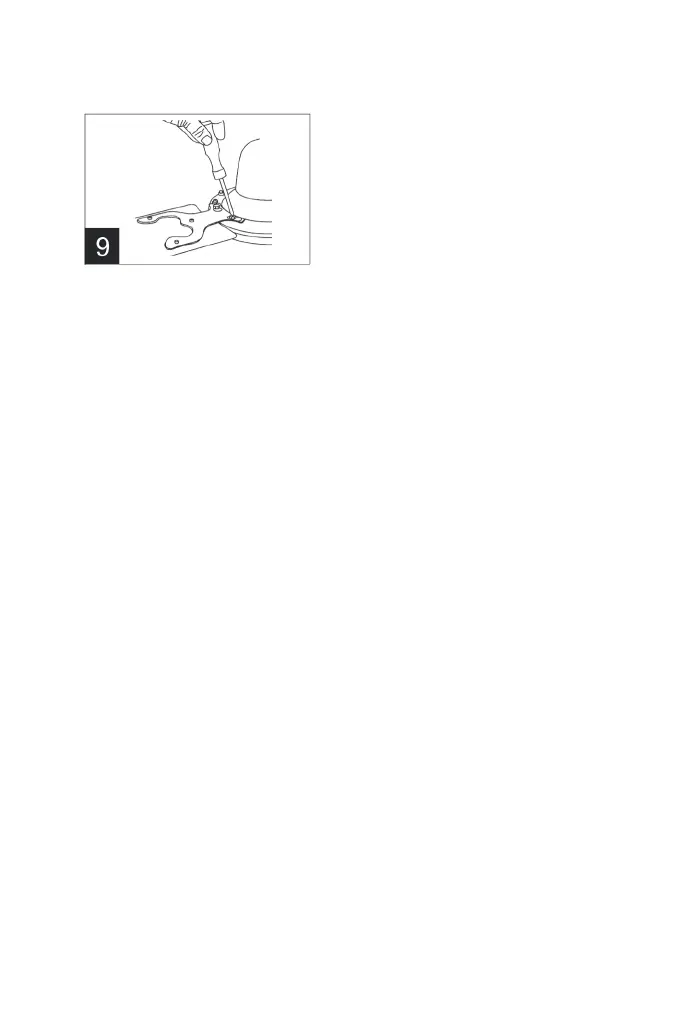

- Húzza meg a csavarokat (9. ábra)
