6
ASSEMBLAGGIO
1. Griglia anteriore
2. Ghiera di ssaggio ventola
3. Vite di sicurezza griglia
4. Ventola
5. Ghiera di ssaggio griglia
posteriore
6. Griglia posteriore
7. Albero motore
8. Manopola di oscillazione
9. Corpo motore
10. Pannello comandi
(vedere le immagini alla ne del libretto)
11. Vite corpo principale
12. Piccola base decorativa
13. Asta di regolazione
14. Manopola regolazione altezza
15. Asta base
16. Viti per ssaggio asta base
17. Base in plastica
18. Peso per la base
19. Dadi
A-B. Pin di incastro della griglia
posteriore
Posizionare il ventilatore su una supercie piana, asciutta e stabile
ed inserire la spina del ventilatore in una presa di corrente adeguata.
Selezionare la velocità desiderata premendo i tasti posti sul pannello
comandi (10):
0 = spento 1 = velocità minima 2 = velocità media 3 = velocità massima
OSCILLAZIONE:
L’oscillazione automatica da destra a sinistra si ottiene premendo la
manopola (8) situata sulla testa del motore. Per disattivarla riportare la
manopola verso l’alto.

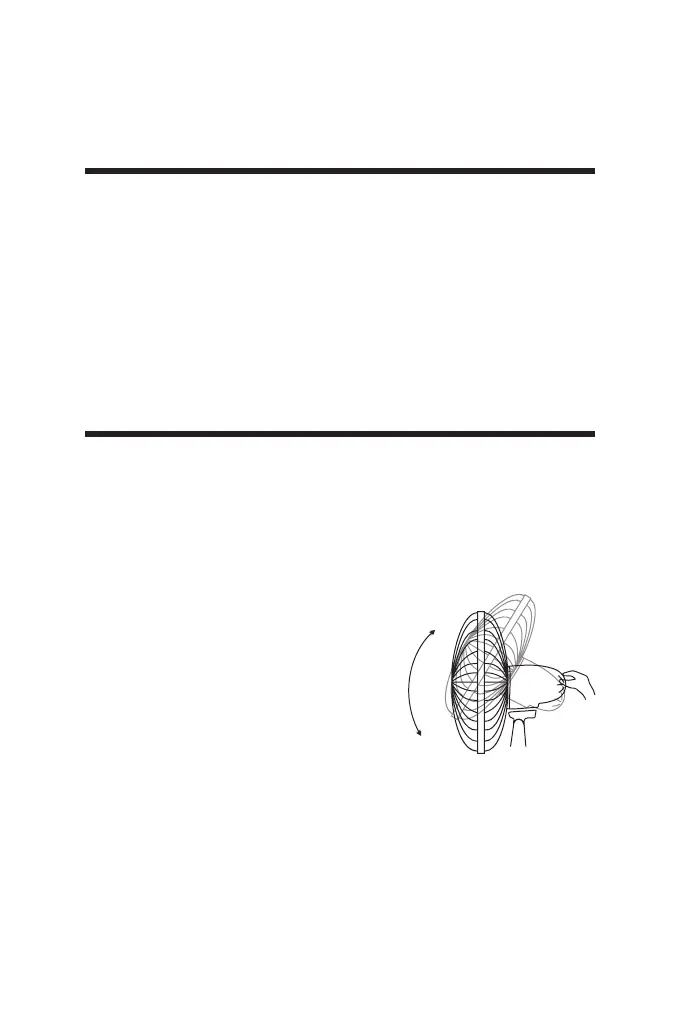

INCLINAZIONE VERTICALE
E’ possibile orientare la testa del ventilatore
in senso verticale scegliendo l’angolo
desiderato. E’ su󰀩ciente regolare la testa del
ventilatore muovendola delicatamente verso
l’alto o verso il basso secondo l’inclinazione
desiderata.
REGOLAZIONE DELL’ALTEZZA
Allentare la manopola regolazione altezza (14), quindi regolate il
ventilatore all’altezza desiderata. Stringere bene la manopola una volta
regolata l’asta.
N.B: questa operazione deve essere sempre eseguita a ventilatore
spento.
ISTRUZIONI D‘USO
